ตู้ควบคุมระบบไฟฟ้า 3 เฟส

ตู้ควบคุมระบบไฟฟ้า 3 เฟส คืออะไร

ตู้ควบคุมระบบไฟฟ้า 3 เฟส (Three Phase Electrical Control Cabinet) คือตู้ที่ออกแบบมาเพื่อรับกระแสไฟฟ้าจากระบบ ไฟ 3 เฟส แล้วควบคุม จัดการ และแจกจ่ายไฟฟ้าออกไปยังวงจรต่าง ๆ ภายในโรงงาน อาคาร หรือสถานประกอบการ พูดง่าย ๆ ก็คือ ตู้นี้ทำหน้าที่เป็น “ศูนย์บัญชาการ” ของระบบไฟฟ้าทั้งหมด

ระบบไฟฟ้า 3 เฟส ต่างจากระบบไฟฟ้าเฟสเดียวตรงที่กระแสไฟฟ้าไหลมาพร้อมกัน 3 สาย โดยแต่ละสายมีเฟสต่างกัน ทำให้จ่ายกำลังไฟฟ้าได้มากกว่า เหมาะกับโรงงานและอาคารที่ใช้เครื่องจักรหรืออุปกรณ์ไฟฟ้าขนาดใหญ่ ตู้ไฟ 3 เฟส จึงเป็นอุปกรณ์ที่ขาดไม่ได้ในทุกสถานประกอบการที่ใช้ไฟฟ้า 3 เฟส

ตู้ควบคุม 3 เฟส มีลักษณะคล้ายกับตู้สวิทช์บอร์ด แต่มีความซับซ้อนมากกว่า เพราะต้องจัดการกระแสไฟฟ้าจาก 3 เฟสพร้อมกัน อุปกรณ์ภายในต้องแข็งแรงและรองรับกำลังไฟฟ้าขนาดใหญ่ ตั้งแต่เบรกเกอร์หลัก อุปกรณ์วัดค่า ไปจนถึงระบบป้องกันหลายชั้น

ตู้ควบคุมระบบไฟฟ้า 3 เฟส ครอบคลุมงานด้านใดบ้าง

ตู้คอนโทรลไฟฟ้า 3 เฟส มักใช้สำหรับการควบคุมและปรับแต่งระบบไฟฟ้าในหลายแง่มุม โดยครอบคลุม 3 ด้านหลัก แต่ละด้านมีรายละเอียดที่เจ้าของโรงงานหรือวิศวกรควรเข้าใจ เพื่อเลือกตู้ที่เหมาะสมกับการใช้งานจริง

1. การควบคุมและจ่ายไฟฟ้า

หน้าที่แรกของตู้ควบคุมไฟฟ้า 3 เฟส คือรับกระแสไฟฟ้าจากแหล่งจ่ายหลัก (จากการไฟฟ้าหรือเครื่องกำเนิดไฟฟ้า) แล้วแจกจ่ายออกไปยังวงจรย่อยต่าง ๆ ตามแบบวงจรไฟฟ้าที่ออกแบบไว้ ภายในตู้จะมีเบรกเกอร์หลัก (Main Circuit Breaker) สำหรับตัดต่อกระแสไฟฟ้าทั้งระบบ และเบรกเกอร์ย่อยสำหรับแต่ละวงจร

นอกจากนี้ ยังมีมิเตอร์วัดค่าต่าง ๆ เช่น แอมมิเตอร์ (Ammeter) สำหรับวัดกระแส และโวลต์มิเตอร์ (Voltmeter) สำหรับวัดแรงดัน เพื่อให้ช่างหรือวิศวกรสามารถตรวจสอบสถานะการจ่ายไฟฟ้าได้ตลอดเวลา ถ้าเทียบกับระบบการส่งและจ่ายไฟฟ้าโดยรวม ตู้ควบคุม 3 เฟสก็เปรียบเหมือนจุดกระจายไฟฟ้าที่สำคัญที่สุดของอาคารหรือโรงงาน

2. การป้องกันและตรวจสอบความผิดปกติ

ตู้ควบคุม 3 เฟสไม่ได้มีหน้าที่แค่จ่ายไฟเท่านั้น แต่ยังต้องป้องกันระบบไฟฟ้าจากความผิดปกติต่าง ๆ ด้วย ภายในตู้จะมีอุปกรณ์ป้องกันหลายชนิด เช่น เบรกเกอร์ที่ตัดวงจรอัตโนมัติเมื่อกระแสเกินพิกัด, RCCB สำหรับตรวจจับไฟรั่ว และ Surge Protection Device สำหรับป้องกันแรงดันกระชากจากฟ้าผ่า

ตู้ที่ออกแบบดีจะมีระบบเซ็นเซอร์ (Sensor) หรืออุปกรณ์ตรวจวัดที่คอยแจ้งเตือนเมื่อเกิดความผิดปกติ เช่น กระแสไฟฟ้าสูงเกินกำหนด แรงดันตก หรือเฟสหาย ทำให้ช่างสามารถแก้ไขปัญหาได้ทันท่วงทีก่อนจะลุกลามจนเกิดความเสียหาย การตรวจระบบตู้ควบคุมไฟฟ้าเป็นประจำจึงเป็นเรื่องที่สำคัญมาก

3. การจัดการพลังงาน

ตู้คอนโทรลระบบไฟฟ้า 3 เฟส ยังช่วยในการจัดการพลังงานไฟฟ้าให้มีประสิทธิภาพสูงสุด โดยควบคุมค่าแรงดันและกระแสไฟฟ้าให้สมดุลระหว่าง 3 เฟส ป้องกันไม่ให้เฟสใดเฟสหนึ่งรับโหลดมากเกินไป ซึ่งช่วยลดการสิ้นเปลืองพลังงานและยืดอายุการใช้งานอุปกรณ์ไฟฟ้า

ตู้ควบคุมบางรุ่นยังมีระบบ Power Factor Correction สำหรับปรับค่า Power Factor ให้เหมาะสม ช่วยลดค่าปรับจากการไฟฟ้าและประหยัดค่าไฟฟ้าในระยะยาว สำหรับโรงงานที่ใช้ไฟฟ้าจำนวนมาก การจัดการพลังงานที่ดีอาจช่วยประหยัดค่าไฟได้หลักหมื่นถึงหลักแสนบาทต่อเดือน

ส่วนประกอบหลักของตู้ควบคุมระบบไฟฟ้า 3 เฟส

การเข้าใจส่วนประกอบภายในตู้ ควบคุม ระบบ ไฟฟ้า 3 เฟส จะช่วยให้คุณเลือกตู้ได้ถูกต้องตามความต้องการ และสื่อสารกับช่างหรือวิศวกรได้ตรงจุดมากขึ้น ส่วนประกอบหลัก ๆ มีดังนี้

1. เซอร์กิตเบรกเกอร์ 3 เฟส (3-Phase Circuit Breaker)

เบรกเกอร์สำหรับระบบ 3 เฟสจะมี 3 ขั้ว (3-Pole) ทำหน้าที่ตัดกระแสไฟฟ้าทั้ง 3 เฟสพร้อมกัน เมื่อเกิดปัญหาในเฟสใดเฟสหนึ่ง เบรกเกอร์จะตัดวงจรทั้งหมดทันที เพื่อป้องกันอุปกรณ์ไฟฟ้าและความปลอดภัยของผู้ใช้งาน ตู้ควบคุมจะมีทั้งเบรกเกอร์หลัก (Main Breaker) และเบรกเกอร์ย่อย (Branch Breaker) สำหรับแต่ละวงจร

2. บัสบาร์ (Busbar)

บัสบาร์คือแท่งตัวนำที่ทำจากทองแดงหรืออะลูมิเนียม ทำหน้าที่เป็นเส้นทางหลักในการกระจายกระแสไฟฟ้าภายในตู้ บัสบาร์ต้องมีขนาดที่เหมาะสมกับกระแสไฟฟ้าที่ต้องรองรับ ถ้าบัสบาร์เล็กเกินไป จะเกิดความร้อนสะสมจนเป็นอันตรายได้ ตู้ควบคุม 3 เฟสจะมีบัสบาร์อย่างน้อย 3 แท่ง (สำหรับเฟส R, S, T) และอาจมีบัสบาร์ Neutral กับ Ground เพิ่มอีก

3. อุปกรณ์วัดค่าทางไฟฟ้า (Metering Devices)

ตู้ควบคุมจะติดตั้งอุปกรณ์วัดค่าหลายชนิด ทั้งแอมมิเตอร์สำหรับวัดกระแส โวลต์มิเตอร์สำหรับวัดแรงดัน และมิเตอร์วัดค่าพลังงาน (kWh Meter) สำหรับตรวจสอบปริมาณการใช้ไฟฟ้า อุปกรณ์เหล่านี้ช่วยให้ช่างสามารถตรวจสอบสถานะของระบบไฟฟ้าได้ทันที โดยไม่ต้องใช้เครื่องมือวัดภายนอก

4. สวิตช์ตัดแยก (Isolator/Disconnector)

สวิตช์ตัดแยกทำหน้าที่ตัดการเชื่อมต่อระหว่างตู้กับแหล่งจ่ายไฟหลักอย่างสมบูรณ์ แตกต่างจากเบรกเกอร์ตรงที่สวิตช์ตัดแยกมีไว้ใช้เฉพาะตอนที่ต้องตัดไฟเพื่อบำรุงรักษาหรือซ่อมแซม ไม่ได้ออกแบบมาให้ตัดวงจรขณะมีโหลด การมีสวิตช์ตัดแยกที่ถูกต้องตามมาตรฐานไฟ 3 เฟส เป็นเรื่องที่จำเป็นมากสำหรับความปลอดภัย

5. อุปกรณ์ป้องกัน (Protection Devices)

นอกจากเบรกเกอร์แล้ว ตู้ควบคุม 3 เฟสยังมีอุปกรณ์ป้องกันเพิ่มเติมอีกหลายชนิด ได้แก่ RCCB สำหรับป้องกันไฟรั่ว, Surge Protection Device (SPD) สำหรับป้องกันแรงดันกระชากจากฟ้าผ่า, Overload Relay สำหรับป้องกันมอเตอร์ทำงานหนักเกินไป และ Phase Failure Relay สำหรับตรวจจับเฟสหาย อุปกรณ์เหล่านี้ทำงานร่วมกันเป็นระบบป้องกันหลายชั้น

6. อุปกรณ์ควบคุม (Control Devices)

ตู้ควบคุมบางประเภทจะมีอุปกรณ์ควบคุมเพิ่มเติม เช่น คอนแทคเตอร์ (Contactor) สำหรับสั่งเปิด-ปิดมอเตอร์, Timer สำหรับตั้งเวลาการทำงาน, PLC (Programmable Logic Controller) สำหรับควบคุมกระบวนการผลิตอัตโนมัติ และ VSD (Variable Speed Drive) สำหรับปรับความเร็วรอบมอเตอร์ อุปกรณ์เหล่านี้ทำให้ตู้ไม่ได้เป็นแค่ตู้จ่ายไฟ แต่เป็นตู้คอนโทรลไฟฟ้าที่ควบคุมการทำงานของระบบทั้งหมด

ตู้คอนโทรลไฟฟ้า 3 เฟส มีกี่ประเภท

ตู้คอนโทรลไฟฟ้า 3 เฟส แบ่งออกได้หลายประเภทตามหน้าที่การใช้งาน แต่ละประเภทมีจุดเด่นและความเหมาะสมกับงานต่างกัน การเลือกประเภทที่ถูกต้องจะช่วยให้ระบบไฟฟ้าควบคุมทำงานได้อย่างมีประสิทธิภาพสูงสุด

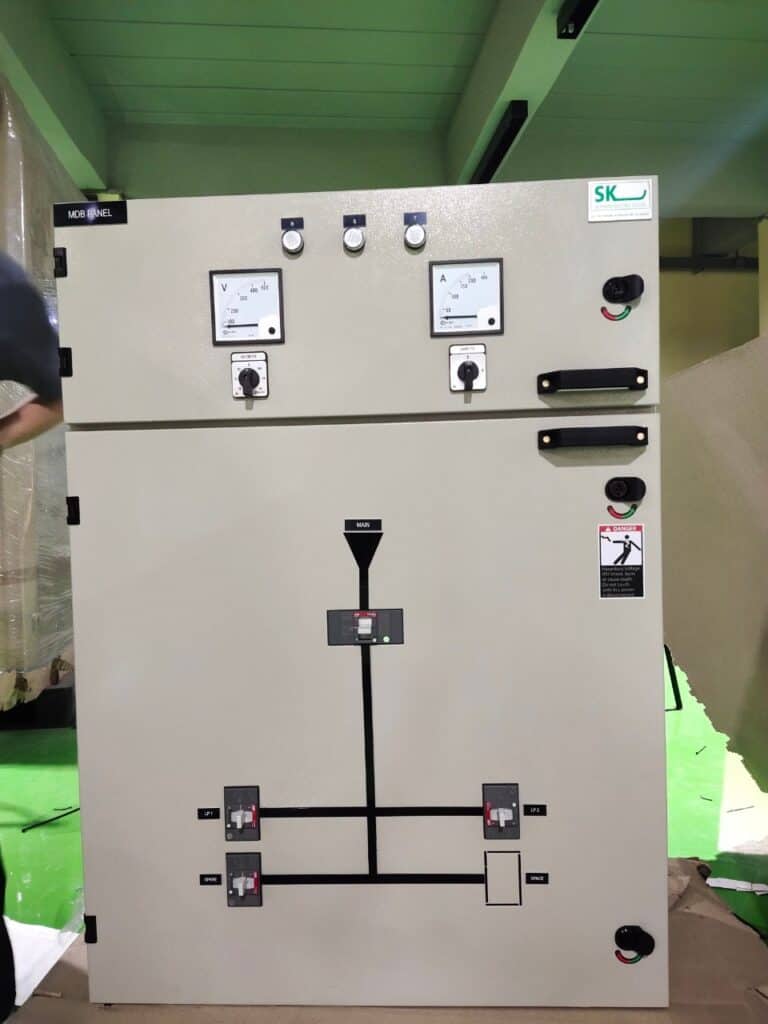

1. ตู้ MDB (Main Distribution Board)

ตู้ MDB คือตู้จ่ายไฟหลักที่รับกระแสไฟฟ้าจากหม้อแปลงหรือการไฟฟ้า แล้วกระจายไปยังตู้ย่อยต่าง ๆ ตู้ MDB เป็นตู้ควบคุมตัวแรกที่กระแสไฟฟ้าจะผ่านเข้ามา จึงต้องมีขนาดเบรกเกอร์และบัสบาร์ที่ใหญ่พอรองรับกำลังไฟฟ้าทั้งหมดของอาคาร อ่านรายละเอียดเพิ่มเติมได้ที่ ส่วนประกอบตู้ MDB 3 เฟส

2. ตู้ MCC (Motor Control Center)

ตู้ MCC ออกแบบมาเพื่อควบคุมมอเตอร์โดยเฉพาะ ภายในจะมีคอนแทคเตอร์ โอเวอร์โหลดรีเลย์ และอุปกรณ์สตาร์ทมอเตอร์ครบชุด เหมาะสำหรับโรงงานที่มีมอเตอร์จำนวนมาก เช่น โรงงานผลิต ระบบสูบน้ำ หรือระบบปรับอากาศขนาดใหญ่ อ่านเพิ่มเติมเกี่ยวกับระบบไฟฟ้าคอนโทรลได้ที่บทความแยก

3. ตู้ PLC Control Panel

ตู้ PLC Control Panel เป็นตู้ที่มี PLC (Programmable Logic Controller) เป็นตัวควบคุมหลัก ใช้สำหรับควบคุมกระบวนการผลิตอัตโนมัติ เช่น สายพานลำเลียง ระบบบรรจุภัณฑ์ หรือเครื่องจักร CNC ตู้ประเภทนี้เหมาะกับโรงงานที่ต้องการระบบอัตโนมัติและสามารถปรับเปลี่ยนโปรแกรมควบคุมได้ตามความต้องการ

4. ตู้ VSD/VFD Panel

ตู้ VSD (Variable Speed Drive) หรือ VFD (Variable Frequency Drive) ใช้สำหรับปรับความเร็วรอบมอเตอร์ ช่วยประหยัดพลังงานได้มากในระบบที่ไม่ต้องการให้มอเตอร์ทำงานเต็มกำลังตลอดเวลา เช่น ระบบปั๊มน้ำ ระบบพัดลม หรือระบบอัดอากาศ การใช้ VSD สามารถประหยัดค่าไฟได้ 20-50% เมื่อเทียบกับการเปิด-ปิดมอเตอร์แบบตรง

การเลือกตู้ควบคุมระบบไฟฟ้า 3 เฟส ต้องดูอะไรบ้าง

การเลือกตู้ ควบคุม ระบบ ไฟฟ้า 3 เฟส ไม่ใช่เรื่องที่เลือกแบบมั่ว ๆ ได้ ต้องพิจารณาหลายปัจจัยให้รอบคอบ เพราะตู้ที่ไม่เหมาะสมอาจทำให้ระบบไฟฟ้ามีปัญหา หรือเกิดอันตรายได้ ปัจจัยหลัก ๆ ที่ต้องดูมีดังนี้

1. กำลังไฟฟ้ารวมที่ต้องการ (Total Power Rating)

ต้องคำนวณกำลังไฟฟ้ารวมของอุปกรณ์ทั้งหมดที่จะใช้งานพร้อมกัน แล้วบวก Demand Factor เข้าไปอีกประมาณ 20-30% เพื่อสำรองไว้สำหรับการขยายตัวในอนาคต เช่น ถ้าโรงงานมีเครื่องจักรรวม 200 kW ก็ควรเลือกตู้ที่รองรับได้อย่างน้อย 250 kW

2. จำนวนวงจรย่อย (Number of Circuits)

นับจำนวนวงจรที่ต้องการในตู้ โดยแต่ละวงจรจะควบคุมอุปกรณ์หรือกลุ่มอุปกรณ์แยกกัน ควรเผื่อช่องว่างไว้อย่างน้อย 20% สำหรับเพิ่มวงจรในอนาคต ตู้ที่มีวงจรน้อยเกินไปจะทำให้ต้องเปลี่ยนตู้ใหม่เมื่อต้องการขยายระบบ ซึ่งเสียทั้งเงินและเวลา

3. ระดับแรงดันไฟฟ้า (Voltage Level)

ตรวจสอบแรงดันไฟฟ้าที่ใช้ในพื้นที่ของคุณ ประเทศไทยใช้ระบบ 3 เฟส 4 สาย แรงดัน 380/220V เป็นมาตรฐาน ตู้ควบคุมต้องเหมาะสมกับแรงดันไฟฟ้านี้ และสามารถรองรับความผันผวนของแรงดันได้ในระดับหนึ่ง

4. ค่ากระแสลัดวงจร (Short Circuit Rating)

ตู้ต้องมีค่ากระแสลัดวงจร (Icu หรือ Ics) ที่เพียงพอ ค่านี้ขึ้นอยู่กับขนาดหม้อแปลงและระยะทางจากหม้อแปลงถึงตู้ ถ้าค่ากระแสลัดวงจรของตู้ต่ำเกินไป อาจเกิดอันตรายเมื่อเกิดการลัดวงจร ควรปรึกษาวิศวกรเพื่อคำนวณค่านี้ให้ถูกต้อง

5. มาตรฐานที่ต้องปฏิบัติตาม

ตู้ควบคุม 3 เฟสต้องผลิตตามมาตรฐานการติดตั้งไฟฟ้าที่เกี่ยวข้อง ทั้ง IEC 61439 สำหรับตู้สวิทช์บอร์ด และมาตรฐาน มอก. สำหรับอุปกรณ์ไฟฟ้า การใช้ตู้ที่ได้มาตรฐานไม่เพียงแค่ปลอดภัย แต่ยังจำเป็นสำหรับการขออนุญาตจากหน่วยงานที่เกี่ยวข้อง

ห้องควบคุมระบบไฟฟ้า ต้องออกแบบอย่างไร

ห้องควบคุมระบบไฟฟ้าเป็นพื้นที่ที่ใช้ติดตั้งตู้ไฟ 3 เฟสและอุปกรณ์ไฟฟ้าหลักของอาคารหรือโรงงาน การออกแบบห้องควบคุมให้ถูกต้องมีความสำคัญไม่น้อยไปกว่าการเลือกตู้ เพราะสภาพแวดล้อมมีผลโดยตรงต่ออายุการใช้งานและความปลอดภัยของระบบไฟฟ้า

1. การระบายอากาศและอุณหภูมิ

ห้องควบคุมต้องมีระบบระบายอากาศที่ดี เพราะอุปกรณ์ไฟฟ้าจะปล่อยความร้อนขณะทำงาน อุณหภูมิภายในห้องไม่ควรเกิน 40 องศาเซลเซียส หากห้องร้อนเกินไป ควรติดตั้งพัดลมระบายอากาศหรือแอร์คอนดิชั่นเพื่อรักษาอุณหภูมิให้เหมาะสม

2. ความชื้นและสภาพแวดล้อม

ห้องต้องแห้งและป้องกันน้ำรั่วซึมได้ ความชื้นสูงเกินไปจะทำให้เกิดสนิมและการกัดกร่อนที่จุดต่อไฟฟ้า ซึ่งอาจนำไปสู่ไฟฟ้าลัดวงจร ควรหลีกเลี่ยงการติดตั้งตู้ในบริเวณที่มีฝุ่นมาก สารเคมี หรือไอเกลือ

3. พื้นที่ว่างสำหรับบำรุงรักษา

ด้านหน้าตู้ต้องเว้นพื้นที่ว่างอย่างน้อย 1 เมตร เพื่อให้ช่างเปิดประตูตู้และทำงานบำรุงรักษาได้สะดวก ด้านหลังตู้ก็ควรเว้นอย่างน้อย 0.6 เมตร สำหรับตรวจสอบสายไฟและจุดต่อต่าง ๆ พื้นที่ที่คับแคบเกินไปจะทำให้การซ่อมบำรุงยากลำบากและอาจเป็นอันตราย

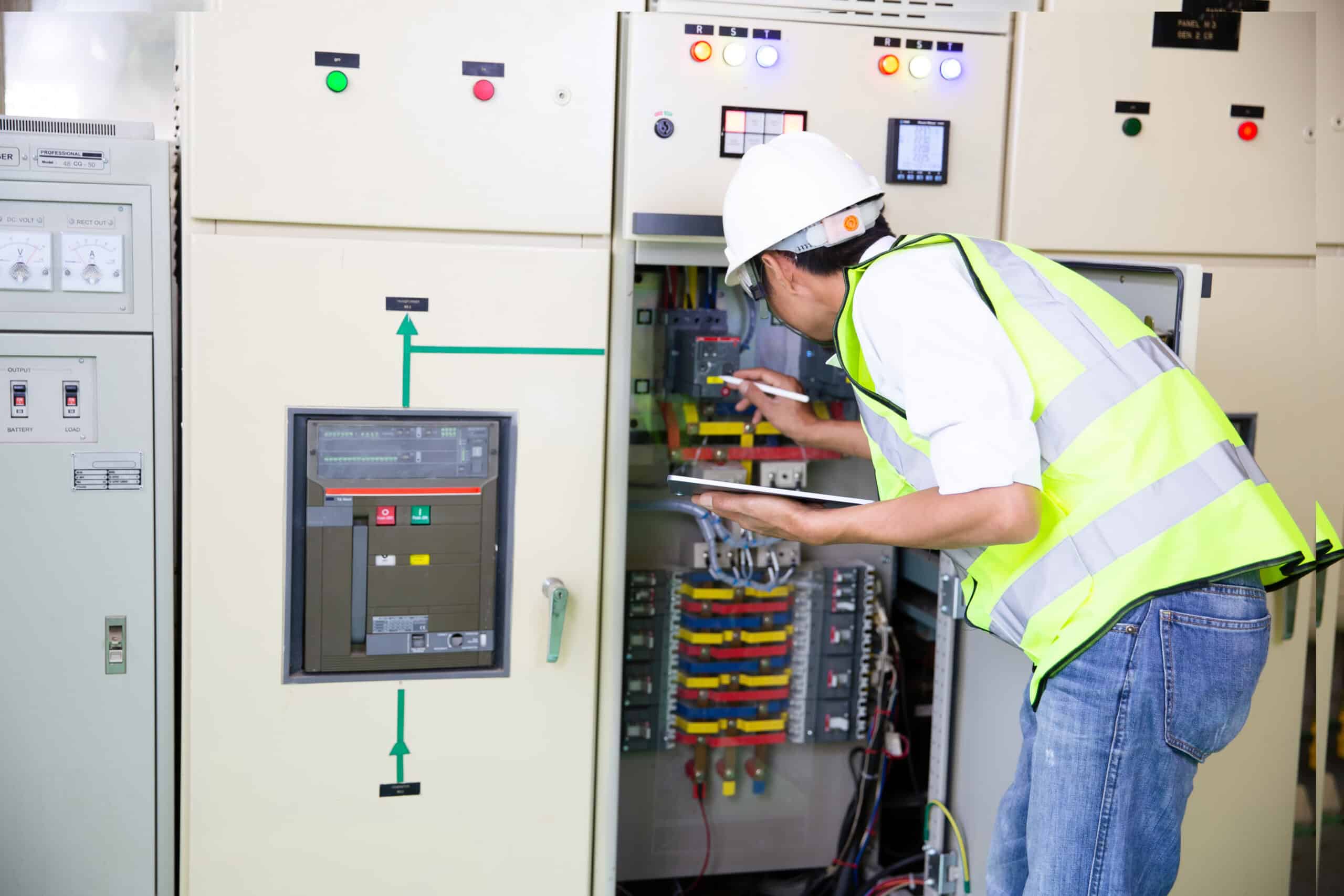

การตรวจระบบตู้ควบคุมไฟฟ้า และการบำรุงรักษา

การตรวจระบบตู้ควบคุมไฟฟ้าเป็นประจำเป็นสิ่งที่ขาดไม่ได้ เพราะอุปกรณ์ไฟฟ้าภายในตู้จะเสื่อมสภาพตามอายุการใช้งาน จุดต่อสายไฟอาจหลวม ฉนวนอาจเสื่อม ซึ่งล้วนเป็นสาเหตุของปัญหาไฟฟ้าที่อาจร้ายแรงได้ บริการตรวจสอบระบบตู้ควบคุมไฟฟ้าจากผู้เชี่ยวชาญจึงเป็นการลงทุนที่คุ้มค่า

1. การตรวจสอบประจำเดือน

ทุกเดือนควรตรวจสอบด้วยสายตา ดูว่ามีร่องรอยไหม้ สายไฟหลวม หรือสัตว์เข้าไปทำรังหรือไม่ ตรวจค่าแรงดันและกระแสไฟฟ้าผ่านมิเตอร์บนตู้ ถ้าค่าผิดปกติหรือ 3 เฟสไม่สมดุลกัน ควรแจ้งช่างตรวจสอบทันที

2. การตรวจสอบประจำปี

ปีละครั้ง ควรให้ช่างผู้เชี่ยวชาญตรวจสอบอย่างละเอียด ได้แก่ การวัดค่าฉนวนไฟฟ้า (Insulation Resistance Test), การขันจุดต่อสายไฟให้แน่น (Torque Check), การตรวจสอบการทำงานของเบรกเกอร์ และการทำความสะอาดภายในตู้ สำหรับโรงงานที่ใช้งานหนัก อาจต้องตรวจสอบบ่อยกว่านี้

3. การตรวจด้วย Thermoscan

การใช้กล้องอินฟราเรด (Thermoscan) ถ่ายภาพความร้อนภายในตู้ เป็นวิธีที่มีประสิทธิภาพมากในการตรวจหาจุดที่มีความร้อนผิดปกติ ซึ่งอาจบ่งบอกว่าจุดต่อหลวมหรืออุปกรณ์เริ่มเสื่อมสภาพ วิธีนี้สามารถทำได้ขณะที่ระบบยังทำงานอยู่ โดยไม่ต้องตัดไฟ

สรุป

ตู้ควบคุมระบบไฟฟ้า 3 เฟส เป็นหัวใจสำคัญของระบบไฟฟ้าในโรงงานและอาคารขนาดใหญ่ทุกแห่ง ทำหน้าที่ทั้งควบคุมและจ่ายไฟฟ้า ป้องกันความผิดปกติ และจัดการพลังงานให้มีประสิทธิภาพ การเลือกตู้ต้องพิจารณาทั้งกำลังไฟฟ้า จำนวนวงจร มาตรฐาน และประเภทของตู้ให้เหมาะสมกับการใช้งาน และที่สำคัญไม่น้อยไปกว่าการเลือกตู้ คือการบำรุงรักษาและตรวจสอบระบบเป็นประจำ ตู้ควบคุมระบบไฟฟ้าที่ดี ต้องคู่กับการดูแลที่ดี จึงจะใช้งานได้อย่างปลอดภัยและยาวนาน
