Harmonics คือคลื่นไฟฟ้าผิดเพี้ยนที่เกิดจากโหลดอย่าง VFD, UPS และหลอด LED ทำให้ระบบไฟมีความถี่แปลกปลอม ส่งผลให้หม้อแปลงร้อน สายไฟเสื่อม และอุปกรณ์ไฟฟ้าเสียหายได้เร็วขึ้น
บทความนี้จะพาไปรู้จักว่า Harmonics คืออะไร เกิดจากอะไร ส่งผลเสียต่อระบบไฟฟ้าอย่างไร พร้อมวิธีลดปัญหา Harmonics ให้เหมาะกับโรงงานและอาคารแต่ละประเภท
Harmonics คืออะไร?
Harmonics คือคลื่นไฟฟ้าที่ผิดเพี้ยนจากคลื่นปกติของระบบไฟฟ้า โดยปกติไฟฟ้าในไทยจะมีความถี่หลักอยู่ที่ 50 Hz แต่เมื่อมี Harmonics จะเกิดความถี่อื่นแทรกเข้ามา เช่น 150 Hz, 250 Hz และ 350 Hz
สาเหตุหลักมักเกิดจากโหลดประเภท Non-linear เช่น VFD, UPS หรือหลอด LED ที่ดึงกระแสไฟไม่สม่ำเสมอ ทำให้รูปคลื่นไฟฟ้าจากเดิมที่เรียบเป็น Sine Wave เกิดการบิดเบือน และส่งผลต่อคุณภาพไฟฟ้าในระบบ
จุดสำคัญ:
ค่า THD (Total Harmonic Distortion) คือตัวเลขที่บอกระดับ Harmonics ในระบบ ค่าปกติของระบบที่ดีต้องต่ำกว่า 5% หากเกิน 8% จะเริ่มกระทบอุปกรณ์ทันที โรงงานที่มี VFD เยอะส่วนใหญ่มี THD ประมาณ 15-30% โดยไม่รู้ตัว

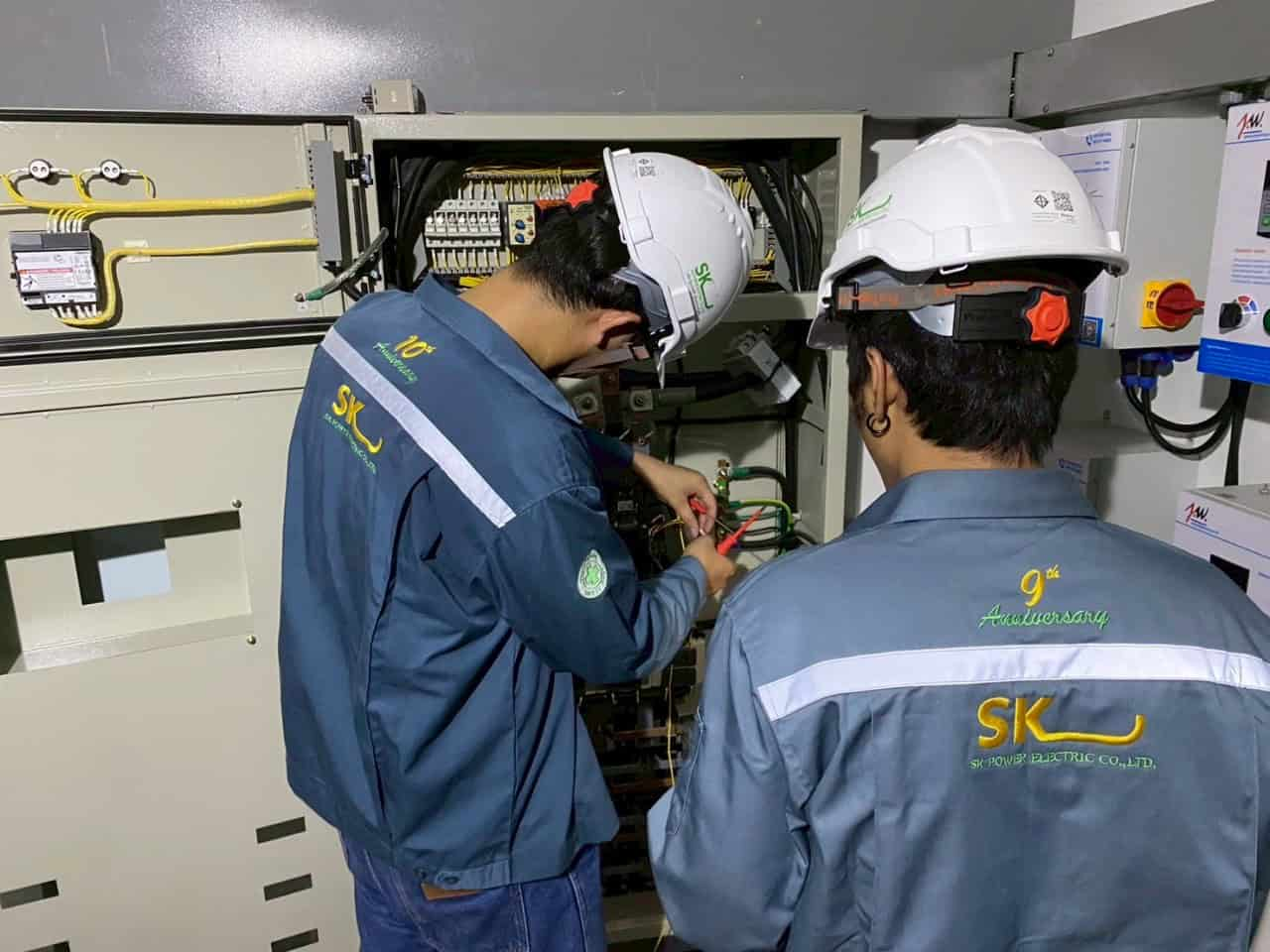

Harmonics เกิดจากโหลดประเภทไหนบ้าง
โหลดที่ทำให้เกิด Harmonics เรียกว่า Non-linear Load คืออุปกรณ์ที่ดึงกระแสไฟไม่สม่ำเสมอ ทำให้รูปคลื่นไฟฟ้าบิดเบือน โรงงานยุคใหม่ที่มีระบบอัตโนมัติจำนวนมาก มักมีโหลดประเภทนี้อยู่แทบทุกจุด ยิ่งมีมาก ปัญหา Harmonics ก็ยิ่งสูง โดยโหลดที่พบได้บ่อย มีดังนี้
1. Variable Frequency Drive (VFD)
VFD เป็นสาเหตุหลักของ Harmonics ในโรงงาน เพราะภายในมีวงจร Rectifier ที่แปลงไฟ AC เป็น DC ทำให้เกิด Harmonic หลายลำดับ โดยเฉพาะลำดับ 5 และ 7 หากไม่มี Line Reactor ค่า THD อาจสูงเกิน 40%
2. UPS และ Inverter
UPS และ Inverter มีการแปลงไฟตลอดเวลา จึงสร้าง Harmonics คล้าย VFD โดยเฉพาะระบบ UPS ขนาดใหญ่ใน Data Center หรือโรงงานอุตสาหกรรม
3. Switching Power Supply
อุปกรณ์อย่างคอมพิวเตอร์ Server เครื่องชาร์จ และหลอด LED ใช้ Switching Power Supply ซึ่งสร้าง Harmonic ลำดับ 3 จำนวนมาก จนอาจทำให้สาย Neutral ร้อนผิดปกติ
4. Arc Furnace และ Welding Machine
เครื่องเชื่อมและเตาหลอมไฟฟ้าในโรงงานเหล็ก เป็นโหลดที่สร้าง Harmonics รุนแรงและซับซ้อนกว่าระบบทั่วไป ทำให้แก้ไขได้ยากกว่าโหลดประเภทอื่น
5. Capacitor Bank ที่ไม่มี Detuned Reactor
Capacitor Bank ไม่ได้สร้าง Harmonics โดยตรง แต่ถ้าไม่มี Detuned Reactor อาจเกิด Resonance กับ Harmonics ในระบบ ทำให้กระแสและแรงดันสูงผิดปกติ จน Capacitor เสียหายหรือระเบิดได้

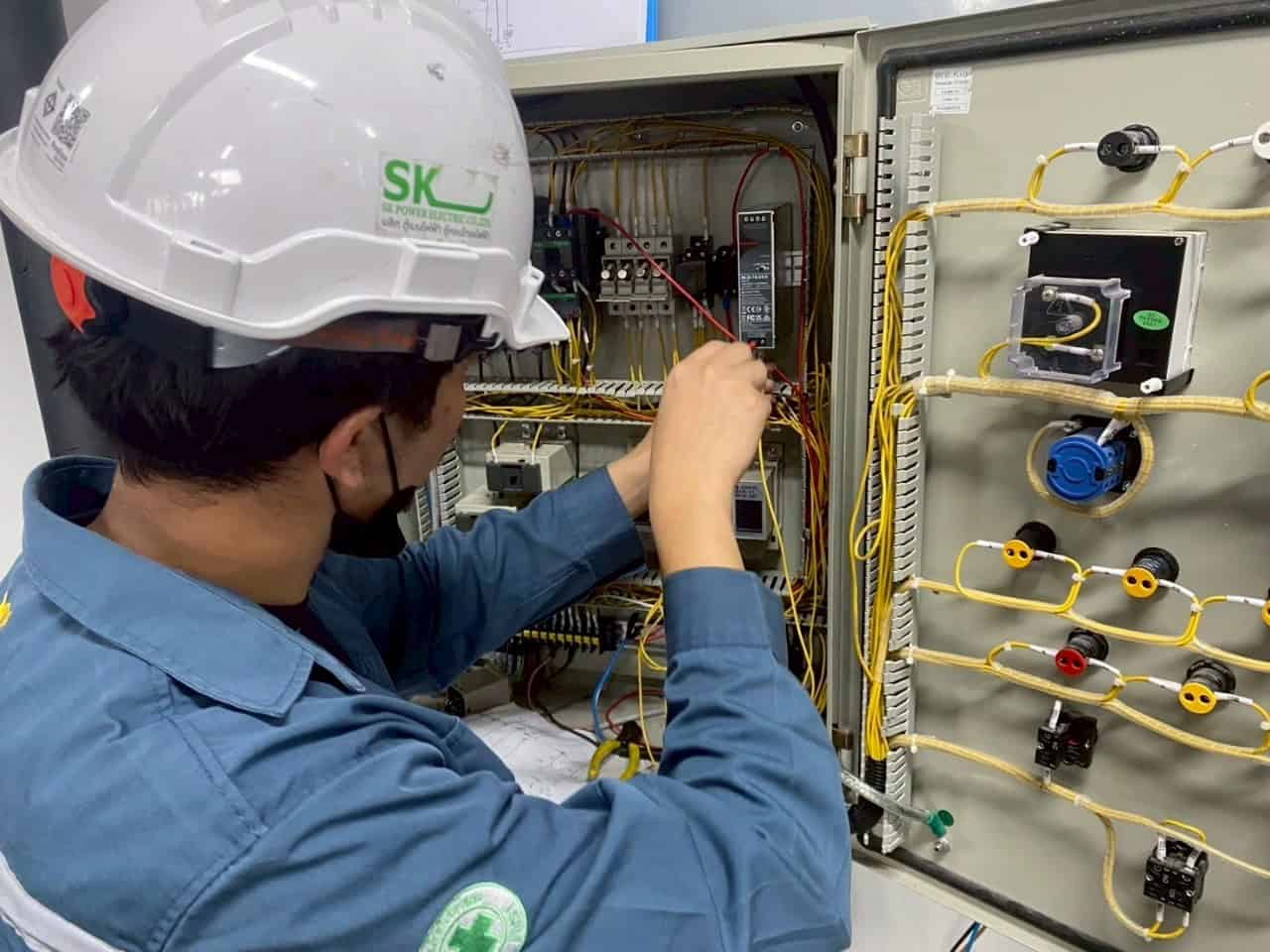

ผลกระทบของ Harmonics ต่อระบบไฟฟ้าโรงงาน
Harmonics ไม่ได้แค่ทำให้รูปคลื่นไฟฟ้าผิดเพี้ยน แต่ยังส่งผลเสียต่ออุปกรณ์ไฟฟ้า อายุการใช้งาน และค่าใช้จ่ายของโรงงานในระยะยาว โดยปัญหาที่พบได้บ่อย มีดังนี้
หม้อแปลงร้อนเกินมาตรฐาน
Harmonics ทำให้หม้อแปลงเกิดความร้อนสะสมมากกว่าปกติ ส่งผลให้อายุการใช้งานสั้นลง และบางกรณีต้องลดการใช้งานหม้อแปลงลง เพื่อป้องกันความเสียหาย
สายเมนและสาย Neutral ร้อนเกิน
Harmonic บางลำดับ โดยเฉพาะลำดับ 3 จะไหลสะสมในสาย Neutral ทำให้สายร้อนผิดปกติ บางครั้งกระแสในสาย Neutral อาจสูงกว่าสาย Phase ได้
Capacitor Bank ระเบิด
หาก Cap Bank ทำงานร่วมกับ Harmonics โดยไม่มี Detuned Reactor อาจเกิด Resonance ทำให้ Capacitor ร้อนจัด เสียหาย หรือระเบิดได้
เบรกเกอร์ Trip ผิดปกติ
Harmonics อาจทำให้เบรกเกอร์บางรุ่นวัดกระแสผิด ส่งผลให้ Trip ทั้งที่โหลดไม่เกิน หรือบางครั้งไม่ Trip ทั้งที่ระบบมีปัญหา
อุปกรณ์ Electronic เสียง่าย
อุปกรณ์อย่าง PLC, Sensor, Servo Drive และระบบควบคุมอัตโนมัติ อาจทำงานผิดปกติหรือเสียเร็วขึ้น เพราะแรงดันไฟฟ้าไม่นิ่งจากปัญหา Harmonics

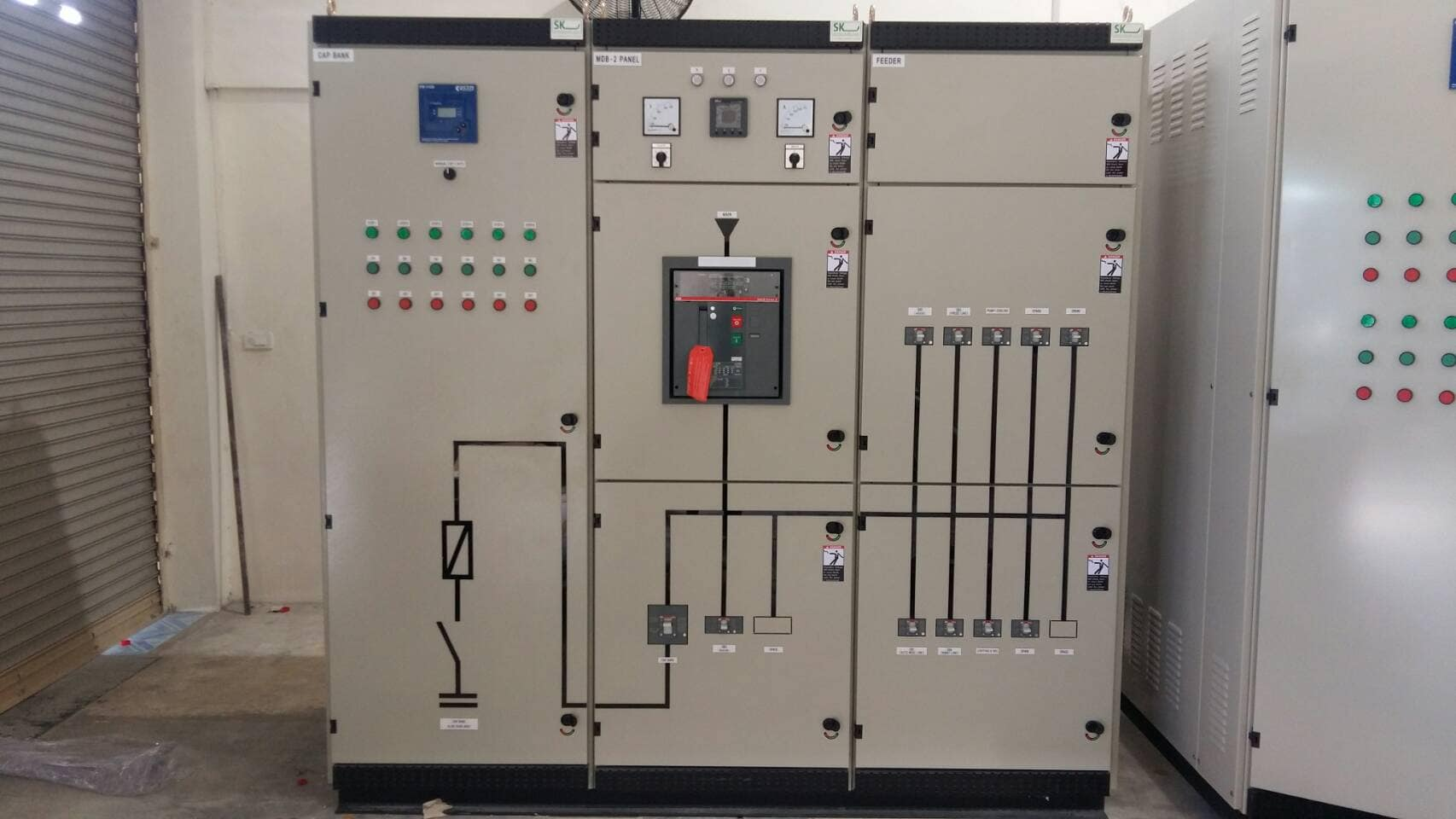

มาตรฐาน IEEE 519 ค่าที่ยอมรับได้คือเท่าไหร่
IEEE 519 เป็นมาตรฐานสากลที่ใช้กำหนดระดับ Harmonics สูงสุดที่ยอมรับได้ในระบบไฟฟ้า เพื่อป้องกันไม่ให้คลื่นไฟฟ้าผิดเพี้ยนส่งผลกระทบต่ออุปกรณ์และระบบของผู้ใช้งานรายอื่น
สำหรับระบบแรงดันต่ำทั่วไป เช่น 380/400V ในโรงงาน มาตรฐานกำหนดว่า:
- ค่า Voltage THD ควรไม่เกิน 8%
- Harmonic แต่ละลำดับ ควรไม่เกิน 5%
- ค่า Current Harmonic (TDD) จะขึ้นอยู่กับขนาดระบบและค่ากระแสลัดวงจรของหน้างาน
โดยทั่วไป หากค่า THD ต่ำกว่า 5% ถือว่าระบบไฟมีคุณภาพดี แต่ถ้าเกิน 8% ควรเริ่มตรวจสอบและหาแนวทางแก้ไข เพราะอาจเริ่มส่งผลต่อหม้อแปลง สายไฟ และอุปกรณ์ไฟฟ้าในระบบได้
วิธีแก้ Harmonics ให้ตรงจุด
การแก้ปัญหา Harmonics มีหลายวิธี ตั้งแต่วิธีพื้นฐานราคาประหยัด ไปจนถึงระบบกรองขั้นสูง การเลือกใช้งานควรดูทั้งระดับความรุนแรงของ Harmonics ประเภทโหลด และงบประมาณของโรงงาน โดยแนวทางที่นิยม มีดังนี้
1. ติด Line Reactor หรือ DC Choke ที่ VFD
เป็นวิธีเริ่มต้นที่คุ้มค่า ช่วยลด Harmonics จาก VFD ได้พอสมควร และช่วยป้องกันกระแสกระชากเข้าสู่ระบบ เหมาะกับโรงงานที่เริ่มมีปัญหา Harmonics แต่ยังไม่รุนแรงมาก
2. ใช้ Detuned Capacitor Bank แทน Standard
หากโรงงานมี Cap Bank และมีโหลดประเภท VFD หรือ UPS จำนวนมาก ควรใช้ Detuned Capacitor Bank ที่มี Reactor ช่วยป้องกัน Resonance ลดโอกาสที่ Capacitor จะร้อนหรือเสียหาย
3. ติดตั้ง Passive Harmonic Filter
เป็นระบบ Filter ที่ออกแบบมาสำหรับลด Harmonic บางความถี่โดยเฉพาะ เช่น ลำดับ 5 หรือ 7 ช่วยลดค่า THD ได้ในระดับหนึ่ง และมีราคาถูกกว่า Active Filt
4. ใช้ Active Harmonic Filter (AHF)
AHF จะตรวจจับ Harmonics แบบ Real-time แล้วสร้างกระแสตรงข้ามมาหักล้าง ทำให้ลด THD ได้มีประสิทธิภาพสูง เหมาะกับโรงงานที่มีโหลดเปลี่ยนตลอดเวลา หรือมีปัญหา Harmonics รุนแรง
5. เลือกใช้ VFD แบบ Active Front End (AFE)
VFD รุ่นใหม่บางรุ่นมีระบบลด Harmonics ในตัว ช่วยลดปัญหาตั้งแต่ต้นทาง ทำให้ไม่ต้องติดตั้ง Filter เพิ่ม เหมาะกับโครงการใหม่ที่ต้องการระบบไฟคุณภาพสูง
Tips:
ก่อนซื้อ Filter ใดๆ ควรจ้างวิศวกรไฟฟ้าทำ Harmonic Study วัดค่าจริงในระบบช่วง Peak Load เพื่อหา Spectrum ของ Harmonic ที่เด่น แล้วเลือก Solution ให้ตรงปัญหา การใส่ Filter ผิดประเภทอาจทำให้ปัญหาแย่ลง

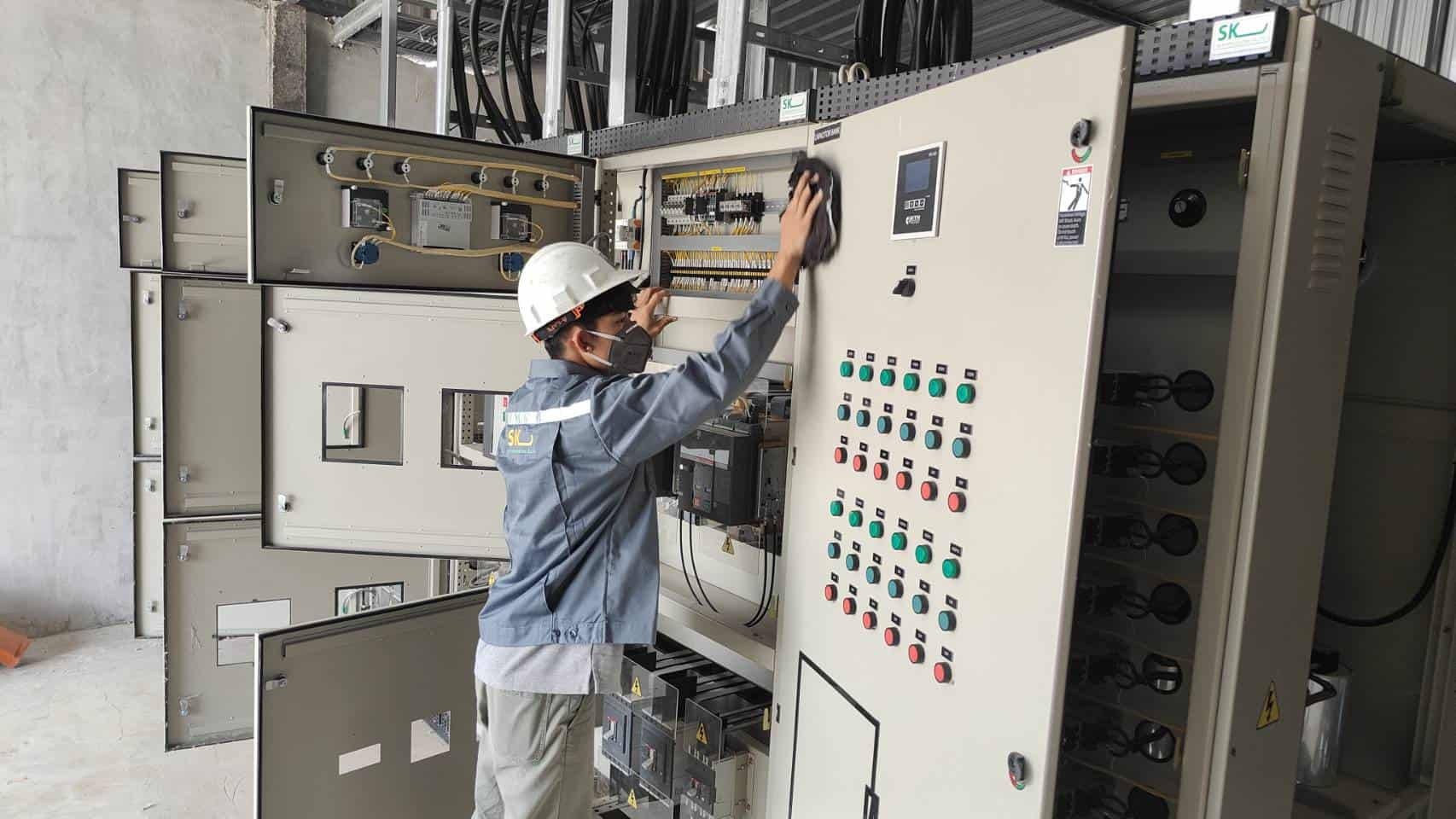

ตู้ MDB ในโรงงานที่มี Harmonic ต้องออกแบบยังไง
โรงงานที่มี Harmonics สูง ไม่ควรใช้การออกแบบตู้ MDB แบบทั่วไป เพราะกระแส Harmonic จะทำให้เกิดความร้อนสะสม และส่งผลต่ออายุการใช้งานของอุปกรณ์ภายในตู้ หากออกแบบไม่เหมาะสม อาจเกิดปัญหาสายไฟร้อน เบรกเกอร์ทำงานผิดปกติ หรือ Busbar เสื่อมเร็วกว่าปกติ สิ่งที่ควรคำนึงถึง มีดังนี้
Busbar ขนาดเผื่อสำหรับ Harmonic
Harmonics ทำให้กระแสในระบบสูงขึ้นและเกิดความร้อนสะสม จึงควรเผื่อขนาด Busbar มากกว่าค่าโหลดจริงประมาณ 25–40% เพื่อช่วยลดอุณหภูมิและยืดอายุการใช้งานของตู้ MDB
เผื่อขนาดสาย Neutral ให้ใหญ่กว่าสาย Phase
ในระบบที่มีโหลดประเภท LED, Computer หรือ Switching Power Supply จำนวนมาก Harmonic ลำดับ 3 จะสะสมที่สาย Neutral ทำให้กระแสสูงผิดปกติ จึงนิยมออกแบบสาย Neutral ให้มีขนาดใหญ่กว่าสาย Phase เพื่อความปลอดภัย
เลือก Power Meter ที่วัด Harmonic ได้
ควรติดตั้ง Power Meter ที่สามารถวัดค่า THD และ Harmonic ได้ เพื่อใช้ตรวจสอบคุณภาพไฟฟ้าแบบ Real-time และช่วยวิเคราะห์ปัญหาในระบบได้ง่ายขึ้น
เลือกเบรกเกอร์แบบ True RMS
ระบบที่มี Harmonics สูง ควรใช้เบรกเกอร์ที่วัดกระแสแบบ True RMS เพื่อให้วัดค่ากระแสได้แม่นยำ และลดปัญหา Trip ผิดปกติจากคลื่นไฟฟ้าที่บิดเบือน
สรุป
Harmonics เป็นปัญหาคุณภาพไฟฟ้าที่พบได้บ่อยในโรงงานยุคใหม่ โดยเฉพาะระบบที่มี VFD, UPS และโหลดอิเล็กทรอนิกส์จำนวนมาก แม้จะมองไม่เห็น แต่สามารถทำให้หม้อแปลงร้อน สายไฟเสื่อม Cap Bank เสียหาย และกระทบต่ออุปกรณ์ไฟฟ้าในระยะยาวได้
การแก้ปัญหาควรเริ่มจากการตรวจวัดค่า THD และวิเคราะห์โหลดในระบบก่อนเลือกวิธีแก้ที่เหมาะสม ไม่ว่าจะเป็น Line Reactor, Detuned Capacitor Bank หรือ Active Harmonic Filter เพื่อให้ระบบไฟฟ้ามีเสถียรภาพ ปลอดภัย และลดความเสียหายที่อาจเกิดขึ้นในอนาคต
FAQ
Q1: จะรู้ได้ยังไงว่าโรงงานมีปัญหา Harmonics?
A: สัญญาณที่พบบ่อยคือ หม้อแปลงร้อนผิดปกติ สาย Neutral ร้อน Cap Bank เสียบ่อย เบรกเกอร์ Trip เอง หรืออุปกรณ์อิเล็กทรอนิกส์เสียเร็วผิดปกติ
Q2: VFD ทำให้เกิด Harmonics จริงไหม?
A: จริง และเป็นสาเหตุหลักในหลายโรงงาน โดยเฉพาะถ้าไม่มี Line Reactor หรือ Harmonic Filter
Q3: ค่า THD เท่าไหร่ถึงอันตราย?
A: ปกติควรต่ำกว่า 5% ถ้าเกิน 8% ควรรีบตรวจสอบระบบ
Q4: Harmonics ทำให้ Cap Bank ระเบิดได้ไหม?
A: ได้ โดยเฉพาะ Cap Bank ที่ไม่มี Detuned Reactor
Q5: วิธีลด Harmonics ที่คุ้มที่สุดคืออะไร?
A: ติด Line Reactor หรือ Detuned Capacitor Bank ก่อน เพราะราคายังไม่สูงมากและช่วยลด Harmonics ได้มาก
