ตู้ Synchronizing Panel หรือ Sync Panel คือตู้ไฟฟ้าที่ใช้รวมกระแสไฟจาก Generator หลายตัวเข้าด้วยกัน หรือเชื่อมต่อ Generator กับระบบไฟของการไฟฟ้า โดยควบคุมให้ค่าแรงดัน ความถี่ และ Phase Angle ของแหล่งไฟทั้งสองตรงกันก่อนปิดเบรกเกอร์ปะทุ ป้องกันความเสียหายจากการ Paralleling ที่ผิดพลาด
บทความนี้จะอธิบายว่า Sync Panel คืออะไร ทำงานอย่างไร 3 เงื่อนไขที่ต้องตรงก่อน Sync, อุปกรณ์หลักภายในตู้ การเลือกใช้ระหว่าง Manual และ Automatic Sync รวมถึงข้อแนะนำสำหรับโครงการที่ติดตั้ง Generator มากกว่า 1 ตัวในโรงพยาบาล โรงงาน และ Data Center
ตู้ Synchronizing Panel คืออะไร?
ตู้ Synchronizing Panel คือตู้ไฟฟ้าเฉพาะทางที่บรรจุอุปกรณ์ตรวจวัด และควบคุมสำหรับการ Synchronize แหล่งจ่ายไฟตั้งแต่ 2 แหล่งขึ้นไป ทำหน้าที่เปรียบเทียบค่าไฟฟ้าของแต่ละแหล่ง สั่งปรับ Speed Governor และ AVR ของ Generator ให้ค่าตรงกัน แล้วสั่งปิด Tie Breaker เมื่อพร้อม
ในระบบที่มี Generator ตัวเดียว ไม่จำเป็นต้องใช้ Sync Panel แค่ใช้ ATS (Automatic Transfer Switch) ก็เพียงพอ แต่ในระบบที่ Generator หลายตัวต้องทำงานคู่ขนาน (Parallel) หรือ Generator ต้องทำงานคู่กับการไฟฟ้า (Grid Parallel) จะต้องใช้ Sync Panel เสมอ เพื่อให้แหล่งไฟทั้งหมดทำงานสอดคล้องกัน โดยไม่เกิดความเสียหาย
จุดสำคัญ:
การ Paralleling แหล่งไฟที่ไม่ Synchronize กันก่อน อาจเกิดกระแสฟอลต์สูงระดับ Short Circuit เพลา Generator บิด หม้อแปลงไหม้ และอุปกรณ์ Switchgear เสียหาย ค่าซ่อมหลักล้านบาทต่อครั้ง

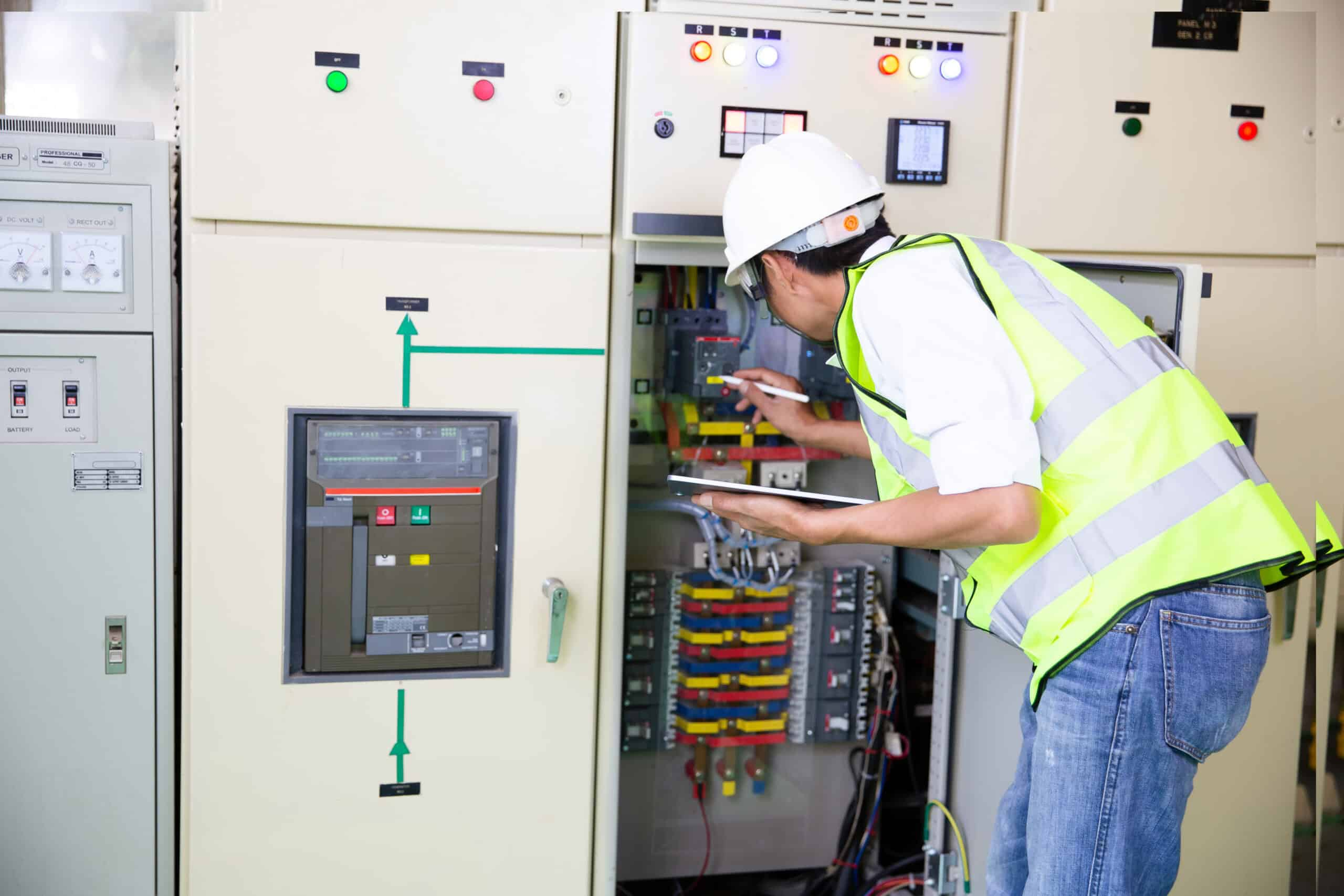

3 เงื่อนไขที่ต้องตรงก่อน Synchronize
การ Synchronize 2 แหล่งไฟต้องให้ค่าทั้ง 3 ตรงกันภายในเกณฑ์ที่ยอมรับได้ ก่อนปิดเบรกเกอร์เชื่อมค่า แม้แตกต่างกันเล็กน้อยก็พอจ่ายไฟร่วมกันได้ แต่ถ้าออกนอกเกณฑ์จะเกิดกระแสฟอลต์ทันที
1. Voltage Magnitude – แรงดันต้องตรงกัน
เวลาจะต่อไฟจาก Generator 2 เครื่องให้ทำงานพร้อมกัน (Sync) แรงดันไฟต้องใกล้เคียงกันมาก ๆ โดยต่างกันได้ไม่เกินประมาณ ±5% เช่น ระบบ 400V ก็ต้องต่างกันไม่เกินราว 20V
ถ้าแรงดันไม่เท่ากัน เช่น เครื่องหนึ่ง 400V แต่อีกเครื่อง 380V จะทำให้ไฟ “ไหลสวนกัน” ระหว่างเครื่อง เกิดกระแส Reactive ทำให้เครื่องร้อน และอาจเสียหายได้
วิธีแก้คือ ปรับแรงดันให้เท่ากันก่อน Sync โดยใช้ AVR (ตัวควบคุมแรงดัน)
- ถ้าเป็นระบบอัตโนมัติ → Controller จะสั่งเพิ่ม/ลดแรงดันให้เอง
- ถ้าเป็นแบบ Manual → คนคุมต้องกดปรับ Raise / Lower เอง
2. Frequency – ความถี่ต้องตรงกัน
ในไทยความถี่มาตรฐานคือ 50 Hz ความต่างที่ยอมรับได้คือ ±0.2 Hz ก่อน Sync ถ้าต่างกันเกินนี้กระแสฟอลต์จะเกิดทันที ที่สำคัญแหล่งที่จะปิดเข้าระบบควรมีความถี่สูงกว่าระบบหลักนิดเดียว เพื่อให้รับโหลดทันทีหลัง Sync ไม่ใช่ดูดโหลดจากเครื่องอื่น
การปรับความถี่ทำผ่าน ใช้ตัวควบคุมรอบเครื่องยนต์ที่เรียกว่า Governor
- ระบบอัตโนมัติ → Controller สั่งเพิ่ม/ลดความเร็วรอบ (Raise / Lower Speed) เอง
- ระบบ Manual → ผู้ควบคุมต้องปรับเพิ่ม/ลดรอบเอง
3. Phase Angle – มุมเฟสต้องตรงกัน
นี่คือ เงื่อนไขที่สำคัญที่สุดและตรวจจับยากที่สุด มุมเฟสของทั้งสองแหล่งต้องต่างกันไม่เกิน ±10 องศา (บางมาตรฐานเข้มถึง ±5 องศา) ก่อนปิดเบรกเกอร์ ถ้ามุมเฟสต่างกัน 180 องศา (ตรงข้ามเฟส) การ Sync จะเหมือนการลัดวงจร ทำให้เกิดกระแสสูงสุดและความเสียหายสูงสุด
มุมเฟสจะเปลี่ยนแปลงตลอดเวลาเนื่องจากความถี่ต่างกันเล็กน้อย Sync Check Relay จะรอจังหวะที่มุมเฟสตรงกันที่สุด แล้วสั่งปิดเบรกเกอร์ในช่วงเวลานั้น เพื่อให้ปิดได้ในจุดที่ปลอดภัย

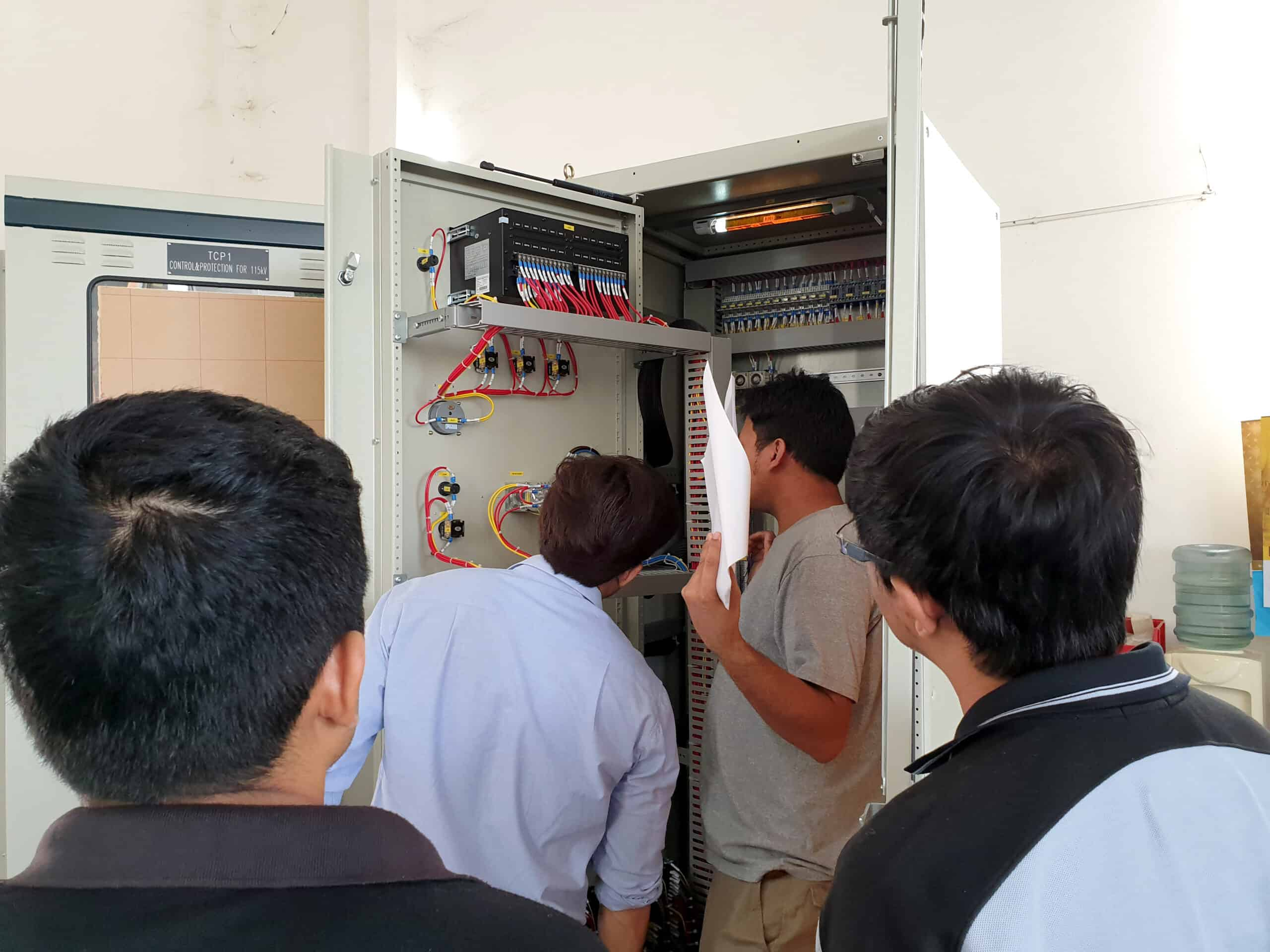

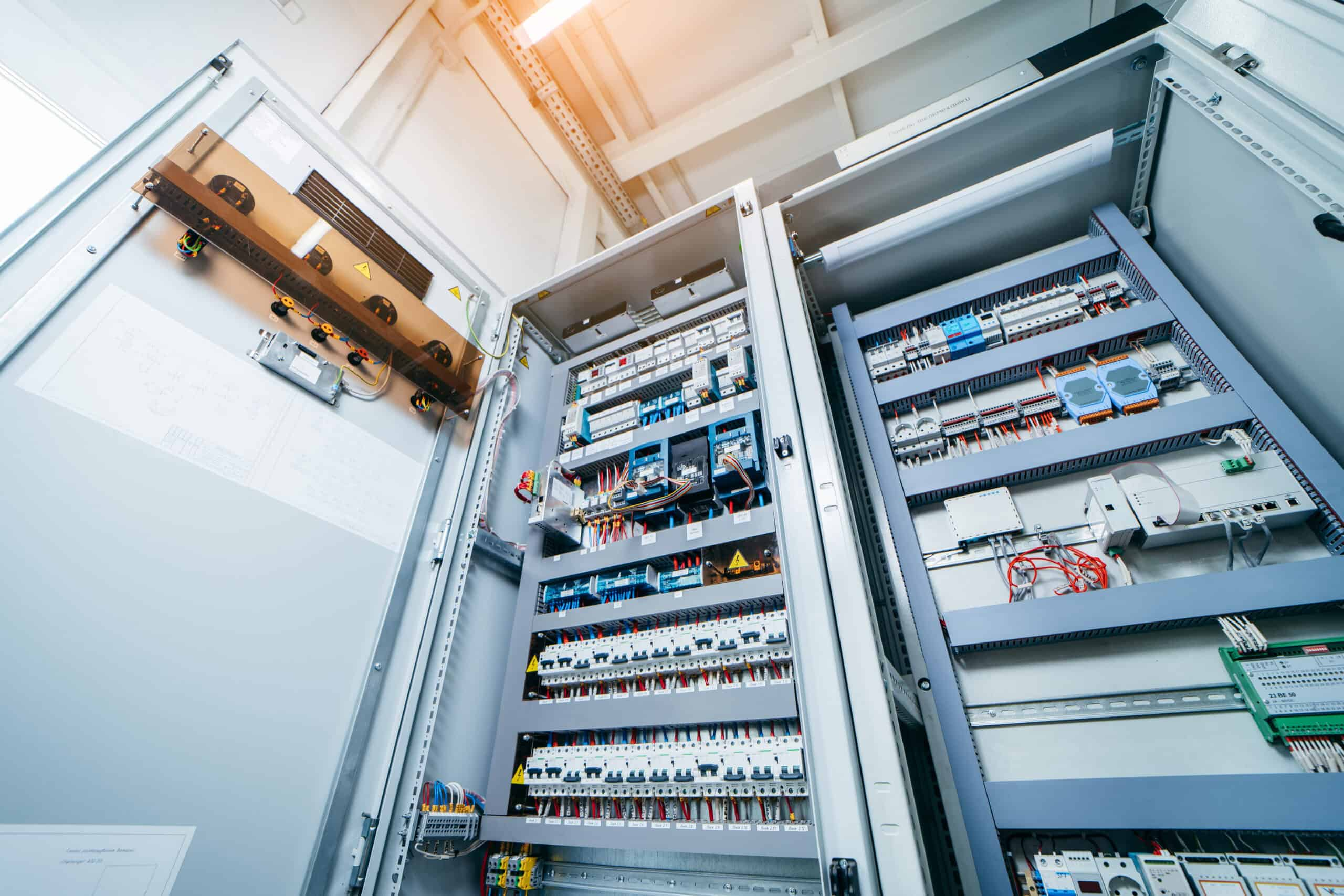

อุปกรณ์หลักภายในตู้ Sync Panel
ตู้ Sync Panel จะมีอุปกรณ์หลายตัวทำงานร่วมกัน เพื่อให้การ Sync Generator ปลอดภัย แม่นยำ และลดความเสี่ยงที่ระบบไฟจะกระชากหรือเสียหาย โดยแต่ละอุปกรณ์มีหน้าที่ต่างกันดังนี้
1. Synchronizing Controller / Auto Sync Module
เป็นสมองหลักของระบบ Auto Sync ทำหน้าที่อ่านค่าแรงดัน ความถี่ และมุมเฟสของทั้งสองแหล่งไฟ แล้วสั่งปรับ Governor และ AVR ให้ค่าตรงกันก่อนสั่งปิดเบรกเกอร์ ยี่ห้อที่นิยม เช่น Woodward, ComAp, Deif และ SEL
2. Sync Check Relay (ANSI 25)
อุปกรณ์ตรวจสอบความพร้อมก่อนปิด Tie Breaker ถ้าแรงดัน ความถี่ หรือมุมเฟสยังไม่ตรงกัน ระบบจะไม่ยอมให้เบรกเกอร์ปิด เพื่อป้องกัน Generator และระบบไฟฟ้าเสียหาย
ช่วยลดความผิดพลาดจากคนควบคุม และช่วยกันปัญหาจากระบบ Auto Sync ได้อีกชั้นหนึ่ง
3. Synchroscope แบบ Analog หรือ Digital
อุปกรณ์แสดงจังหวะเฟสของไฟจากทั้งสองแหล่ง ถ้าเข็มหมุนเร็วแปลว่าความถี่ยังต่างกันมาก แต่ถ้าเข็มหมุนช้าและเข้าใกล้ตำแหน่ง 12 นาฬิกา แปลว่าใกล้ Sync ได้แล้ว ระบบ Manual Sync จำเป็นต้องใช้ตัวนี้ในการดูจังหวะก่อนปิดเบรกเกอร์
4. Double Voltmeter และ Double Frequency Meter
มิเตอร์สำหรับดูค่าแรงดันและความถี่ของทั้งสองฝั่งพร้อมกัน ช่วยให้เปรียบเทียบค่าได้ง่าย และใช้ตัดสินใจว่าจะต้องปรับ Governor หรือ AVR เพิ่มหรือลด
5. Sync Switch (Synchronizing Selector Switch)
สวิตช์ สำหรับเลือกว่าจะ Sync แหล่งไฟไหนเข้ากับแหล่งไหน เช่น Generator กับ Generator หรือ Generator กับ Utility ในระบบที่มีหลายเครื่อง ผู้ควบคุมต้องเลือกคู่ที่จะ Sync ก่อนทุกครั้ง
6. PT (Potential Transformer) ทั้งสองฝั่ง
ทำหน้าที่ลดแรงดันจากระบบจริงให้ต่ำลง เพื่อส่งสัญญาณให้อุปกรณ์วัดและอุปกรณ์ Sync ใช้งานได้อย่างปลอดภัย เช่น ลดจาก 400V หรือ 22kV ลงมาเหลือ 110V เพื่อให้ Sync Relay และ Synchroscope อ่านค่าได้แม่นยำและปลอดภัยต่ออุปกรณ์ควบคุม

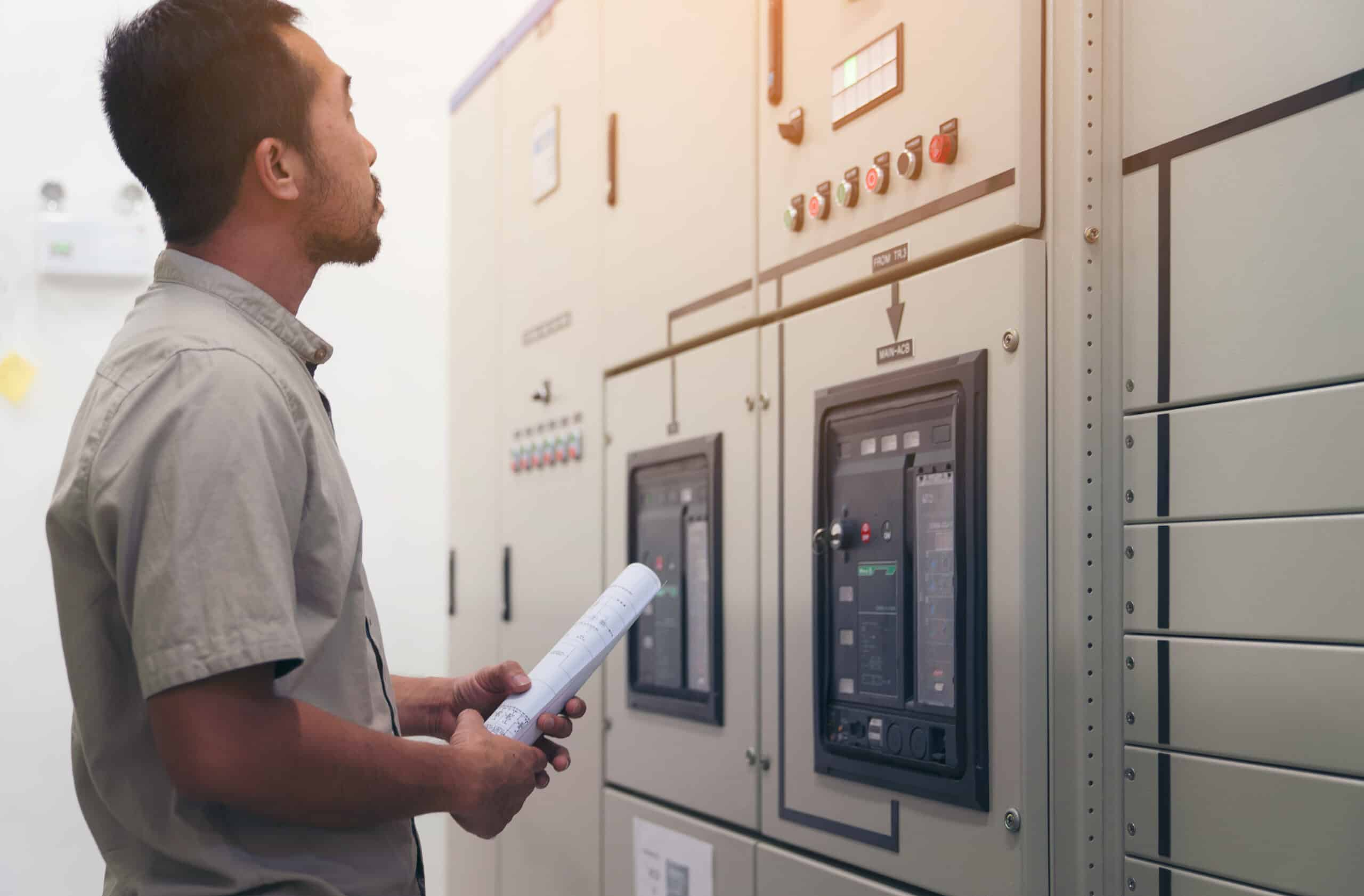

Manual Sync vs Automatic Sync เลือกแบบไหน
ระบบ Sync Panel หลัก ๆ มี 2 แบบ คือ Manual Sync และ Automatic Sync โดยความแตกต่างหลักคือ “ใครเป็นคนควบคุมการ Sync” ระหว่างผู้ปฏิบัติงานกับระบบอัตโนมัติ
Manual Synchronization
ผู้ควบคุมต้องดูค่าแรงดัน ความถี่ และจังหวะเฟสเองผ่าน Synchroscope และมิเตอร์ จากนั้นค่อยปรับรอบเครื่อง (Speed) และแรงดันไฟ (Voltage) ผ่านสวิตช์ Raise/Lower แล้วกดปุ่ม Sync เพื่อปิด Tie Breaker
ระบบจะมี Sync Check Relay คอยตรวจสอบอีกชั้น ถ้าค่ายังไม่ตรงกัน ระบบจะไม่ยอมให้เบรกเกอร์ปิด เพื่อป้องกันความเสียหาย
เหมาะกับ:
- ระบบที่ไม่ต้อง Sync บ่อย
- โรงงานที่ใช้ Generator เป็นไฟสำรอง
- ระบบขนาดเล็กที่มี Generator ไม่กี่ตัว
- หน้างานที่มีช่างไฟฟ้าดูแลประจำ
ข้อดี คือราคาถูกกว่า Auto Sync และระบบไม่ซับซ้อนมาก
Automatic Synchronization
ระบบจะจัดการทุกอย่างอัตโนมัติ ทั้งปรับรอบเครื่อง ปรับแรงดัน และเลือกจังหวะปิด Tie Breaker เอง เมื่อค่าต่าง ๆ ตรงกับระบบหลักแล้วจึงสั่ง Sync
กระบวนการทั้งหมดใช้เวลาประมาณ 30–90 วินาที ขึ้นอยู่กับความเสถียรของเครื่องยนต์ และระบบควบคุม
เหมาะกับ:
- โรงไฟฟ้าและระบบ Cogeneration
- ระบบ Peak Shaving
- Data Center ที่มี Generator หลายตัว
- ระบบที่ต้อง Sync บ่อย หรือไม่มีคนเฝ้าตลอดเวลา
ข้อดี คือแม่นยำ รวดเร็ว และลดความผิดพลาดจากคนควบคุม
ระบบ Hybrid (Semi-Automatic)
เป็นระบบที่รองรับทั้ง Manual และ Auto ในตู้เดียว ผู้ใช้สามารถเลือกโหมดได้ตามสถานการณ์
ปกติอาจใช้งานแบบ Auto แต่ยังสามารถสลับมา Manual ได้เวลาทดสอบระบบ หรือแก้ปัญหาหน้างาน จึงเป็นทางเลือกที่ยืดหยุ่นที่สุด โดยราคาจะอยู่ระหว่าง Manual และ Auto Full System
Tips:
แม้จะมี Auto Sync ก็ควรติด Manual Sync เป็น Backup เพราะถ้า Auto Controller เสีย ระบบยังทำงานได้ ค่าเพิ่มเติมไม่มาก แต่เพิ่มความน่าเชื่อถือของระบบมาก
การใช้งาน Sync Panel ในโครงการจริง
Sync Panel ถูกใช้งานในอาคารและโรงงานหลายประเภท โดยแต่ละงานจะมีรูปแบบการ Sync และความซับซ้อนต่างกัน บางระบบใช้งานเฉพาะช่วงไฟดับ ขณะที่บางระบบต้องทำงานคู่ขนานกับการไฟฟ้าตลอดเวลา ตัวอย่างเช่น
1. โรงพยาบาลที่มี Generator หลายตัว
โรงพยาบาลขนาดใหญ่มักมี Generator 2–4 ตัว สำหรับระบบไฟสำรอง (Standby) ตามมาตรฐาน NFPA 110 ซึ่งกำหนดให้ระบบต้องจ่ายไฟกลับได้ภายใน 10 วินาทีหลังไฟดับ
Sync Panel จะทำหน้าที่นำ Generator ทุกตัวมาเดินขนาน (Parallel) กัน เพื่อรวมกำลังผลิตให้เป็นแหล่งจ่ายไฟเดียว รองรับโหลดสำคัญของทั้งโรงพยาบาล เช่น ห้องผ่าตัด ICU และอุปกรณ์ช่วยชีวิตต่าง ๆ
2. Data Center ระบบ N+1 หรือ 2N
Data Center ที่ต้องการความต่อเนื่องของระบบสูง มักมี Generator หลายตัวทำงานคู่ขนานกัน หรือบางระบบเดินคู่กับ Utility ตลอดเวลา เพื่อรองรับ Uptime ระดับ 99.99% ขึ้นไป
Sync Panel ที่ใช้จึงมักเป็นระบบ Auto Sync ความเร็วสูง พร้อมระบบ Load Sharing เพื่อกระจายโหลดให้ Generator แต่ละตัวรับภาระใกล้เคียงกัน ลดโอกาส Overload และเพิ่มความเสถียรของระบบไฟ
3. โรงไฟฟ้า Cogeneration ในโรงงาน
โรงงานบางแห่งผลิตไฟฟ้าใช้เอง และขายไฟส่วนเกินกลับเข้าระบบของการไฟฟ้า ทำให้ต้องมี Sync Panel สำหรับ Sync Generator เข้ากับ Grid ได้อย่างปลอดภัย
ระบบประเภทนี้ ต้องรองรับทั้งโหมดรับไฟเข้า (Import) และจ่ายไฟออก (Export) พร้อมระบบ Protection ตามมาตรฐานของ กฟภ. หรือ กฟน. รวมถึงระบบ Anti-Islanding เพื่อป้องกันการจ่ายไฟย้อนเข้าระบบขณะ Grid ดับ
4. โครงการ Renewable Energy
โครงการ Solar Farm และ Wind Farm ที่ขายไฟเข้าระบบ ก็ต้องมีระบบ Sync เช่นกัน แต่จะต่างจาก Generator แบบหมุนทั่วไป เพราะใช้ Inverter เป็นตัวควบคุมหลัก
แม้ Grid-Tie Inverter จะมีฟังก์ชัน Sync ในตัวอยู่แล้ว แต่ตู้ Main Switchgear ที่เชื่อมต่อกับ Grid ก็ยังต้องมี Sync Check Relay และระบบ Protection เพื่อเพิ่มความปลอดภัยและให้เป็นไปตามมาตรฐานของการไฟฟ้า

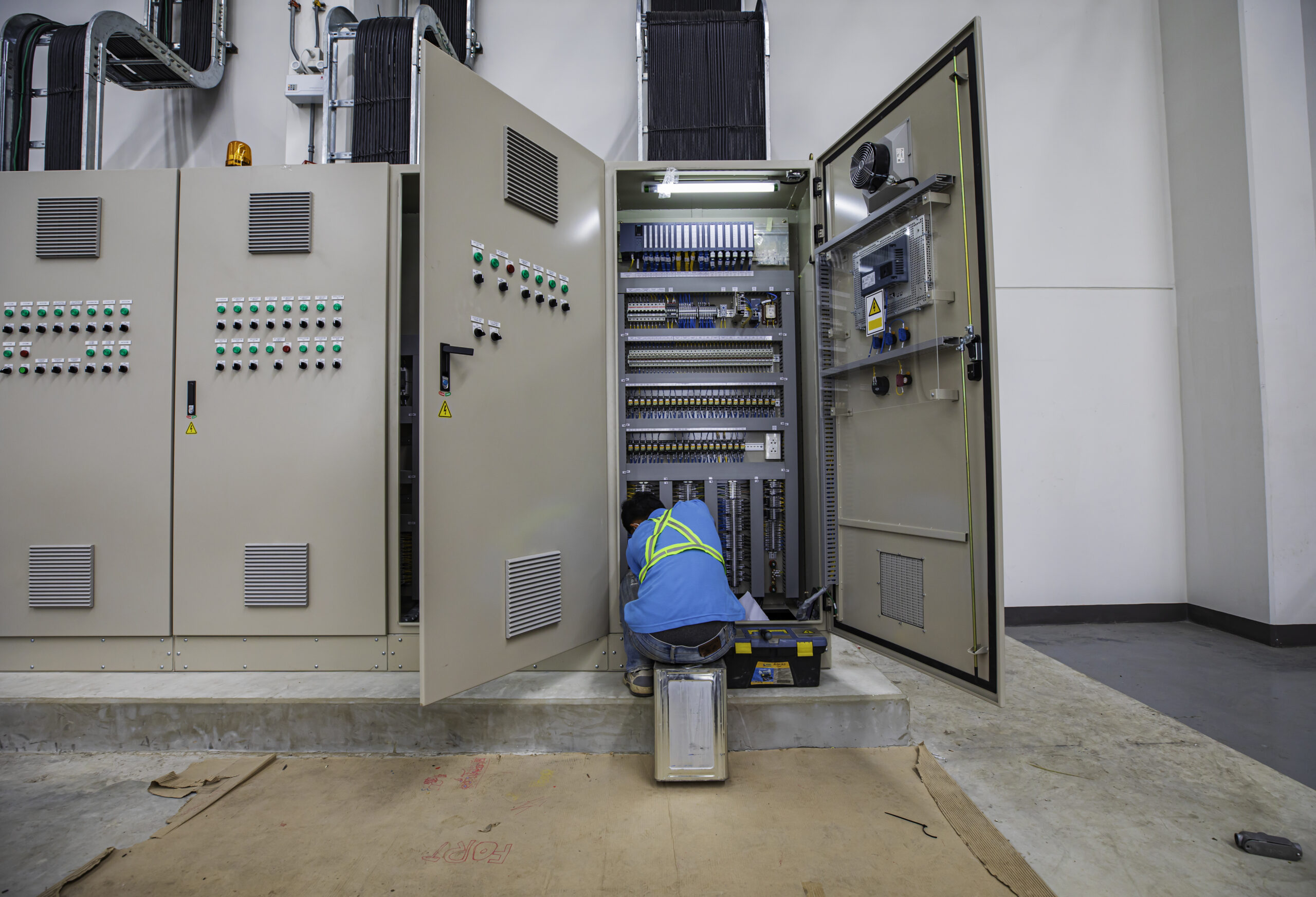

มาตรฐานและกฎเกณฑ์ที่ต้องรู้
การติดตั้ง Sync Panel ต้องเป็นไปตามมาตรฐานสากลและกฎของการไฟฟ้าในไทย โดยเฉพาะระบบที่จะเชื่อมกับ Grid ของการไฟฟ้า ต้องผ่านการอนุมัติก่อนจ่ายไฟ ก่อนเริ่มใช้งานจริง
IEEE 1547 – มาตรฐาน Grid Interconnection
เป็นมาตรฐานสากลสำหรับการเชื่อมต่อแหล่งจ่ายไฟ เช่น Generator, Solar หรือระบบผลิตไฟฟ้าอื่น ๆ เข้ากับ Grid
มาตรฐานนี้จะกำหนดเงื่อนไขสำคัญ เช่น ค่าแรงดัน ความถี่ มุมเฟส และระบบ Protection ที่ต้องมี เพื่อให้การ Sync มีความปลอดภัยและไม่กระทบต่อระบบไฟฟ้าหลัก
กฎการไฟฟ้าส่วนภูมิภาค (กฟภ.) และนครหลวง (กฟน.)
โรงงาน หรือโครงการที่ต้องการเดินระบบแบบ Parallel กับการไฟฟ้า จำเป็นต้องยื่นเอกสารและผ่านการตรวจสอบจาก กฟภ. หรือ กฟน. ก่อน
เอกสารที่ใช้มักประกอบด้วย:
- Single Line Diagram
- ค่า Setting ของ Protection Relay
- ระบบ Anti-Islanding
- ผลทดสอบการ Sync และระบบป้องกันต่าง ๆ
หากระบบไม่ผ่านเกณฑ์ การไฟฟ้าอาจไม่อนุญาตให้เชื่อมต่อกับ Grid
NFPA 110 – มาตรฐาน Emergency Power Systems
เป็นมาตรฐานสำหรับระบบไฟสำรองในอาคารสำคัญ เช่น โรงพยาบาลและ Data Center
มาตรฐานนี้กำหนดเรื่องสำคัญหลายอย่าง เช่น:
- เวลาที่ Generator ต้องเริ่มจ่ายไฟหลังไฟดับ
- การทดสอบระบบเป็นประจำ
- การทำ Load Test
- การบำรุงรักษาระบบไฟสำรองและ Sync System
เพื่อให้มั่นใจว่าเมื่อเกิดเหตุฉุกเฉิน ระบบจะสามารถทำงานได้จริงอย่างปลอดภัย
สรุป
ตู้ Sync Panel คือระบบควบคุมที่ช่วยให้ Generator หลายตัว หรือ Generator กับการไฟฟ้า สามารถทำงานร่วมกันได้อย่างปลอดภัย โดยต้องควบคุมให้แรงดัน ความถี่ และมุมเฟสตรงกันก่อนเชื่อมต่อ ระบบนี้สำคัญมากในโรงพยาบาล Data Center โรงงาน และโครงการพลังงานต่าง ๆ เพราะช่วยเพิ่มความเสถียรของระบบไฟและลดความเสียหายที่อาจเกิดจากการ Sync ผิดพลาด การเลือกใช้ Manual หรือ Auto Sync ควรพิจารณาตามลักษณะงาน งบประมาณ และความต่อเนื่องของระบบที่ต้องการ
FAQ
Q1: ถ้ามี Generator แค่ 1 ตัว จำเป็นต้องใช้ Sync Panel ไหม?
A: ไม่จำเป็น ส่วนใหญ่ใช้แค่ ATS (Automatic Transfer Switch) ก็เพียงพอ โดย Sync Panel จะใช้เมื่อมี Generator มากกว่า 1 ตัว หรือมีการเดินระบบคู่กับการไฟฟ้า
Q2: Sync Panel ต่างจาก ATS ยังไง?
A: ATS ทำหน้าที่สลับแหล่งจ่ายไฟ ส่วน Sync Panel ทำหน้าที่เชื่อมแหล่งจ่ายไฟให้ทำงานพร้อมกัน ซึ่งมีความซับซ้อนมากกว่า
Q3: ถ้า Sync ผิดจังหวะ จะเกิดอะไรขึ้น?
A: อาจเกิดกระแสกระชากสูง คล้ายการลัดวงจร ทำให้ Generator, หม้อแปลง หรืออุปกรณ์ Switchgear เสียหายได้
Q4: ระบบ Auto Sync ปลอดภัยกว่า Manual จริงไหม?
A: ปลอดภัยและแม่นยำกว่า เพราะระบบจะคำนวณและเลือกจังหวะ Sync อัตโนมัติ ลดความผิดพลาดจากคนควบคุม
Q5: ระบบ Auto Sync ยังจำเป็นต้องมี Manual Backup ไหม?
A: ควรมี เพราะหาก Controller หรือระบบอัตโนมัติมีปัญหา ยังสามารถสลับมา Sync แบบ Manual ได้ในกรณีฉุกเฉิน
