Thermal Scan ระบบไฟฟ้าด้วยกล้องอินฟราเรด คืออะไร? ควรตรวจเมื่อไหร่

25 June 2026

Thermal Scan ตู้ไฟฟ้า คือการตรวจสอบสภาพภายในตู้ MDB และตู้คอนโทรลด้วยกล้องอินฟราเรด (Infrared Thermography) เพื่อค้นหาจุดที่มีอุณหภูมิสูงผิดปกติ เช่น ขั้วต่อหลวม สายไฟเสื่อมสภาพ หรือเบรกเกอร์โหลดเกิน ก่อนที่จะลุกลามเป็นไฟไหม้หรือระบบล่มเต็มอาคาร โดยไม่ต้องเปิดฝาตู้และไม่ต้องตัดไฟ

บทความนี้จะพาไปรู้จักหลักการทำงานของ Thermal Scan ปัญหาที่สามารถตรวจพบได้ ขั้นตอนการตรวจตามมาตรฐาน NETA เกณฑ์การประเมินความรุนแรงจากอุณหภูมิ และความถี่ที่เหมาะสมในการตรวจสอบระบบไฟฟ้า

Thermal Scan ตู้ไฟฟ้าคืออะไร?

Thermal Scan หรือ Infrared Thermography คือเทคนิคการตรวจวินิจฉัยสภาพอุปกรณ์ไฟฟ้าด้วยกล้องอินฟราเรดที่จับคลื่นความร้อนที่ปล่อยออกจากพื้นผิวของอุปกรณ์ไฟฟ้า แล้วแปลงเป็นภาพสีที่แสดงระดับอุณหภูมิ ทำให้เห็นจุดที่ร้อนผิดปกติได้ทันที โดยไม่ต้องสัมผัสอุปกรณ์

ในตู้ไฟฟ้า จุดร้อนผิดปกติส่วนใหญ่เกิดที่ขั้วต่อ บัสบาร์ และเบรกเกอร์ที่รับโหลดเกินกำลัง การตรวจจับด้วยตาเปล่า หรือเครื่องมือธรรมดามองไม่เห็น แต่กล้องอินฟราเรดสามารถจับอุณหภูมิที่ต่างกันแค่ 0.1°C ได้ ทำให้พบปัญหาตั้งแต่ระยะแรกที่ยังแก้ไขง่าย

จุดสำคัญ:

Thermal Scan ต้องทำขณะตู้ไฟฟ้ามีไฟ และรับโหลดอย่างน้อย 40% ของพิกัด เพราะปัญหาความร้อนจะแสดงตัวเฉพาะ เมื่อมีกระแสไหลผ่านจริง การสแกนตอนตู้ว่างหรือ Shutdown ไม่พบอะไรเลย

Thermal Scan ตรวจเจออะไรในตู้ไฟฟ้าได้บ้าง

ปัญหาที่ Thermal Scan ตรวจเจอได้ครอบคลุมเกือบทุกอย่างที่เกี่ยวกับความร้อนผิดปกติในระบบไฟฟ้า ตั้งแต่จุดเล็กๆ อย่างน็อตหลวม ไปจนถึงปัญหาใหญ่อย่างหม้อแปลงเสื่อมสภาพ ทุกปัญหาเหล่านี้นำไปสู่ไฟไหม้ได้ทั้งหมดถ้าไม่จัดการ โดยปัญหาที่ตรวจเจอได้บ่อยมีดังนี้

1. ขั้วต่อ (Termination) หลวมหรือเสื่อม

จุดที่พบบ่อยที่สุด คือขั้วต่อสายไฟกับเบรกเกอร์ ขั้วต่อบัสบาร์ และจุด Crimping ที่หางปลา เมื่อขั้วหลวม Contact Resistance เพิ่ม กระแสไหลผ่านความต้านทานสูง สร้างความร้อน I²R ที่ผิดปกติ ภาพอินฟราเรดจะแสดงเป็นจุดสีแดง-เหลืองที่ขั้วต่อชัดเจน

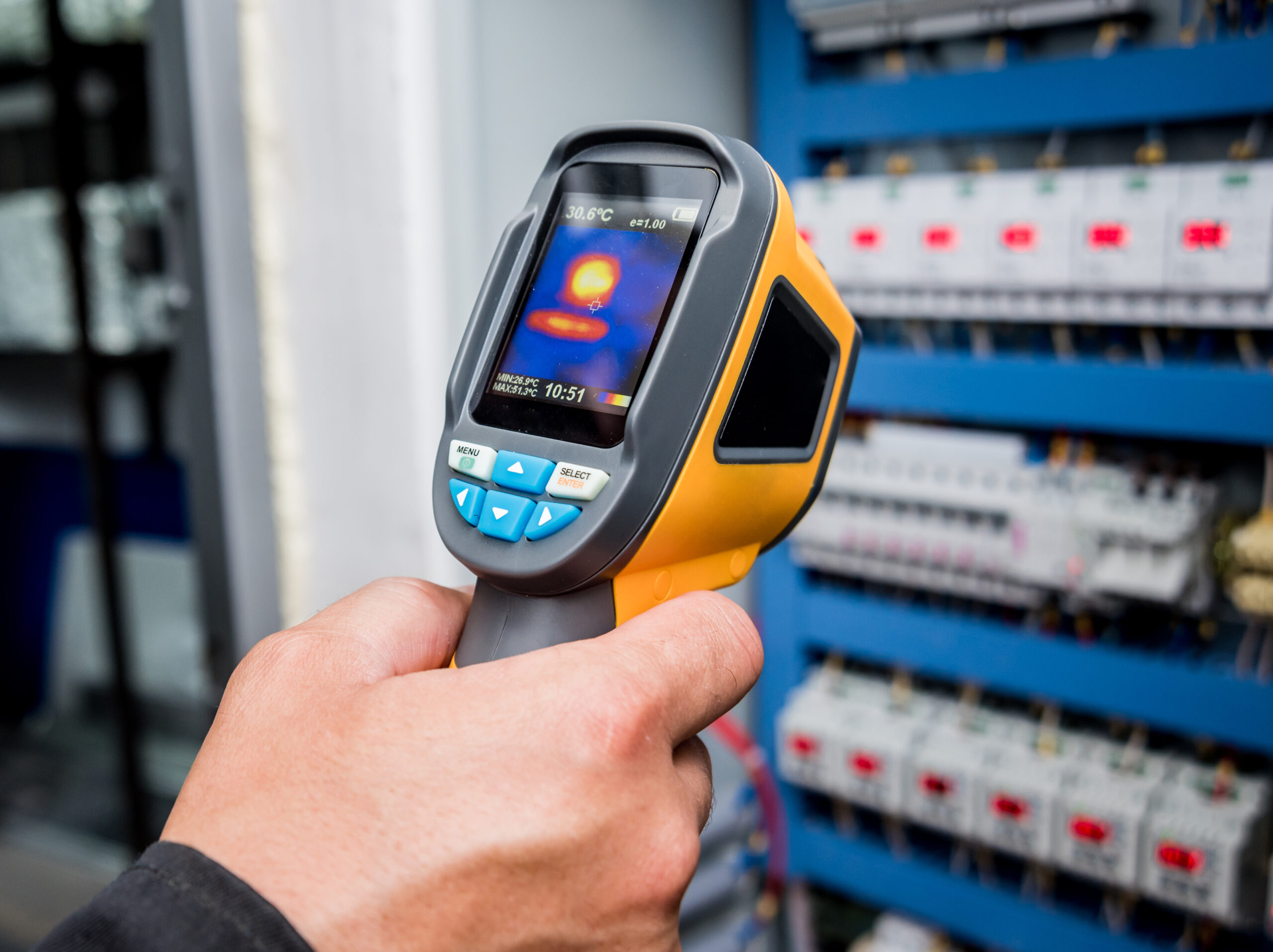

2. เบรกเกอร์โหลดเกินกำลัง

เบรกเกอร์ที่ถูกออกแบบให้รับโหลด 80% ของพิกัด แต่ในทางปฏิบัติบางตัวรับโหลดถึง 95-100% เป็นเวลานาน ภายในเบรกเกอร์จะร้อนสะสม ทำให้ Contact ภายในเสื่อม Thermal Scan จะแสดงเบรกเกอร์ที่ร้อนกว่าตัวข้างเคียงอย่างชัดเจน

3. บัสบาร์ผิดปกติ

จุดต่อบัสบาร์ระหว่าง Section หรือจุดที่ขันน็อตไม่แน่นพอ จะแสดงเป็นแถบร้อนตามแนวบัสบาร์ บางครั้งเกิดจากการขยายตัวของโลหะตามอุณหภูมิแล้วน็อตคลายตัวเอง ปัญหานี้ถ้าไม่แก้จะลุกลามเป็นไฟไหม้ภายใน 6-12 เดือน

4. Capacitor Bank เสื่อมสภาพ

Cap Bank ที่เสื่อมจะมีหลาย Cell ที่ทำงานไม่เต็มประสิทธิภาพ ดึงกระแสไม่สมดุล Cap ที่เสื่อมจะร้อนกว่า Cap ดี ภาพ Thermal Scan แสดงความต่างนี้ได้ชัดเจน บอกล่วงหน้าก่อน Cap ระเบิดได้หลายเดือน

5. หม้อแปลงไฟฟ้าผิดปกติ

ตัวถังหม้อแปลงที่ร้อนผิดปกติ บอกได้ว่ามีปัญหาภายใน เช่น Winding ลัดวงจรเล็กน้อย น้ำมันเสื่อมสภาพ หรือ Cooling System ไม่ทำงาน Thermal Scan ที่ถังหม้อแปลงและท่อระบายอากาศช่วยตรวจพบปัญหาก่อนหม้อแปลงจะเสีย

6. มอเตอร์และอุปกรณ์โหลด

Thermal Scan สามารถตรวจพบความร้อนผิดปกติที่ Contactor, Overload Relay, Soft Starter และวงจรควบคุมมอเตอร์ หากอุณหภูมิสูงกว่าปกติ อาจชี้ได้ว่ามอเตอร์ทำงานหนักเกินไป รับโหลดเกิน หรือมีชิ้นส่วนภายในเริ่มเสื่อมสภาพ

ขั้นตอนการทำ Thermal Scan ตามมาตรฐาน NETA

NETA เป็นการมาตรฐานที่กำหนดแนวทางการตรวจสอบไว้อย่างเป็นระบบ ตั้งแต่การเตรียมความพร้อมก่อนเข้าตรวจ การเก็บข้อมูล ไปจนถึงการวิเคราะห์ผล โดยมีขั้นตอนสำคัญดังนี้

1. เตรียมตู้ก่อนสแกน

ก่อนสแกน ตู้ต้องทำงานปกติอย่างน้อย 30 นาที โหลดต้องอยู่ที่ 40% ขึ้นไปของพิกัด ตามข้อกำหนด NETA หากโหลดต่ำเกินไป จุดบกพร่องอาจยังไม่สร้างความร้อนมากพอให้กล้องตรวจจับได้

2. เปิดฝาตู้ขณะมีไฟ

ขั้นตอนนี้ต้องใช้ช่างที่ผ่านการอบรม NFPA 70E และสวม PPE Category 2 ขึ้นไป เพราะมีความเสี่ยง Arc Flash กล้องอินฟราเรดส่วนใหญ่ไม่สามารถมองทะลุประตูตู้ที่เป็นโลหะได้ จึงต้องเปิดประตูเพื่อให้กล้องเห็นจุดภายในโดยตรง หากต้องการทำความเข้าใจเกี่ยวกับความเสี่ยงและแนวทางป้องกัน

สามารถอ่านเพิ่มเติมได้ที่ Arc Flash อันตรายแค่ไหน และวิธีป้องกันในตู้ไฟฟ้าโรงงาน

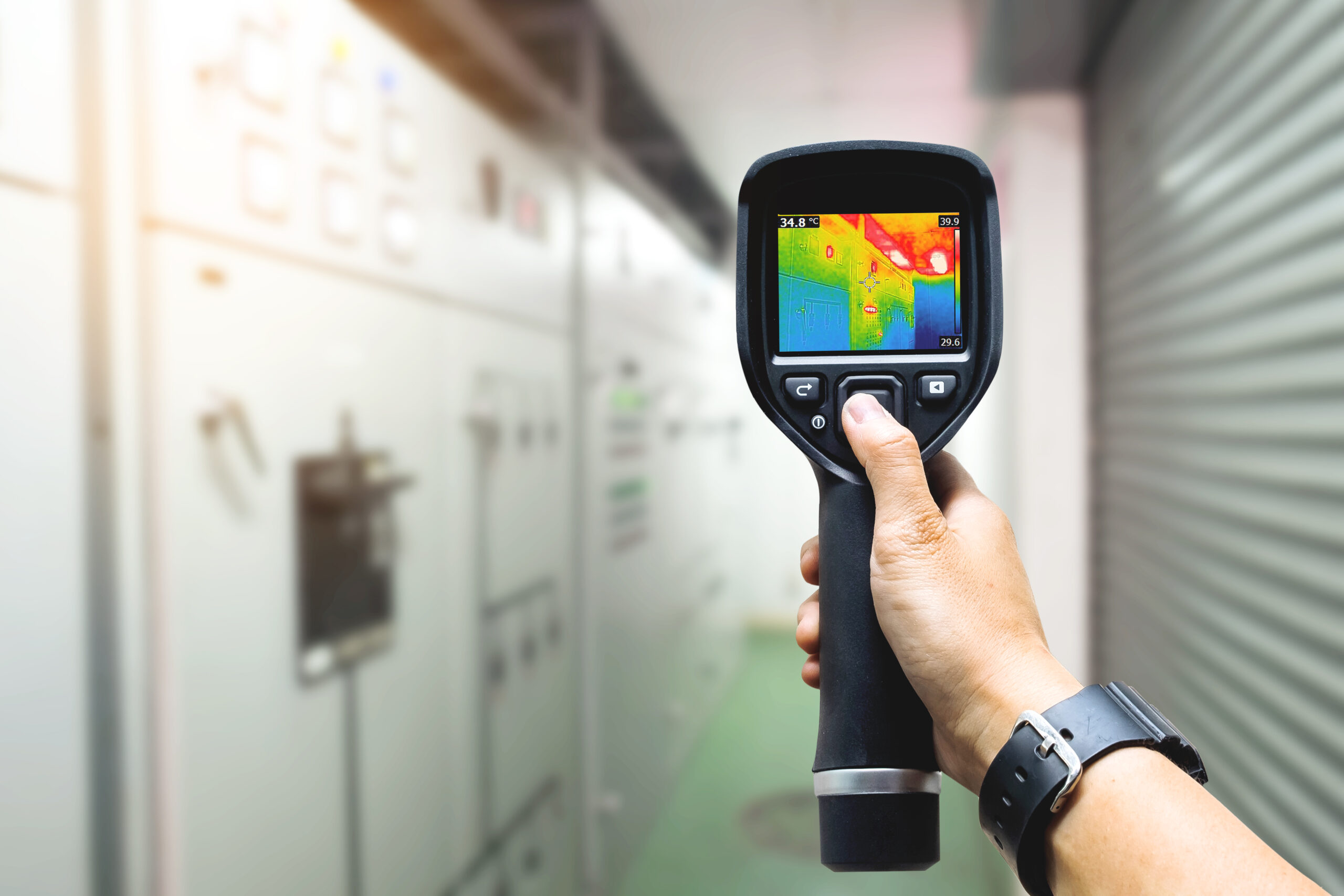

3. สแกนตามลำดับมาตรฐาน

สแกนจาก Main Incoming → Main Breaker → Busbar → Feeder Breaker → จุดต่อสายออก ตามลำดับ พร้อมถ่ายภาพคู่ทั้ง Thermal Image และ Visual Image ของจุดที่พบความผิดปกติ รวมถึงบันทึกค่า Load Current และ Ambient Temperature เพื่อใช้วิเคราะห์ผลแ ละติดตามแนวโน้มในอนาคต.

4. วิเคราะห์ผลตามเกณฑ์ NETA

หลังการสแกน จะนำผลที่ได้มาเปรียบเทียบกับจุดอ้างอิงและประเมินความรุนแรงตามค่า ΔT (ความแตกต่างของอุณหภูมิ) เพื่อกำหนดความเร่งด่วนในการแก้ไข โดย NETA แบ่งระดับความรุนแรงออกเป็น 4 ระดับ ดังนี้

ระดับ 1: เฝ้าติดตามและตรวจซ้ำตามรอบ
ระดับ 2: วางแผนซ่อมบำรุงตามกำหนด
ระดับ 3: ดำเนินการซ่อมโดยเร็ว เพื่อลดความเสี่ยง
ระดับ 4: มีความเสี่ยงสูง ควรหยุดระบบ (Shutdown) และแก้ไขทันที

5. จัดทำรายงานพร้อมภาพ

ผลการตรวจจะถูกรวบรวมเป็นรายงาน โดยแสดงภาพ Thermal Image ควบคู่กับ Visual Image พร้อมระบุค่า ΔT ระดับความรุนแรง และคำแนะนำในการแก้ไข เพื่อใช้วางแผนซ่อมบำรุง ติดตามผลในอนาคต และจัดเก็บเป็นเอกสารอ้างอิงตามระบบบริหารคุณภาพ เช่น ISO 9001

เกณฑ์อุณหภูมิที่บอกความรุนแรง

ค่า ΔT เป็นตัวชี้วัดสำคัญที่ใช้ประเมินความผิดปกติของอุปกรณ์ไฟฟ้าจากภาพ Thermal Scan โดยยิ่งอุณหภูมิแตกต่างจากจุดอ้างอิงมากเท่าใด ก็ยิ่งสะท้อนถึงความเสี่ยงที่สูงขึ้น ซึ่งสามารถแบ่งระดับความรุนแรงได้ดังนี้

ระดับ 1 – ΔT 1-3°C เทียบกับ อุณหภูมิแวดล้อม (Ambient)

ความผิดปกติเริ่มต้น ยังไม่มีอันตรายเร่งด่วน แค่ต้องตรวจซ้ำในรอบถัดไป (3-6 เดือน) เพื่อดูว่าอุณหภูมิเพิ่มขึ้นหรือไม่ บางครั้งเกิดจากโหลดสูงชั่วคราว ไม่ใช่ปัญหาจริงของอุปกรณ์

ระดับ 2 – ΔT 4-15°C เทียบกับ อุณหภูมิแวดล้อม (Ambient)

เป็นความผิดปกติระดับปานกลางที่ควรได้รับการแก้ไขตามแผนบำรุงรักษาในช่วง Shutdown ครั้งถัดไป มักเกิดจากขั้วต่อหลวมหรือสายไฟเริ่มเสื่อมสภาพ หากปล่อยไว้ ความร้อนอาจเพิ่มขึ้นจนกลายเป็นปัญหาระดับรุนแรงได้ในอนาคต.

ระดับ 3 – ΔT 16-40°C เทียบกับ อุณหภูมิแวดล้อม (Ambient)

ต้องเร่งซ่อม ไม่เกิน 2-4 สัปดาห์ จุดร้อนเริ่มเสี่ยงต่อการเกิดไฟไหม้ ขั้วต่อหรือสายไฟอาจหลอมในระยะใกล้ ต้องวางแผน Shutdown เพื่อซ่อมแม้จะเสียโอกาสการผลิต

ระดับ 4 – ΔT มากกว่า 40°C เทียบกับ อุณหภูมิแวดล้อม (Ambient)

อันตรายเร่งด่วน ต้อง Shutdown ตู้และซ่อมทันที จุดร้อนระดับนี้ใกล้จุดที่อุปกรณ์จะเสียหายถาวรหรือเกิดไฟไหม้ ไม่ควรเดินเครื่องต่อเลยแม้แต่วันเดียว

⚠️ข้อควรระวัง:

การทำ Thermal Scan ภายในตู้ไฟฟ้าขณะมีไฟถือเป็นงาน Energized Work ที่มีความเสี่ยงจากไฟฟ้าดูดและ Arc Flash ผู้ปฏิบัติงานควรผ่านการอบรมที่เกี่ยวข้องและสวม PPE ที่เหมาะสมตามมาตรฐานความปลอดภัยทุกครั้ง

โรงงานควรทำ Thermal Scan บ่อยแค่ไหน

ความถี่ในการทำ Thermal Scan ขึ้นกับขนาดของระบบไฟฟ้า ความสำคัญของอาคาร และข้อกำหนดของบริษัทประกันภัย โดยทั่วไปแบ่งเป็น 3 ระดับ ตามมาตรฐาน NFPA 70B

ทุก 12 เดือน – มาตรฐานทั่วไป

ตู้ MDB และ Sub-Distribution Board ของอาคารทั่วไป โรงงานขนาดเล็กถึงกลาง ควรทำปีละ 1 ครั้ง เป็นความถี่ที่บริษัทประกันภัยส่วนใหญ่ยอมรับ ใช้เป็นเงื่อนไขให้ส่วนลดเบี้ยประกันได้ 5-10%

ทุก 6 เดือน – งานสำคัญหรือโหลดสูง

โรงพยาบาล ศูนย์ข้อมูล โรงงานที่ทำงาน 24 ชั่วโมง ควรทำทุก 6 เดือน เพราะระบบทำงานต่อเนื่อง โหลดสูงสม่ำเสมอ และผลกระทบจาก Downtime สูงมาก การ Scan ทุก 6 เดือนช่วยจับปัญหาได้เร็วก่อนระบบล่ม

ทุก 3 เดือน – ระบบสำคัญที่สุด

ตู้ไฟฟ้าใน Critical Process ที่ Downtime หมายถึงความเสียหายหลายล้านบาทต่อชั่วโมง เช่น Wafer Fab โรงงานสารเคมีต่อเนื่อง ระบบ Generator ของโรงพยาบาล ต้อง Scan ทุก 3 เดือนเป็นมาตรฐาน

หลังการปรับปรุงหรือเปลี่ยนอุปกรณ์

นอกจากความถี่ปกติ ควร Scan เพิ่มหลัง Major Overhaul หรือเปลี่ยน Breaker, Busbar ใหม่ เพื่อตรวจสอบว่าการขันน็อต และการเชื่อมต่อทำได้ถูกต้อง เพื่อป้องกันปัญหาที่อาจมาจากการติดตั้งไม่ดี

สรุป

Thermal Scan ตู้ไฟฟ้าเป็นเครื่องมือสำคัญในการบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance) ช่วยตรวจพบความผิดปกติ เช่น ขั้วต่อหลวม เบรกเกอร์โหลดเกิน บัสบาร์ร้อนผิดปกติ และ Capacitor Bank เสื่อมสภาพ ก่อนเกิดความเสียหายรุนแรงหรืออัคคีภัย

การตรวจตามมาตรฐาน NETA และ NFPA 70B ช่วยให้ผลการตรวจมีความน่าเชื่อถือ สามารถใช้วางแผนบำรุงรักษา ลดความเสี่ยงของระบบไฟฟ้า และใช้เป็นเอกสารอ้างอิงด้านความปลอดภัยหรือการประกันภัยได้

FAQ

Q1: Thermal Scan ทำเองได้ไหม?

A: ไม่แนะนำ เพราะต้องเปิดประตูตู้ขณะมีไฟ ซึ่งเป็นงาน Energized Work ที่มีความเสี่ยง Arc Flash ช่างต้องผ่านการอบรม NFPA 70E และสวม PPE Category 2 ขึ้นไป

Q2: ค่าใช้จ่าย Thermal Scan ตู้ไฟฟ้าโดยประมาณเท่าไหร่?

A: ราคาตรวจอยู่ที่ 5,000-15,000 บาทต่อตู้ หากเป็นตู้ MDB ขนาดมาตรฐานในโรงงานทั่วไป แต่ถ้าเป็นชุดอาคารใหญ่ที่มี MDB+SDB หลายตู้ มักได้ราคาแพ็คเกจ 30,000-100,000 บาท ขึ้นกับจำนวนตู้และความซับซ้อน

Q3: ทำ Thermal Scan ต้อง Shutdown ไหม?

A: ไม่ต้อง เพราะการตรวจต้องทำขณะตู้มีไฟและรับโหลด 40% ขึ้นไป ปัญหาความร้อนจะแสดงเฉพาะตอนมีกระแสไหลจริง

Q4: ภาพ Thermal Scan อ่านยากไหม ดูเองได้ไหม?

A: สามารถดูเองได้ แต่ไม่สามารถสรุปผลเองได้ เพราะการประเมินความรุนแรงต้องพิจารณาค่า ΔT โหลดของอุปกรณ์ และสภาพแวดล้อมร่วมด้วย จึงควรให้ผู้เชี่ยวชาญเป็นผู้วิเคราะห์ผล

Q5: Thermal Scan แทน PM ปกติได้ไหม?

A: ไม่ได้ Thermal Scan ใช้ตรวจหาความร้อนผิดปกติของอุปกรณ์ไฟฟ้าเท่านั้น แต่ไม่สามารถวัดค่า Insulation Resistance, Contact Resistance หรือทดสอบการทำงานของเบรกเกอร์ได้ จึงควรทำควบคู่กับการ PM ตามรอบเพื่อให้ตรวจสอบสภาพระบบไฟฟ้าได้ครบถ้วน
