ถ้าคุณกำลังจะติดตั้งระบบไฟฟ้าให้บ้าน อาคาร หรือโรงงาน สิ่งแรกที่ต้องรู้คือ มาตรฐานการติดตั้งไฟฟ้า กฟภ เพราะถ้าติดตั้งไม่ถูกต้องตามข้อกำหนดของการไฟฟ้าส่วนภูมิภาค นอกจากจะไม่ผ่านการตรวจรับแล้ว ยังเสี่ยงต่อไฟฟ้าลัดวงจร ไฟรั่ว หรือแม้แต่ไฟไหม้อีกด้วย
จากที่ SK Power Electric ทำงานด้านระบบไฟฟ้าและตู้ควบคุมไฟฟ้ามากว่า 10,000 โปรเจกต์ เราเห็นปัญหาที่เกิดจากการติดตั้งไม่ได้มาตรฐานมาเยอะมาก ทั้งสายไฟร้อนจัดจนฉนวนละลาย เบรกเกอร์ไม่ตัดไฟเมื่อเกิดปัญหา หรือระบบสายดินที่ไม่ทำงาน บทความนี้จะอธิบายให้คุณเข้าใจ มาตรฐานการติดตั้งไฟฟ้า กฟภ แบบครบทุกด้าน ตั้งแต่ระบบแรงต่ำ แรงสูง ระบบป้องกัน ไปจนถึงการเดินสายไฟ
มาตรฐานการติดตั้งไฟฟ้า กฟภ คืออะไร
มาตรฐานการติดตั้งไฟฟ้า กฟภ คือข้อกำหนดและหลักเกณฑ์ที่การไฟฟ้าส่วนภูมิภาคกำหนดขึ้น เพื่อให้การติดตั้งระบบไฟฟ้าในทุกอาคารและสถานที่มีความปลอดภัยสูงสุด ครอบคลุมตั้งแต่มาตรฐานแรงดันไฟฟ้า กฟภ การเลือกใช้วัสดุ การออกแบบระบบ ไปจนถึงการตรวจสอบและทดสอบก่อนใช้งาน
พูดง่ายๆ คือ มาตรฐานนี้เป็นเหมือน “คู่มือ” ที่บอกว่าต้องทำอะไรบ้างให้ระบบไฟฟ้าปลอดภัย ทั้งสำหรับคนที่ใช้งานและตัวอาคารเอง ถ้าปฏิบัติตามอย่างถูกต้อง จะช่วยลดความเสี่ยงจากไฟฟ้าดูด ไฟฟ้าลัดวงจร และไฟไหม้ได้อย่างมาก
สิ่งสำคัญที่ต้องเข้าใจคือ มาตรฐานนี้ไม่ได้เป็นแค่ข้อแนะนำ แต่เป็นข้อบังคับที่ต้องปฏิบัติตาม ถ้าติดตั้งไม่ถูกมาตรฐาน กฟภ มีสิทธิ์ไม่อนุญาตให้ใช้ไฟ หรือสั่งให้แก้ไขจนกว่าจะผ่านเกณฑ์
การติดตั้งระบบแรงต่ำ (Low Voltage: 400/230V)
การติดตั้งระบบไฟฟ้าแรงต่ำ คือระบบที่ใช้กันทั่วไปในบ้านพักอาศัย อาคารสำนักงาน และร้านค้าต่างๆ โดยมีแรงดัน 400/230V ซึ่งเป็นระบบที่คนส่วนใหญ่ต้องเจอในชีวิตประจำวัน มาตรฐาน กฟภ กำหนดข้อปฏิบัติสำหรับระบบแรงต่ำไว้อย่างชัดเจน เพื่อให้ทุกจุดของระบบไฟฟ้าปลอดภัยตั้งแต่ตู้ไฟไปจนถึงปลั๊กไฟ
ข้อกำหนดสำคัญของการติดตั้งระบบแรงต่ำมีดังนี้:
- ใช้สายไฟที่ทนแรงดันได้ 450/750V หรือสูงกว่า เช่น สาย VAF, NYY ซึ่งเป็นสายไฟมาตรฐานที่ผ่านการรับรอง
- ติดตั้ง เครื่องตัดไฟรั่ว (RCD/ELCB) สำหรับวงจรในบริเวณที่มีความเสี่ยง เช่น ห้องน้ำ ห้องครัว หรือพื้นที่ที่มีความชื้น เพราะบริเวณเหล่านี้มีโอกาสเกิดไฟฟ้ารั่วสูง
- ติดตั้ง เบรกเกอร์ (MCCB/MCB) ภายในตู้ไฟฟ้าแรงต่ำหรือตู้คอนซูมเมอร์ เพื่อป้องกันไฟฟ้าลัดวงจร เมื่อกระแสไฟฟ้าเกินค่าที่กำหนด เบรกเกอร์จะตัดไฟทันทีเพื่อป้องกันอันตราย
- ใช้ ระบบสายดิน ที่มีค่าความต้านทานไม่เกิน 5 โอห์ม ซึ่งจะช่วยระบายกระแสไฟฟ้ารั่วลงดินได้อย่างปลอดภัย
- จุดต่อสายไฟทุกจุดต้องมั่นคงแข็งแรง ห้ามพันสายไฟแบบชั่วคราวหรือใช้เทปพันสายแทนข้อต่อที่ถูกต้อง
การติดตั้งระบบไฟฟ้าแรงต่ำให้ถูกต้องตามมาตรฐาน กฟภ จะช่วยลดความเสี่ยงจากอุบัติเหตุทางไฟฟ้าได้อย่างมาก จากประสบการณ์ของเรา ปัญหาส่วนใหญ่ที่พบในระบบแรงต่ำมักมาจากการเลือกใช้สายไฟขนาดไม่เหมาะสมกับโหลด และการไม่ติดตั้งเครื่องตัดไฟรั่ว

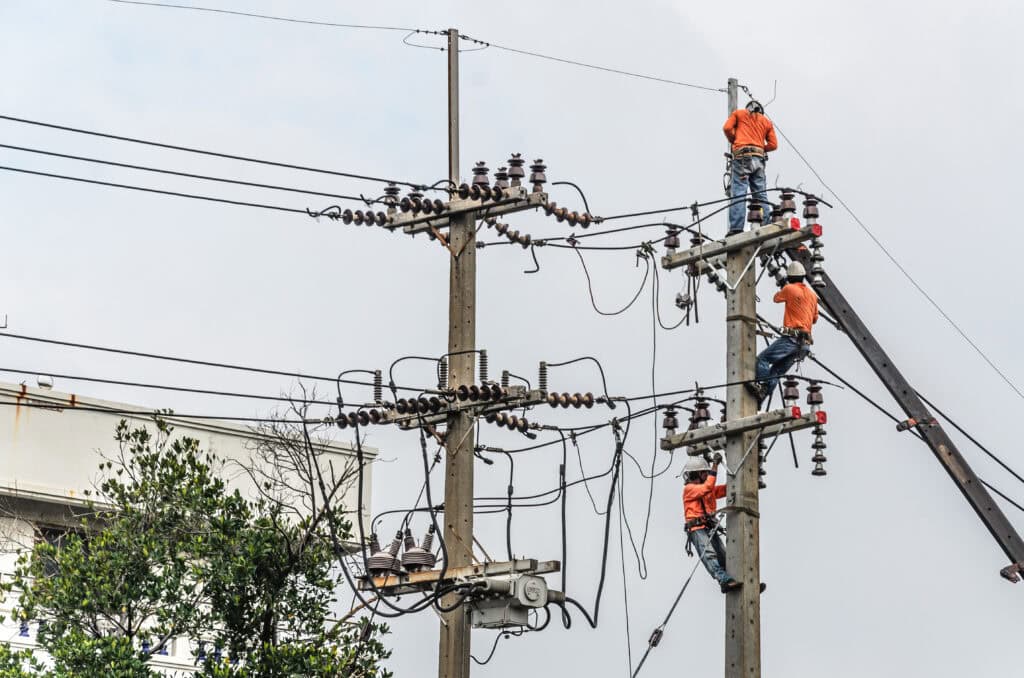

การติดตั้งระบบแรงสูง (22 kV / 33 kV)
สำหรับโรงงานอุตสาหกรรม สถานีไฟฟ้า หรืออาคารขนาดใหญ่ที่ต้องใช้ไฟปริมาณมาก จะต้องติดตั้งระบบไฟฟ้าแรงสูงที่แรงดัน 22 kV หรือ 33 kV ซึ่งมีข้อกำหนดที่เข้มงวดกว่าระบบแรงต่ำอย่างมาก เพราะอันตรายจากไฟฟ้าแรงสูงนั้นร้ายแรงถึงชีวิตได้
มาตรฐาน กฟภ กำหนดข้อปฏิบัติสำหรับการติดตั้งระบบแรงสูงไว้ดังนี้:
- ติดตั้ง สถานีลูกค้า (Customer Substation) ที่ผ่านการตรวจสอบจาก กฟภ ก่อนจ่ายไฟ โดยต้องออกแบบให้มีพื้นที่เพียงพอสำหรับอุปกรณ์และการซ่อมบำรุง
- เลือก หม้อแปลงไฟฟ้า ที่เหมาะสมกับปริมาณการใช้ไฟ ไม่ว่าจะเป็นหม้อแปลงน้ำมัน (Oil Type) หรือหม้อแปลงแห้ง (Dry Type) แต่ละประเภทมีข้อดีข้อเสียต่างกัน ต้องเลือกให้เหมาะกับสภาพพื้นที่
- ติดตั้ง อุปกรณ์ป้องกันไฟฟ้าแรงสูง ได้แก่ ล่อฟ้า (Lightning Arrester) เพื่อป้องกันฟ้าผ่า และ Drop-out Fuse เพื่อตัดไฟเมื่อเกิดกระแสเกิน
- ติดตั้ง เครื่องตัดไฟเกิน (VCB, ACB) เพื่อป้องกันไฟฟ้าลัดวงจรหรือกระแสเกินในระบบแรงสูง
- จัดทำ Single Line Diagram เพื่อแสดงการเดินระบบไฟฟ้าทั้งหมดอย่างชัดเจน ซึ่งเป็นเอกสารที่ต้องยื่นต่อ กฟภ ในการขอใช้ไฟ
การติดตั้งระบบไฟฟ้าแรงสูงต้องออกแบบตามมาตรฐานการติดตั้งตู้ MDB ว.ส.ท. และข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้อง ที่สำคัญคือต้องดำเนินการโดยวิศวกรไฟฟ้าที่มีใบอนุญาตเท่านั้น เพราะระบบแรงสูงมีความซับซ้อนและอันตรายสูง
ระบบป้องกัน ตามมาตรฐานการติดตั้งไฟฟ้า กฟภ
ระบบป้องกันไฟฟ้าคือหัวใจสำคัญของการติดตั้งไฟฟ้าทั้งหมด เพราะเป็นส่วนที่คอยปกป้องทั้งคนและอุปกรณ์จากอันตรายที่อาจเกิดขึ้น ไม่ว่าจะเป็นไฟฟ้าลัดวงจร ไฟเกิน หรือไฟรั่ว มาตรฐาน กฟภ กำหนดให้ทุกระบบไฟฟ้าต้องมีอุปกรณ์ป้องกันที่เหมาะสมและเพียงพอ
ข้อกำหนดด้านระบบป้องกันที่สำคัญมีดังนี้:
- ติดตั้ง อุปกรณ์ป้องกันไฟเกินและไฟลัดวงจร เช่น MCCB, MCB โดยเลือกขนาดให้เหมาะสมกับกระแสไฟฟ้าที่ใช้ ถ้าเลือกขนาดเล็กไปจะตัดไฟบ่อย แต่ถ้าเลือกใหญ่ไปก็จะไม่ตัดไฟเมื่อเกิดปัญหา
- ใช้ ระบบต่อลงดิน (Grounding) ที่มีประสิทธิภาพ ไม่ว่าจะเป็นแท่งกราวด์ (Ground Rod) หรือแผ่นกราวด์ (Earth Electrode) ต้องมีค่าความต้านทานไม่เกินที่มาตรฐานกำหนด เพื่อระบายกระแสไฟฟ้ารั่วลงดินได้อย่างปลอดภัย
- ปฏิบัติตาม มาตรฐานสายดิน การไฟฟ้าส่วนภูมิภาค อย่างเคร่งครัด ซึ่งกำหนดทั้งขนาดสายดิน วิธีการเชื่อมต่อ และค่าความต้านทานที่ยอมรับได้
- ห้ามต่อสายไฟหลายจุดซ้อนกัน เพราะทุกจุดที่ต่อสายจะเป็นจุดที่มีความต้านทานเพิ่มขึ้น ทำให้เกิดความร้อนสะสมและเสี่ยงต่อไฟไหม้
จากงานที่เราทำมา ระบบป้องกันที่มักถูกมองข้ามมากที่สุดคือเรื่องระบบสายดิน หลายที่ตอกหลักดินแล้วแต่ไม่เคยวัดค่าความต้านทานดินเลย ทำให้ระบบสายดินไม่ทำงานจริงเมื่อเกิดเหตุ
ระบบเดินสายไฟ ตามมาตรฐานการติดตั้งไฟฟ้า กฟภ
การเดินสายไฟเป็นอีกส่วนที่ต้องทำอย่างถูกต้องตามมาตรฐาน กฟภ เพราะสายไฟที่เดินไม่เป็นระเบียบหรือไม่มีการป้องกันที่ดี จะเสื่อมสภาพเร็วและเสี่ยงต่อการเกิดอุบัติเหตุ มาตรฐาน กฟภ กำหนดวิธีการเดินสายไฟไว้อย่างละเอียด เพื่อให้ระบบมีความทนทานและปลอดภัยในระยะยาว
ข้อกำหนดสำคัญเกี่ยวกับการเดินสายไฟมีดังนี้:
- เดินสายไฟในราง (Wireway) หรือท่อ (Cable Tray / Conduit) เสมอ โดยเลือกประเภทให้เหมาะสมกับสภาพพื้นที่ เช่น พื้นที่ชื้นต้องใช้ท่อกันน้ำ พื้นที่อุณหภูมิสูงต้องใช้สายไฟทนความร้อน
- ยึดสายไฟให้มั่นคง ห้ามปล่อยให้สายไฟหย่อนหรือสัมผัสกับของมีคมที่อาจทำให้ฉนวนสายไฟเสียหาย
- ห้ามเดินสายไฟแบบเปลือยหรือชั่วคราว และห้ามเดินสายไฟผ่านประตูหรือหน้าต่าง เพราะจะทำให้สายไฟถูกบีบอัดและเสียหายจากการเปิดปิด
- สำหรับงานภายนอกอาคาร ต้องคำนึงถึง มาตรฐานบ่อพักสายไฟฟ้า กฟภ และ มาตรฐานการปักเสาไฟฟ้า กฟภ เพื่อให้ระบบทั้งหมดสอดคล้องกับข้อกำหนดโครงสร้างภายนอก
- ไม่ควรยัดสายไฟมากเกินไปในท่อเดียว เพราะจะทำให้ความร้อนระบายไม่ทัน ส่งผลให้สายไฟเสื่อมเร็วกว่าปกติ
ข้อผิดพลาดที่เราพบบ่อยมากในงานจริงคือการเดินสายไฟในท่อที่เล็กเกินไป ทำให้สายไฟอัดแน่นจนความร้อนระบายไม่ได้ ส่งผลให้ฉนวนเสื่อมสภาพเร็วและเสี่ยงต่อไฟฟ้าลัดวงจร
อันตรายที่อาจเกิดขึ้น หากติดตั้งไฟฟ้าไม่ได้มาตรฐาน กฟภ
การติดตั้งไฟฟ้าที่ไม่เป็นไปตามมาตรฐาน กฟภ ไม่ใช่แค่เรื่องของการผิดกฎหมาย แต่ยังเป็นอันตรายร้ายแรงที่อาจเกิดขึ้นได้ตลอดเวลา ทั้งต่อชีวิตคนและทรัพย์สิน เรามาดูกันว่าอันตรายที่พบบ่อยมีอะไรบ้าง
1. ไฟฟ้าลัดวงจร
การเดินสายไฟไม่ถูกต้องหรือจุดต่อสายไม่มั่นคง จะทำให้กระแสไฟฟ้าไหลผิดทาง เกิดความร้อนสูงจนสายไฟหรืออุปกรณ์ไฟฟ้าไหม้ หรืออาจระเบิดได้ ปัญหานี้มักเกิดจากการต่อสายแบบชั่วคราวที่ลืมแก้ไข หรือฉนวนสายไฟเสื่อมสภาพจากการใช้งานนานโดยไม่มีการตรวจสอบ
2. ไฟฟ้ารั่ว
ถ้าระบบไฟฟ้าไม่มีเครื่องตัดไฟรั่ว (RCD) หรือสายดินที่เหมาะสม กระแสไฟฟ้ารั่วจะไม่ถูกตัด ทำให้คนที่สัมผัสอุปกรณ์ไฟฟ้าหรือตัวถังโลหะที่มีไฟรั่วถูกไฟฟ้าช็อตได้ ซึ่งอาจถึงขั้นเสียชีวิตได้เลย
3. ความเสี่ยงจากการสัมผัสไฟฟ้า
การติดตั้งอุปกรณ์ไฟฟ้าโดยไม่มีฝาครอบหรือการป้องกันที่เหมาะสม ทำให้มีส่วนที่มีกระแสไฟฟ้าไหลอยู่เปิดโล่ง คนที่เดินผ่านหรือทำงานใกล้เคียงอาจสัมผัสโดยไม่ตั้งใจ โดยเฉพาะในพื้นที่โรงงานที่มีคนทำงานจำนวนมาก
4. ไฟไหม้จากการใช้ไฟฟ้าเกินกำลัง
ถ้าไม่มีเบรกเกอร์ที่เหมาะสม หรือเบรกเกอร์มีขนาดใหญ่เกินไปจนไม่ตัดไฟเมื่อมีโหลดเกิน ระบบไฟฟ้าจะร้อนจัดจนสายไฟหรืออุปกรณ์ลุกไหม้ กรณีนี้อันตรายมากเพราะไฟอาจลามไปทั้งอาคารได้
5. การเสียหายของอุปกรณ์ไฟฟ้า
นอกจากอันตรายต่อคนแล้ว ระบบไฟฟ้าที่ไม่ได้มาตรฐานยังทำให้อุปกรณ์ไฟฟ้าราคาแพงเสียหายได้ ทั้งจากไฟกระชาก ไฟตก หรือกระแสไฟฟ้าไม่สม่ำเสมอ ซึ่งค่าซ่อมหรือค่าเปลี่ยนอุปกรณ์อาจแพงกว่าค่าติดตั้งระบบไฟฟ้าให้ถูกต้องตั้งแต่แรกเสียอีก
สรุป
มาตรฐานการติดตั้งไฟฟ้า กฟภ ไม่ใช่แค่กฎที่ต้องทำตาม แต่เป็นมาตรการที่ปกป้องทั้งชีวิตคนและทรัพย์สินของคุณ ทุกขั้นตอนมีความสำคัญเท่ากันหมด การเลือกใช้วัสดุคุณภาพ ติดตั้งโดยช่างที่มีความชำนาญ และตรวจสอบระบบอย่างสม่ำเสมอ จะทำให้ระบบไฟฟ้าของคุณทำงานได้อย่างปลอดภัยและมีประสิทธิภาพในระยะยาว อย่ามองข้ามเรื่องนี้ เพราะค่าใช้จ่ายในการแก้ไขปัญหาภายหลังนั้นแพงกว่าการทำให้ถูกต้องตั้งแต่แรกเสมอ
FAQ
Q: ทำไมต้องติดตั้งเครื่องตัดไฟรั่ว (RCD/ELCB)?
A: เครื่องตัดไฟรั่วทำหน้าที่ตัดกระแสไฟฟ้าทันทีเมื่อตรวจพบว่ามีกระแสไฟรั่วออกจากวงจร ซึ่งช่วยป้องกันไม่ให้คนถูกไฟฟ้าดูดได้ทันเวลา โดยเฉพาะในบริเวณที่มีความเสี่ยงสูง เช่น ห้องน้ำ ห้องครัว หรือพื้นที่กลางแจ้ง
Q: ค่าความต้านทานดินที่เหมาะสมควรมีค่าเท่าไร?
A: ตามมาตรฐาน กฟภ ค่าความต้านทานดินต้องไม่เกิน 5 โอห์ม เพื่อให้กระแสไฟฟ้ารั่วสามารถระบายลงดินได้อย่างมีประสิทธิภาพ ถ้าค่าสูงกว่านี้ ระบบสายดินจะทำงานไม่ดีพอ ต้องเพิ่มหลักดินหรือปรับปรุงดินให้นำไฟฟ้าได้ดีขึ้น
Q: สายไฟที่ใช้ในระบบไฟฟ้าควรมีคุณสมบัติอย่างไร?
A: สายไฟต้องทนแรงดันได้ไม่ต่ำกว่า 450/750V และต้องเลือกขนาดให้เหมาะสมกับกระแสไฟฟ้าที่จะไหลผ่าน สายไฟที่นิยมใช้ตามมาตรฐาน กฟภ ได้แก่ สาย VAF สำหรับงานเดินลอย และสาย NYY สำหรับงานฝังดินหรือเดินในท่อ
Q: การเดินสายไฟในพื้นที่ที่มีความชื้นต้องทำอย่างไร?
A: ต้องเดินสายไฟในท่อหรือรางที่กันน้ำได้ ใช้สายไฟที่มีฉนวนทนความชื้น และติดตั้งเครื่องตัดไฟรั่วในทุกวงจรที่อยู่ในบริเวณชื้น
Q: ทำไมต้องมี Single Line Diagram สำหรับระบบไฟฟ้าแรงสูง?
A: Single Line Diagram คือแผนผังที่แสดงการเดินระบบไฟฟ้าทั้งหมดในรูปแบบเส้นเดียว ช่วยให้วิศวกรและช่างไฟฟ้าเข้าใจภาพรวมของระบบได้ง่าย ใช้ในการออกแบบ ตรวจสอบ และแก้ไขปัญหาของระบบ เป็นเอกสารสำคัญที่ กฟภ ต้องการในการขออนุญาตใช้ไฟ
