ตู้คัทเอาท์ (Cut Out Box) คืออุปกรณ์ในระบบไฟฟ้าแรงต่ำที่ทำหน้าที่เป็น จุดแรก สำหรับรับไฟจากการไฟฟ้าเข้าสู่อาคารหรือบ้าน โดยภายในจะมีอุปกรณ์ป้องกัน เช่น ฟิวส์ หรือสวิตช์ตัดวงจร เพื่อช่วยหยุดการจ่ายไฟเมื่อเกิดกระแสเกินหรือลัดวงจร
บทความนี้จะอธิบายตั้งแต่ความหมาย หน้าที่การทำงาน และประเภทของตู้คัทเอาท์ที่ควรรู้ก่อนติดตั้ง เพื่อช่วยให้เลือกใช้งานได้อย่างถูกต้องและปลอดภัยมากยิ่งขึ้น

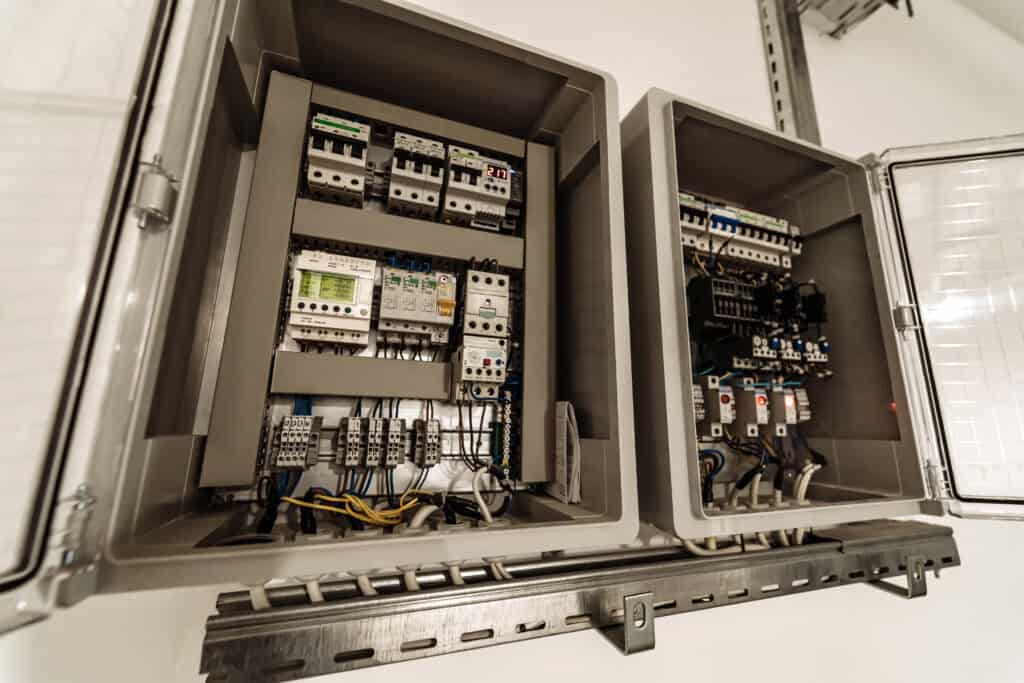

ตู้คัทเอาท์ คืออะไร?
ตู้คัทเอาท์ (Cut Out Box) คืออุปกรณ์ในระบบไฟฟ้าที่ใช้เป็นจุดตัดต่อ และป้องกันวงจรก่อนจ่ายไฟเข้าสู่อาคารหรือระบบภายใน โดยทำหน้าที่ช่วยควบคุมการจ่ายไฟ และตัดกระแสไฟเมื่อเกิดความผิดปกติ เช่น ไฟฟ้าลัดวงจรหรือกระแสเกิน เพื่อเพิ่มความปลอดภัยให้กับระบบไฟฟ้า และผู้ใช้งานง่าย
จุดสำคัญ:
ตู้คัทเอาท์คือ จุดแรกที่ไฟฟ้าจากสายการไฟฟ้าเข้าสู่อาคาร ถ้าตู้คัทเอาท์มีขนาดหรือมาตรฐานไม่ถูกต้อง อาจทำให้การไฟฟ้าปฏิเสธการติดตั้งมิเตอร์ และระบบทั้งหมดใช้งานไม่ได้จนกว่าจะแก้ไข
หน้าที่หลักของตู้คัทเอาท์
ตู้คัทเอาท์ไม่ใช่แค่กล่องใส่สายไฟ แต่เป็นจุดควบคุมความปลอดภัยของระบบไฟฟ้าทั้งอาคาร ทำหน้าที่สำคัญหลายอย่างพร้อมกัน คือ
1. รับสายไฟจากการไฟฟ้า
สายเมน (Service Entrance Cable) จากเสาไฟฟ้าหรือห้อง Transformer ของการไฟฟ้าจะต่อเข้าที่ตู้คัทเอาท์ก่อนเสมอ ภายในตู้มีอุปกรณ์รับสาย และขั้วต่อสายที่ออกแบบมาเพื่อรองรับสายขนาดใหญ่จากการไฟฟ้าโดยเฉพาะ
2. ป้องกันด้วย Fuse หรือ Breaker
ตู้คัทเอาท์มาตรฐานมีทั้งแบบที่ใช้ Fuse Cutout (ฟิวส์ตัดกระแส) และแบบที่ใช้ Main Breaker (เบรกเกอร์หลัก) ในการป้องกันระบบจากกระแสเกิน ทั้งสองแบบมีข้อดีต่างกันขึ้นอยู่กับขนาดและประเภทงาน
3. จุดตัดไฟสำหรับบำรุงรักษา
เมื่อต้องซ่อมบำรุงระบบไฟฟ้า ช่างสามารถตัดไฟได้จากตู้คัทเอาท์โดยตรง ทำให้สามารถทำงานได้อย่างปลอดภัยโดยไม่ต้องให้การไฟฟ้ามาตัดระบบที่มิเตอร์
4. ต่อสายดินกลาง (Main Earth)
ตู้คัทเอาท์มักเป็นจุดรวมของระบบสายดินหลัก โดยเชื่อมต่อไปยังหลักดิน (Earth Rod) เพื่อช่วยระบายกระแสไฟฟ้ารั่วลงดิน เพิ่มความปลอดภัยให้ระบบไฟฟ้าทั้งอาคาร

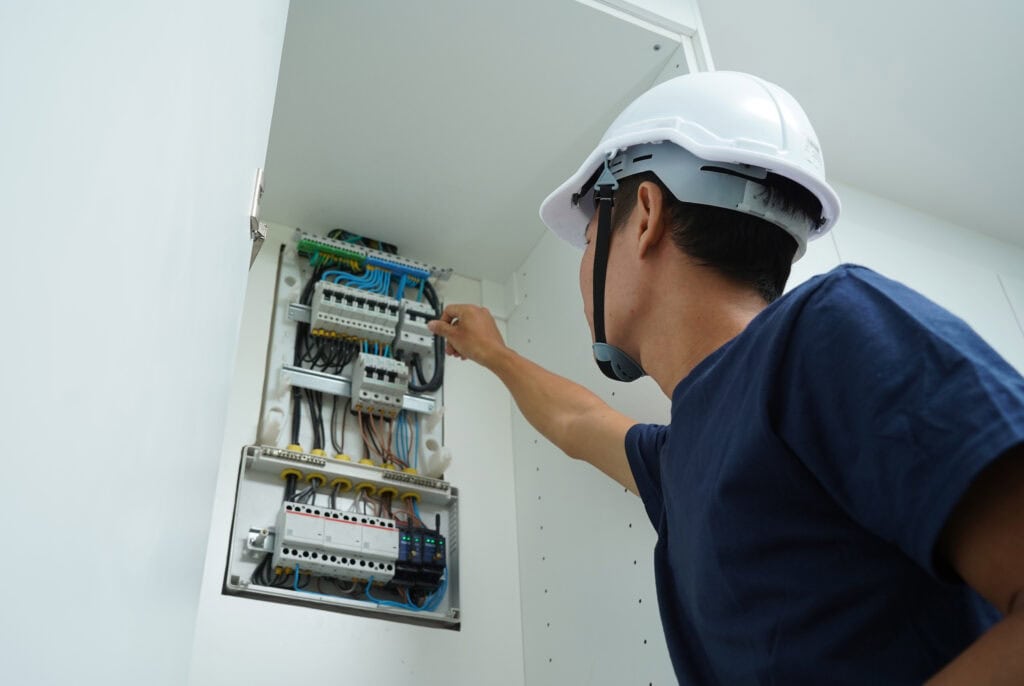

ประเภทของตู้คัทเอาท์ที่พบบ่อยในไทย
การเลือกให้ถูกประเภทช่วยให้ผ่านการตรวจสอบของการไฟฟ้าได้ตั้งแต่ครั้งแรก ตู้คัทเอาท์มีหลายประเภทตามขนาดการใช้ไฟและประเภทอาคาร ดังนี้
1. ตู้คัทเอาท์ 1 เฟส (Single Phase Cutout Box)
ใช้สำหรับบ้านพักอาศัย และสำนักงานขนาดเล็กที่ใช้ไฟ 1 เฟส 220V ขนาดทั่วไปที่พบคือ 30A, 50A, 63A ตู้ประเภทนี้มีขนาดเล็ก ราคาไม่สูง และการไฟฟ้าส่วนภูมิภาค และการไฟฟ้านครหลวงมีข้อกำหนดด้านขนาดและมาตรฐานที่ชัดเจน
2. ตู้คัทเอาท์ 3 เฟส (Three Phase Cutout Box)
ใช้สำหรับโรงงาน อาคารพาณิชย์ และสถานที่ที่ต้องการกำลังไฟมาก มีขนาดตั้งแต่ 100A ไปถึง 1,000A ขึ้นไป ตู้ 3 เฟสต้องออกแบบโดยวิศวกรไฟฟ้า และต้องผ่านการตรวจสอบจากการไฟฟ้าก่อนต่อมิเตอร์
3. ตู้คัทเอาท์แบบ Pad-Mounted (สำหรับระบบแรงสูง)
ในโรงงานขนาดใหญ่ที่รับไฟแรงสูง โดยตรงจากการไฟฟ้าแล้วแปลงผ่านหม้อแปลงของตัวเอง ตู้คัทเอาท์แบบนี้ติดตั้งอยู่ในห้องไฟฟ้าแรงสูง และต้องออกแบบตามมาตรฐาน IEC อย่างเคร่งครัด

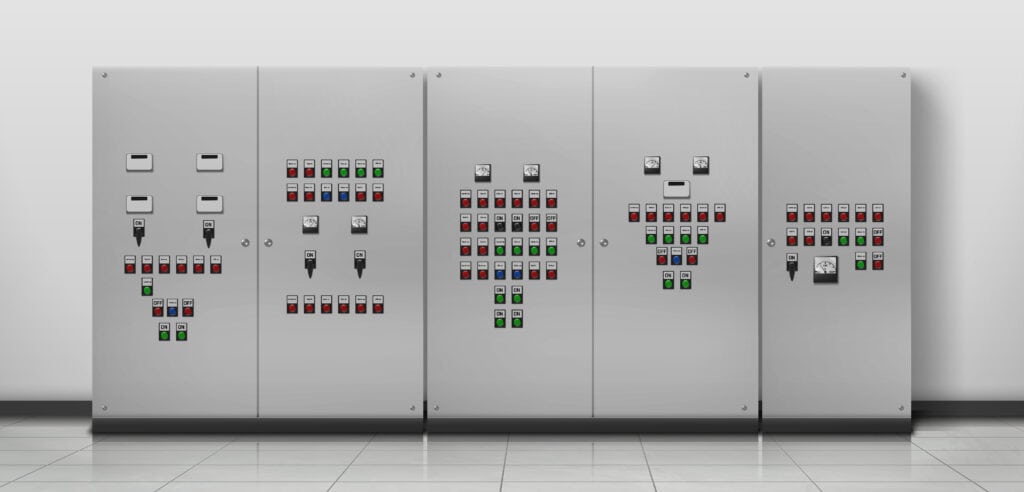

ตู้คัทเอาท์ต่างจากตู้เมน (MDB) อย่างไร?
คนส่วนใหญ่ มักสับสนระหว่างตู้คัทเอาท์กับตู้เมน (MDB) ทั้งสองทำงานร่วมกันแต่มีหน้าที่ต่างกันอย่างชัดเจน
ตู้คัทเอาท์จะอยู่ก่อนมิเตอร์ไฟฟ้า ทำหน้าที่เป็นจุดรับไฟจากการไฟฟ้าเข้าสู่อาคาร และเป็นอุปกรณ์ของฝั่งผู้ใช้ไฟ แต่ต้องติดตั้งให้เป็นไปตามมาตรฐาน และผ่านการตรวจสอบจากการไฟฟ้าก่อนจ่ายไฟจริง
ส่วนตู้ MDB จะอยู่หลังมิเตอร์ไฟฟ้า ทำหน้าที่รับไฟที่ผ่านการวัดแล้วจากมิเตอร์ แล้วกระจายไฟไปยังวงจรต่าง ๆ ภายในอาคาร เช่น แสงสว่าง เครื่องจักร และปลั๊กไฟ เพื่อควบคุมการใช้งานไฟฟ้าทั้งระบบภายในอาคาร
ข้อควรระวัง:
ห้ามติดตั้งตู้คัทเอาท์เองโดยไม่มีใบอนุญาต เพราะบริเวณก่อนมิเตอร์ถือเป็นสายของการไฟฟ้า การแตะสายหรือติดตั้งอุปกรณ์ที่ไม่ถูกต้องมีโทษทางกฎหมาย และอาจเกิดอันตรายถึงชีวิตได้จากไฟฟ้าแรงสูง
มาตรฐานตู้คัทเอาท์ที่การไฟฟ้ากำหนด
การไฟฟ้าทั้ง MEA (กทม.) และ PEA (ต่างจังหวัด) มีข้อกำหนดสำหรับตู้คัทเอาท์ที่ต้องปฏิบัติตาม ถ้าติดตั้งไม่ถูกต้อง การไฟฟ้าจะไม่อนุมัติต่อมิเตอร์
ข้อกำหนดหลักที่ต้องรู้ได้แก่ ขนาดตู้และขนาดเบรกเกอร์หรือฟิวส์ต้องสอดคล้องกับขนาดสาย และกำลังไฟที่ขอใช้ ตู้ต้องอยู่ในตำแหน่งที่เจ้าหน้าที่การไฟฟ้าเข้าถึงได้ง่าย และวัสดุของตู้ต้องได้มาตรฐาน IP ตามที่กำหนด
Tips:
ก่อนสั่งผลิตหรือซื้อตู้คัทเอาท์ ให้ขอข้อกำหนดล่าสุดจากการไฟฟ้าในพื้นที่ของคุณก่อนเสมอ เพราะมาตรฐานอาจอัปเดตทุกปี และแต่ละพื้นที่อาจมีเงื่อนไขเพิ่มเติมต่างกัน
สรุป
ตู้คัทเอาท์ (Cut Out Box) เป็นอุปกรณ์สำคัญในระบบไฟฟ้าแรงต่ำที่ช่วยควบคุมและตัดกระแสไฟเมื่อเกิดความผิดปกติ รวมถึงใช้เป็นจุดรับไฟเข้าสู่อาคารและแยกวงจรสำหรับงานซ่อมบำรุง โดยมีหลายประเภทให้เลือกใช้งานตามความเหมาะสมของระบบไฟฟ้า การเลือกใช้อุปกรณ์ที่ได้มาตรฐานและติดตั้งโดยผู้เชี่ยวชาญ จะช่วยเพิ่มความปลอดภัยและประสิทธิภาพของระบบไฟฟ้าได้อย่างดีที่สุด
FAQ
Q1: ตู้คัทเอาท์กับตู้เมนไฟต่างกันอย่างไร?
A: ตู้คัทเอาท์ติดตั้งก่อนมิเตอร์ เป็นจุดรับไฟจากการไฟฟ้าและต้องผ่านการอนุมัติ ส่วนตู้เมนไฟ (MDB) ติดตั้งหลังมิเตอร์ทำหน้าที่จ่ายไฟไปยังวงจรต่าง ๆ ภายในอาคาร
Q2: ตู้คัทเอาท์ต้องใช้ขนาดเท่าไหร่?
A: ขนาดขึ้นอยู่กับกำลังไฟที่ขอใช้และขนาดสายเมน สำหรับบ้านพักทั่วไปมักใช้ 30-63A แต่สำหรับโรงงานอาจต้องการหลายร้อยแอมป์ ควรให้วิศวกรคำนวณโหลดก่อนตัดสินใจ
Q3: ซ่อมหรือเปลี่ยนตู้คัทเอาท์เองได้ไหม?
A: ไม่ควรทำเองเด็ดขาด เพราะเป็นบริเวณก่อนมิเตอร์ซึ่งถือว่าเป็นของการไฟฟ้า การแตะสายต้องให้ช่างไฟที่มีใบอนุญาตและได้รับอนุญาตจากการไฟฟ้าก่อนเท่านั้น
Q4: ตู้คัทเอาท์ควรติดตั้งในตำแหน่งไหน?
A: ต้องติดตั้งในตำแหน่งที่เจ้าหน้าที่การไฟฟ้าเข้าถึงได้ตลอดเวลา ห้ามติดในที่ล็อคหรือที่มีสิ่งกีดขวาง ระดับความสูงจากพื้นมักกำหนดไว้ที่ 1.5-2.5 เมตร ตามมาตรฐานของการไฟฟ้าในพื้นที่นั้น ๆ
Q5: ตู้คัทเอาท์จำเป็นต้องมีทุกบ้านหรือไม่?
A: จำเป็นสำหรับทุกอาคารที่ขอใช้ไฟจากการไฟฟ้า เพราะเป็นจุดเริ่มต้นของระบบไฟฟ้าก่อนเข้าสู่มิเตอร์ และเป็นส่วนที่ใช้ควบคุมความปลอดภัยของระบบทั้งหมด
