มาตรฐานไฟ 3 เฟส คืออะไร
ไฟฟ้า 3 เฟส (Three-Phase Power System) เป็นระบบไฟฟ้าที่ใช้ในอุตสาหกรรมและอาคารพาณิชย์ เนื่องจากสามารถจ่ายพลังงานได้มากกว่าและมีประสิทธิภาพสูงกว่าระบบไฟฟ้าเฟสเดียว มาตรฐาน ไฟฟ้า 3 เฟส คือชุดของข้อกำหนดที่กำหนดไว้เพื่อให้ระบบไฟ 3 เฟสทำงานได้อย่างปลอดภัย มีประสิทธิภาพ และเข้ากันได้กับอุปกรณ์ต่างๆ
การออกแบบ ติดตั้ง และใช้งานไฟ 3 เฟสจำเป็นต้องปฏิบัติตามมาตรฐานที่เกี่ยวข้อง ทั้งมาตรฐานสากล (IEC) และมาตรฐานไทย (มอก. และมาตรฐานการติดตั้งไฟฟ้า กฟภ.) เพื่อให้มั่นใจว่าระบบไฟฟ้าจะปลอดภัยและมีประสิทธิภาพสูงสุด
จุดสำคัญ:
มาตรฐานไฟ 3 เฟสครอบคลุมทุกอย่าง ตั้งแต่แรงดัน ความถี่ ขนาดสายไฟ ขนาดเบรกเกอร์ ระบบป้องกัน ไปจนถึงการต่อสายดิน ทุกส่วนต้องเป็นไปตามข้อกำหนดเพื่อความปลอดภัย
มาตรฐานที่เกี่ยวข้องกับไฟ 3 เฟส
มาตรฐานไฟ 3 เฟสถูกกำหนดโดยหน่วยงานหลายแห่ง ทั้งในระดับสากลและระดับประเทศ
มาตรฐาน IEC (International Electrotechnical Commission)
IEC เป็นองค์กรมาตรฐานสากลที่กำหนดข้อกำหนดสำหรับระบบไฟฟ้าทั่วโลก มาตรฐานสำคัญ ได้แก่ IEC 60038 ที่กำหนดระดับแรงดันไฟฟ้าสำหรับระบบไฟฟ้า, IEC 60364 ที่กำหนดหลักเกณฑ์การติดตั้งระบบไฟฟ้าภายในอาคาร (ซึ่ง IEC 60364-3 เป็นส่วนที่ว่าด้วยการประเมินลักษณะทั่วไปของระบบ) และ IEC 60947 ที่กำหนดมาตรฐานสวิตช์และอุปกรณ์ควบคุมแรงดันต่ำ มาตรฐาน IEC เหล่านี้ถูกนำมาใช้เป็นพื้นฐานของมาตรฐานไฟฟ้าในหลายประเทศทั่วโลก รวมถึงประเทศไทย
มาตรฐานอุตสาหกรรมไทย (มอก.) และ กฟภ./กฟน.
ประเทศไทยมีมาตรฐานเฉพาะสำหรับระบบไฟฟ้า ได้แก่ มอก. 11-2553 สำหรับสายไฟฟ้าแรงดันไม่เกิน 450/750 โวลต์, มอก. 1435-2540 สำหรับการติดตั้งไฟฟ้าในอาคาร และมาตรฐานการติดตั้งไฟฟ้า กฟภ.ที่กำหนดข้อกำหนดสำหรับผู้ใช้ไฟฟ้า ส่วนอาคารในเขตกรุงเทพฯ จะใช้มาตรฐาน กฟน. เป็นเพิ่มเติม
มาตรฐาน NFPA และ BS
NFPA 70 (National Electrical Code) เป็นมาตรฐานการติดตั้งไฟฟ้าในสหรัฐอเมริกา ส่วน BS 7671 เป็นมาตรฐานการติดตั้งไฟฟ้าในสหราชอาณาจักร ทั้งสองมาตรฐานมีอิทธิพลต่อมาตรฐานไฟฟ้าของหลายประเทศ
คุณสมบัติของไฟฟ้า 3 เฟส ตามมาตรฐาน
แรงดันไฟฟ้าและความถี่
ระบบไฟ 3 เฟส 4 สายที่ใช้ในประเทศไทยมีแรงดันมาตรฐานดังนี้ แรงดันต่ำ (LV) คือ 380/220V (หรือ 400/230V ตาม IEC) สำหรับใช้ภายในอาคาร และแรงดันปานกลาง (MV) คือ 22/33 kV สำหรับระบบจำหน่ายของการไฟฟ้า ความถี่มาตรฐานของประเทศไทยคือ 50 Hz แรงดันยอมรับความผันผวนได้ในช่วง ±10%
สายไฟและเฟส
ระบบไฟ 3 เฟสใช้สาย 4 เส้น คือ 3 เส้นสำหรับเฟส (L1, L2, L3) และ 1 เส้นสำหรับนิวทรัล (N) พร้อมสายกราวด์ (G/PE) แยกต่างหากเพื่อความปลอดภัย แต่ละเฟสมีมุมเฟสต่างกัน 120 องศา สีของสายไฟมาตรฐาน ได้แก่ เฟส L1 สีน้ำตาล, เฟส L2 สีดำ, เฟส L3 สีเทา, นิวทรัลสีฟ้า และสายดินสีเขียว-เหลือง (ตามมาตรฐาน IEC ล่าสุด)
Tips:
แรงดัน 380V ยอมรับได้ตั้งแต่ 342V ถึง 418V (±10%) ความผันผวนมากกว่านี้อาจส่งผลต่ออุปกรณ์ไฟฟ้า ควรตรวจสอบแรงดันด้วยโวลต์มิเตอร์เป็นประจำ
ขนาดเบรกเกอร์ 3 เฟส และสะพานไฟ 3 เฟส
การเลือกขนาดเบรกเกอร์ 3 เฟส (หรือที่เรียกว่า สะพานไฟ 3 เฟส) ต้องคำนึงถึงกระแสโหลดรวมของระบบ พิกัดกระแสลัดวงจร (Icu) และประเภทของโหลดที่ใช้งาน
ตารางขนาดเบรกเกอร์ 3 เฟส ที่ใช้บ่อยในระบบไฟฟ้าของอาคารและโรงงาน มีดังนี้ สำหรับบ้านพักอาศัยขนาดเล็กใช้เบรกเกอร์หลัก 30-63A, อาคารสำนักงานขนาดกลางใช้ 100-250A, อาคารขนาดใหญ่ใช้ 400-630A และโรงงานอุตสาหกรรมอาจใช้ 800A ขึ้นไป ทั้งนี้ต้องคำนวณตามโหลดจริงและเผื่อไว้ 20-30% สำหรับการขยายตัวในอนาคต
สำหรับเบรกเกอร์ย่อย ต้องเลือกขนาดให้เหมาะกับวงจรที่ดูแล เช่น วงจรแสงสว่างอาจใช้ MCB 16-20A, วงจรเครื่องปรับอากาศอาจใช้ MCB 20-32A ส่วนวงจรที่จ่ายไฟไปยังตู้ Load Center ตามชั้นอาจใช้ MCCB 63-100A ทั้งนี้ต้องดูมาตรฐานการติดตั้งตู้โหลดเซ็นเตอร์ 3 เฟสประกอบด้วย
ข้อควรระวัง:
ห้ามเลือกขนาดเบรกเกอร์ที่ใหญ่เกินไปโดยไม่ได้คำนวณ เพราะจะทำให้เบรกเกอร์ไม่ตัดไฟเมื่อเกิดกระแสเกิน และอาจทำให้สายไฟร้อนจนเกิดเพลิงไหม้ได้ ควรปรึกษาวิศวกรไฟฟ้าเสมอ
การติดตั้งระบบไฟฟ้า 3 เฟส
การวางแผนระบบ
ก่อนติดตั้ง ต้องวิเคราะห์โหลดไฟฟ้าทั้งหมดที่ต้องการ เลือกขนาดหม้อแปลงและสายไฟให้เหมาะสม สำหรับอาคารที่ต้องการไฟ 3 เฟสจากการไฟฟ้า จะต้องมีการขอไฟเข้าจากเสาไฟฟ้า 3 เฟสของการไฟฟ้า ซึ่งโดยทั่วไปจะมีหม้อแปลงติดตั้งอยู่บนเสา ลดแรงดันจากสายแรงสูง 22 kV เป็น 380/220V ก่อนจ่ายเข้าอาคาร
การเชื่อมต่อเฟส
ระบบ Three-Phase มี 2 รูปแบบการเชื่อมต่อ คือ แบบสตาร์ (Star/Wye) ที่ใช้ในระบบที่ต้องการนิวทรัล โดยแรงดันระหว่างเฟส = √3 เท่าของแรงดันเฟส-นิวทรัล และแบบเดลต้า (Delta) ที่ใช้ในระบบที่ไม่ต้องการนิวทรัล ประเทศไทยส่วนใหญ่ใช้แบบสตาร์
การติดตั้งอุปกรณ์

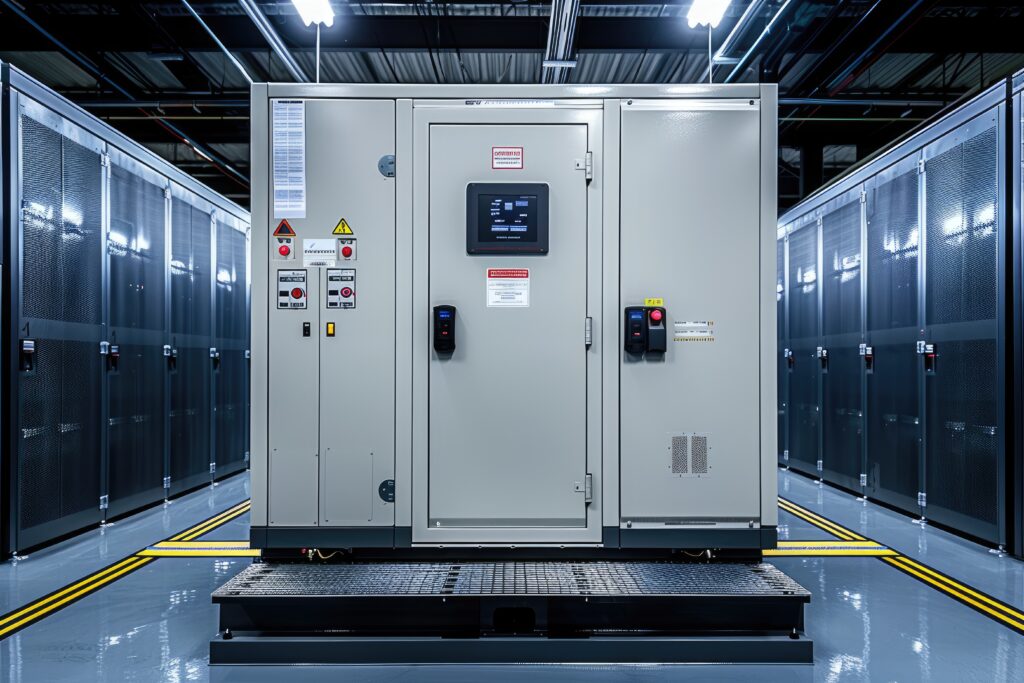

ติดตั้งตู้ MDB พร้อมอุปกรณ์ป้องกันครบถ้วน ทั้งเบรกเกอร์ MCCB, ELCB/RCD และ SPD พร้อมเชื่อมต่อระบบกราวด์เพื่อความปลอดภัย อ่านรายละเอียดเพิ่มเติมได้ที่ ส่วนประกอบตู้ MDB 3 เฟส
ข้อกำหนดด้านความปลอดภัย
ระบบไฟ 3 เฟสต้องมีระบบป้องกันหลายชั้นเพื่อความปลอดภัย ได้แก่ การป้องกันกระแสเกิน (Overcurrent Protection) ด้วยเบรกเกอร์หรือฟิวส์ตามขนาดที่กำหนด, การป้องกันการลัดวงจร (Short Circuit Protection) ด้วยอุปกรณ์ที่ตัดกระแสได้ทันที, การป้องกันแรงดันเกิน (Overvoltage Protection) ด้วย SPD และการติดตั้งระบบสายดิน (Earthing) ที่ค่าความต้านทานไม่เกิน 5 โอห์ม
นอกจากนี้ ต้องมีการแจกจ่ายโหลดให้สมดุลระหว่าง 3 เฟส (Load Balancing) และแรงดันตกจาก Main Board ถึง Load ต้องไม่เกิน 5% ตามมาตรฐาน

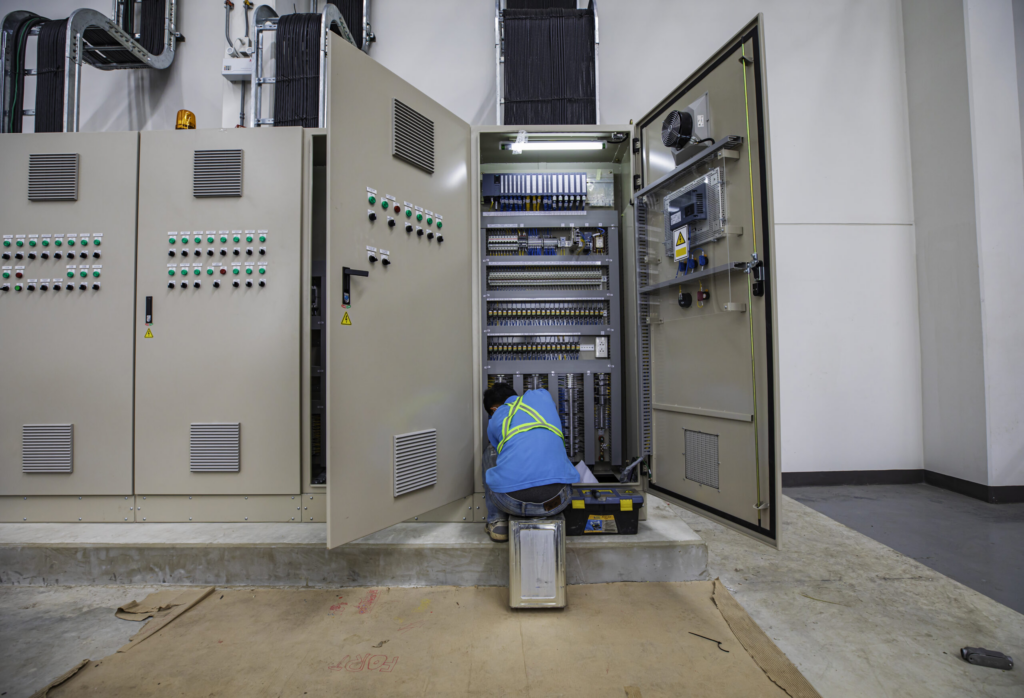

การบำรุงรักษาระบบไฟฟ้า 3 เฟส
การตรวจสอบประจำปี
อย่างน้อยปีละครั้ง ต้องตรวจสอบสภาพสายไฟ เบรกเกอร์ และอุปกรณ์ต่างๆ ขันจุดต่อสายให้แน่น ทดสอบการทำงานของ ELCB และถ่ายภาพ Thermoscan เพื่อตรวจจุดร้อนผิดปกติ
การทดสอบแรงดันและโหลด
ตรวจสอบความสมดุลของโหลดในแต่ละเฟสด้วยแอมมิเตอร์ หากเฟสใดรับโหลดมากเกินไป ควรปรับ Load Balancing ใหม่ พร้อมทดสอบค่าความต้านทานฉนวน (Insulation Resistance) และค่าความต้านทานดิน (Earth Resistance)
การบันทึกข้อมูล
เก็บบันทึกผลการตรวจสอบทุกครั้ง เพื่อเปรียบเทียบกับครั้งก่อนหน้า หากค่าใดเปลี่ยนแปลงมากจะได้ตรวจหาสาเหตุได้ทัน
สรุป
มาตรฐานไฟ 3 เฟส ประกอบด้วยหลายส่วนสำคัญ ทั้งแรงดันมาตรฐาน 380/220V, ความถี่ 50 Hz, ระบบป้องกันหลายชั้น, การต่อสายดิน, ขนาดเบรกเกอร์ 3 เฟสที่เหมาะสม และความสมดุลของโหลด การเข้าใจมาตรฐานเหล่านี้จะช่วยให้ออกแบบและติดตั้งระบบไฟฟ้าได้อย่างถูกต้อง ปลอดภัย และมีประสิทธิภาพสูงสุด
FAQ
Q: แรงดันไฟ 3 เฟสของประเทศไทยเท่าไหร่
A: แรงดันมาตรฐานคือ 380/220V (หรือ 400/230V ตาม IEC) ความถี่ 50 Hz แรงดันยอมรับความผันผวนได้ในช่วง ±10%
Q: ขนาดเบรกเกอร์ 3 เฟส เลือกอย่างไร
A: ต้องคำนวณจากกระแสโหลดรวมของระบบ เผื่อไว้ 20-30% และพิจารณาค่ากระแสลัดวงจร (Icu) ที่เพียงพอ ควรปรึกษาวิศวกรไฟฟ้าเพื่อเลือกขนาดที่ถูกต้อง
Q: มาตรฐาน IEC 60364 เกี่ยวข้องกับอะไร
A: IEC 60364 เป็นมาตรฐานสากลสำหรับการติดตั้งระบบไฟฟ้าภายในอาคาร ครอบคลุมทั้งการออกแบบ การเลือกอุปกรณ์ และการติดตั้ง เป็นพื้นฐานของมาตรฐานไฟฟ้าในหลายประเทศ
Q: มาตรฐานการติดตั้งตู้โหลดเซ็นเตอร์ 3 เฟส มีอะไรบ้าง
A: ต้องเลือกขนาดเบรกเกอร์ให้เหมาะกับโหลด ติดตั้ง ELCB สำหรับป้องกันไฟรั่ว มีสายดินครบถ้วน และติดตั้งในพื้นที่ที่มีพื้นที่ว่างด้านหน้าอย่างน้อย 1 เมตร
Q: Load Balancing ในระบบ 3 เฟส สำคัญอย่างไร
A: Load Balancing คือการแจกจ่ายโหลดให้เท่าๆ กันระหว่าง 3 เฟส หากไม่สมดุลจะทำให้เกิดความร้อนสูง เพิ่มการสูญเสียพลังงาน และอาจทำให้ Neutral ร้อนเกิน
