ถ้าคุณกำลังจะขอติดตั้งหม้อแปลงไฟฟ้าในเขตกรุงเทพฯ นนทบุรี หรือสมุทรปราการ สิ่งที่ต้องรู้ก่อนเลยคือ มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน เพราะการไฟฟ้านครหลวง (กฟน.) มีข้อกำหนดเฉพาะที่ต้องปฏิบัติตามอย่างเคร่งครัด ตั้งแต่ประเภทการติดตั้ง ระยะห่าง อุปกรณ์ที่ต้องใช้ ไปจนถึงเอกสารที่ต้องเตรียม บทความนี้จะอธิบาย มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน ให้ครบทุกด้าน เพื่อให้คุณเตรียมตัวได้อย่างถูกต้อง
มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน คือ
มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน. คือ กระบวนการที่ต้องปฏิบัติตามข้อกำหนดที่เข้มงวด เพื่อให้การจ่ายไฟฟ้ามีความปลอดภัยและมีประสิทธิภาพสูงสุด โดยเฉพาะในพื้นที่ภายใต้การกำกับดูแลของการไฟฟ้านครหลวง (กฟน.) ซึ่งรวมถึงการปฏิบัติตามกฎหมายและข้อบังคับที่เกี่ยวข้องกับการติดตั้งหม้อแปลงไฟฟ้า ต้องเป็นไปตามมาตรฐานหม้อแปลงไฟฟ้าที่กำหนด ทั้งด้านความปลอดภัย การระบายความร้อนที่เหมาะสม การป้องกันการเกิดอันตรายจากไฟฟ้าลัดวงจร และการติดตั้งในตำแหน่งที่เหมาะสมเพื่อไม่ให้เกิดผลกระทบต่อการจ่ายไฟฟ้า
ประเภทของการติดตั้งหม้อแปลงไฟฟ้า
การติดตั้งหม้อแปลงไฟฟ้ามีหลายประเภท ขึ้นอยู่กับขนาดของหม้อแปลงและลักษณะพื้นที่ที่ติดตั้ง ทุกประเภทต้องเป็นไปตาม มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า ที่ กฟน. กำหนด โดยทั่วไปสามารถแบ่งได้เป็น 3 ประเภทหลัก ๆ คือ
1. แบบแขวน (Pole-Mounted) / หม้อแปลงแขวน
หม้อแปลงแบบแขวนใช้สำหรับหม้อแปลงขนาด 50-160 kVA ที่มีน้ำหนักไม่เกิน 1,000 กิโลกรัม ติดตั้งบนเสาคอนกรีตเสริมเหล็กขนาด 12 เมตร หรือเสาเหล็กมาตรฐานของ กฟน. เหมาะสำหรับพื้นที่ที่มีข้อจำกัดด้านพื้นที่หรือมีโหลดการใช้ไฟไม่สูงมาก
ข้อดีของแบบแขวนคือประหยัดพื้นที่บนดิน ไม่ต้องสร้างห้องหม้อแปลงเพิ่ม เหมาะกับหมู่บ้าน คอนโดขนาดเล็ก หรืออาคารพาณิชย์ที่มีโหลดไม่มาก แต่ข้อจำกัดคือรองรับหม้อแปลงขนาดใหญ่ไม่ได้

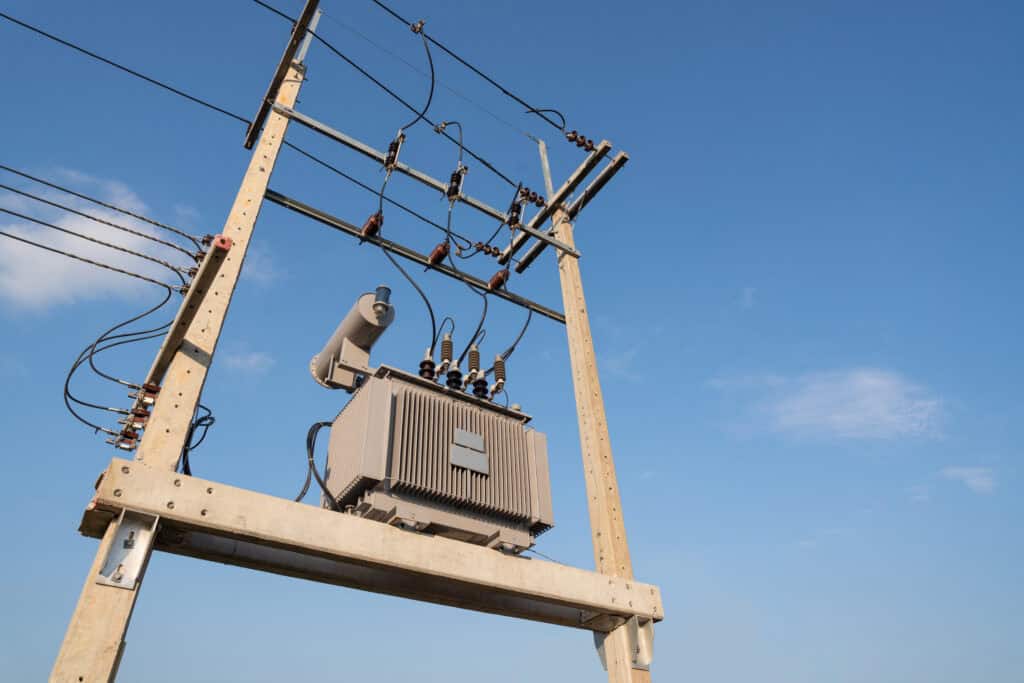

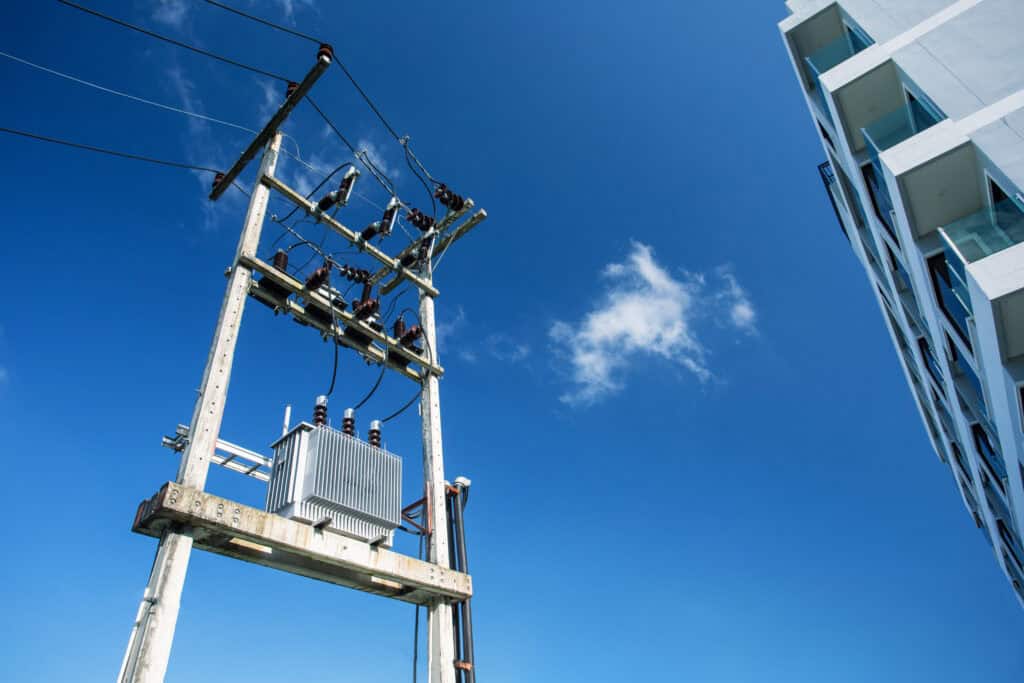

2. แบบนั่งร้าน (Platform-Mounted)
หม้อแปลงแบบนั่งร้านใช้สำหรับหม้อแปลงขนาด 200-1,000 kVA ติดตั้งบนแท่นหรือโครงสร้างที่แข็งแรงเพื่อรองรับน้ำหนักหม้อแปลงที่มากขึ้น เหมาะสำหรับพื้นที่ที่ต้องการโหลดสูงแต่ยังมีข้อจำกัดด้านพื้นที่บนพื้นดิน
แบบนั่งร้านเป็นตัวเลือกกลางๆ ระหว่างแบบแขวนกับแบบตั้งพื้น ใช้กันมากในอาคารสำนักงาน ห้างสรรพสินค้า และโรงงานขนาดกลาง โครงสร้างแท่นต้องออกแบบให้รองรับน้ำหนักหม้อแปลงได้อย่างปลอดภัยตามมาตรฐานที่ กฟน. กำหนด
3. แบบตั้งพื้น (Pad-Mounted) / หม้อแปลงตั้งพื้น
หม้อแปลงแบบตั้งพื้นใช้สำหรับหม้อแปลงขนาดตั้งแต่ 1,000 kVA ขึ้นไป ติดตั้งบนพื้นดินภายในห้องหม้อแปลงหรือพื้นที่เฉพาะ เหมาะสำหรับอาคารขนาดใหญ่หรือโรงงานอุตสาหกรรมที่ใช้ไฟปริมาณมาก
แบบตั้งพื้นต้องมีห้องหม้อแปลงที่ออกแบบตามมาตรฐาน มีระบบระบายอากาศที่เพียงพอ มีระบบดับเพลิง และมีทางเข้าออกที่สะดวกสำหรับการซ่อมบำรุง จากประสบการณ์ของเรา แบบตั้งพื้นเป็นประเภทที่ต้องใส่ใจเรื่องมาตรฐานมากที่สุด เพราะมีรายละเอียดเยอะ
มาตรฐานและแนวทางในการติดตั้งที่ควรรู้
การติดตั้งหม้อแปลงไฟฟ้าภายใต้การกำกับดูแลของ กฟน. ต้องปฏิบัติตามข้อกำหนดและมาตรฐานหลายข้อ โดยเฉพาะการเว้นระยะห่างและการเลือกใช้อุปกรณ์ที่มีคุณภาพ เพื่อให้การติดตั้งปลอดภัยและสามารถบำรุงรักษาได้สะดวก
การเว้นระยะห่าง
หม้อแปลงที่ติดตั้งบนแท่นควรมีระยะห่างจากอาคารหรือเขตที่ดินข้างเคียงไม่น้อยกว่า 0.65 เมตร เพื่อให้มีพื้นที่เพียงพอสำหรับการระบายความร้อนและการเข้าไปตรวจสอบซ่อมบำรุง ส่วนหม้อแปลงตั้งพื้นต้องมีระยะห่างตามที่ กฟน. กำหนดเฉพาะสำหรับแต่ละขนาด
เรื่องระยะห่างเป็นจุดที่หลายโครงการมีปัญหา เพราะพื้นที่จำกัด ทำให้ต้องวางหม้อแปลงชิดอาคารเกินไป ซึ่งจะทำให้ไม่ผ่านการตรวจรับจาก กฟน. และต้องย้ายตำแหน่งใหม่ ควรวางแผนตั้งแต่ขั้นตอนออกแบบอาคาร
การปฏิบัติตามมาตรฐาน วสท.
การติดตั้งหม้อแปลงไฟฟ้าต้องสอดคล้องกับมาตรฐานการติดตั้งทางไฟฟ้าของวิศวกรรมสถานแห่งประเทศไทย (วสท.) ด้วย ซึ่งเป็นมาตรฐานกลางที่ใช้อ้างอิงในวงการไฟฟ้าทั้งประเทศ ทั้งในเรื่องของ มาตรฐานหม้อแปลงไฟฟ้า ระบบป้องกัน และข้อกำหนดด้านความปลอดภัย
มาตรฐาน วสท. ช่วยเสริมมาตรฐานของ กฟน. ให้ครอบคลุมมากขึ้น โดยเฉพาะในรายละเอียดทางวิศวกรรมที่ต้องคำนวณ เช่น การคำนวณขนาดสาย การคำนวณกระแสลัดวงจร และการออกแบบระบบป้องกัน
การจัดเตรียมอุปกรณ์
ควรจัดเตรียมอุปกรณ์และสถานที่ติดตั้งตามแนวทางที่ กฟน. กำหนด เพื่อให้การติดตั้งเป็นไปตาม มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน อย่างราบรื่น อุปกรณ์สำคัญที่ต้องเตรียมได้แก่ หม้อแปลงที่ผ่านมาตรฐาน มอก. อุปกรณ์ป้องกัน เช่น ล่อฟ้า (Lightning Arrester) และ Drop-out Fuse รวมถึงอุปกรณ์ตัดตอน เช่น สวิตช์ตัดโหลด (Load Break Switch)
สิ่งที่ต้องระวังคือ อุปกรณ์ทุกชิ้นต้องได้มาตรฐานและเป็นยี่ห้อที่ กฟน. รับรอง ถ้าใช้อุปกรณ์ที่ไม่ได้รับการรับรอง จะไม่ผ่านการตรวจสอบ
กฎหมายที่เกี่ยวข้องกับการติดตั้งหม้อแปลงไฟฟ้า
การติดตั้งหม้อแปลงไฟฟ้าไม่ใช่แค่เรื่องทางเทคนิค แต่ยังเกี่ยวข้องกับกฎหมายและข้อบังคับหลายฉบับที่ต้องปฏิบัติตามเพื่อความปลอดภัยและป้องกันอันตรายจากไฟฟ้า
กฎหมายสำคัญที่เกี่ยวข้องมีดังนี้:
- พ.ร.บ. การไฟฟ้าฝ่ายผลิตแห่งประเทศไทย พ.ศ. 2511 กำหนดให้การติดตั้งหม้อแปลงต้องเป็นไปตามมาตรฐานความปลอดภัย
- พ.ร.บ. ควบคุมอาคาร พ.ศ. 2522 กำหนดให้การติดตั้งหม้อแปลงต้องได้รับอนุญาตจากหน่วยงานการไฟฟ้า และต้องมีห้องหม้อแปลงที่ได้มาตรฐาน
- พ.ร.บ. วิศวกร พ.ศ. 2542 และกฎหมายแรงงาน พ.ศ. 2554 กำหนดว่าผู้ติดตั้งต้องมีใบอนุญาตประกอบวิชาชีพวิศวกรรม และต้องมีมาตรการป้องกันอันตราย เช่น การต่อลงดินและการป้องกันฟ้าผ่า
- มาตรฐาน PEA และ MEA กำหนดระยะห่างจากอาคารอย่างน้อย 3 เมตรสำหรับบางประเภท และต้องมีระบบป้องกันไฟฟ้าลัดวงจรที่เหมาะสม
ถ้าไม่ปฏิบัติตามกฎหมายเหล่านี้ นอกจากจะไม่ได้รับอนุญาตแล้ว ยังอาจถูกดำเนินคดีตามกฎหมายได้อีกด้วย ดังนั้นควรให้วิศวกรไฟฟ้าที่มีใบอนุญาตเป็นผู้ดูแลทุกขั้นตอน
เอกสารที่เกี่ยวข้องกับการติดตั้งหม้อแปลงไฟฟ้า
ในการขอติดตั้งหม้อแปลงไฟฟ้ากับ กฟน. ต้องเตรียมเอกสารให้ครบถ้วน เพราะถ้าขาดเอกสารใดเอกสารหนึ่ง จะทำให้การพิจารณาอนุมัติล่าช้า เอกสารที่ต้องเตรียมมีดังนี้:
- หนังสือรับรองการจดทะเบียนนิติบุคคลพร้อมวัตถุประสงค์ (คัดไม่เกิน 30 วัน)
- สำเนาเอกสารภาษีมูลค่าเพิ่ม (ภพ.20)
- สำเนาใบอนุญาตตั้งโรงงาน (ร.ง.2) หรือใบอนุญาตประกอบกิจการ (ร.ง.4)
- สำเนาบัตรประชาชนและทะเบียนบ้านของผู้มีอำนาจลงนาม
- สำเนาทะเบียนบ้านของที่ตั้งโรงงาน
- แบบการก่อสร้างและการติดตั้งอุปกรณ์ไฟฟ้า
- หนังสือรับรองจากวิศวกรไฟฟ้าผู้ออกแบบ
- แผนผังภายในบริเวณที่ขอใช้ไฟ
- สำเนาใบเสร็จค่าตรวจสอบหม้อแปลง
- หนังสือยินยอมให้ปักเสาพาดสาย (กรณีผ่านที่ดินผู้อื่น)
- รายละเอียดสเปคอุปกรณ์
มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน ต่างจาก กฟภ อย่างไร
หลายคนสงสัยว่า มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน กับ มาตรฐานการติดตั้งไฟฟ้า กฟภ แตกต่างกันอย่างไร ความแตกต่างหลักๆ อยู่ที่พื้นที่ให้บริการและรายละเอียดข้อกำหนดเฉพาะ
กฟน. (การไฟฟ้านครหลวง) ดูแลพื้นที่กรุงเทพฯ นนทบุรี และสมุทรปราการ ส่วน กฟภ. (การไฟฟ้าส่วนภูมิภาค) ดูแลพื้นที่นอกเขตกรุงเทพฯ ความแตกต่างที่สำคัญมีหลายประเด็น เช่น ขนาดของหม้อแปลงที่ติดตั้งได้ในแต่ละประเภท ระยะห่างจากอาคารที่กำหนด ข้อกำหนดเกี่ยวกับขนาดเสาและโครงสร้างหม้อแปลง รวมถึงแบบฟอร์มเอกสารและขั้นตอนการขออนุญาตที่แตกต่างกัน
สิ่งที่ต้องระวังคือ ถ้าโครงการของคุณอยู่ในเขตพื้นที่ กฟน. ต้องใช้มาตรฐานของ กฟน. เท่านั้น ห้ามใช้มาตรฐานของ กฟภ. มาทดแทน เพราะรายละเอียดจะแตกต่างกัน
สรุป
มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน มีความสำคัญอย่างยิ่งในการสร้างความปลอดภัยและความเสถียรให้กับระบบไฟฟ้า การติดตั้งหม้อแปลงต้องเลือกประเภทให้ถูกต้อง ไม่ว่าจะเป็นแบบแขวน แบบนั่งร้าน หรือแบบตั้งพื้น ต้องเว้นระยะห่างตามกำหนด ปฏิบัติตามกฎหมาย และเตรียมเอกสารให้ครบถ้วน
การทำให้ถูกตั้งแต่แรกจะช่วยประหยัดเวลาและค่าใช้จ่ายได้มาก เพราะถ้าไม่ผ่านการตรวจรับ ต้องแก้ไขแล้วยื่นใหม่ ซึ่งอาจทำให้โครงการล่าช้าไปหลายเดือน
FAQ
Q: การติดตั้งหม้อแปลงไฟฟ้าต้องได้รับอนุญาตจากหน่วยงานใดบ้าง?
A: ต้องได้รับอนุญาตจากการไฟฟ้าที่รับผิดชอบพื้นที่ ถ้าอยู่ในเขตกรุงเทพฯ นนทบุรี หรือสมุทรปราการ ต้องขอจาก กฟน. ถ้าอยู่นอกเขตต้องขอจาก กฟภ. นอกจากนี้ยังต้องได้รับอนุญาตจากหน่วยงานท้องถิ่นตาม พ.ร.บ. ควบคุมอาคาร อีกด้วย
Q: ต้องใช้วิศวกรในการติดตั้งหม้อแปลงไฟฟ้าหรือไม่?
A: ต้องใช้ครับ การติดตั้งหม้อแปลงไฟฟ้าต้องได้รับการออกแบบและลงนามรับรองโดยวิศวกรไฟฟ้าที่มีใบอนุญาตประกอบวิชาชีพ ตาม พ.ร.บ. วิศวกร พ.ศ. 2542 ถ้าไม่มีวิศวกรลงนาม จะไม่สามารถยื่นขออนุญาตกับ กฟน. ได้
Q: หม้อแปลงไฟฟ้าต้องมีระยะห่างจากอาคารเท่าไหร่?
A: สำหรับหม้อแปลงที่ติดตั้งบนแท่น ต้องมีระยะห่างจากอาคารหรือเขตที่ดินข้างเคียงไม่น้อยกว่า 0.65 เมตร แต่สำหรับหม้อแปลงตั้งพื้นขนาดใหญ่ อาจต้องเว้นระยะมากกว่านั้นตามข้อกำหนดเฉพาะของ กฟน.
Q: หม้อแปลงไฟฟ้าแบบแขวนสามารถติดตั้งที่ไหนได้?
A: หม้อแปลงแบบแขวนเหมาะสำหรับพื้นที่ที่มีข้อจำกัดด้านพื้นที่ ติดตั้งบนเสาไฟฟ้าขนาด 12 เมตร รองรับหม้อแปลงขนาด 50-160 kVA ที่น้ำหนักไม่เกิน 1,000 กิโลกรัม ใช้มากในหมู่บ้านจัดสรร คอนโดขนาดเล็ก และอาคารพาณิชย์เสาไฟฟ้าที่มีขนาด 12 เมตร
Q: มาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน. แตกต่างจาก กฟภ. อย่างไร?
A: ความแตกต่างหลักคือพื้นที่ให้บริการ โดย กฟน. ดูแลเขตกรุงเทพฯ นนทบุรี สมุทรปราการ ส่วน กฟภ. ดูแลต่างจังหวัด นอกจากนี้ยังแตกต่างในเรื่องขนาดหม้อแปลงที่ติดตั้งได้ในแต่ละประเภท ระยะห่างจากอาคาร ข้อกำหนดเสาและโครงสร้าง รวมถึงแบบฟอร์มเอกสารที่ต้องยื่น
