ตู้ VSD/VFD Panel คือตู้ควบคุมมอเตอร์ไฟฟ้า ที่ใช้ไดรฟ์ควบคุมความเร็วรอบ โดยภายในจะติดตั้งอุปกรณ์หลักคือ VFD (Variable Frequency Drive) เพื่อใช้ปรับความถี่และแรงดันไฟฟ้าที่จ่ายให้มอเตอร์
บทความนี้จะอธิบายว่าตู้ VSD/VFD Panel คืออะไร แตกต่างจาก Soft Starter อย่างไร และควรเลือกใช้งานแบบไหนให้เหมาะกับระบบของคุณมากที่สุด
VSD Panel คืออะไร?
VFD Panel (Variable Frequency Drive Panel) คือตู้คอนโทรลที่ติดตั้งอุปกรณ์สำหรับ ควบคุมความเร็วรอบของมอเตอร์ไฟฟ้า โดยภายในจะมี VFD (Variable Frequency Drive) ซึ่งทำหน้าที่แปลงไฟฟ้ากระแสสลับ (AC) จากระบบไฟฟ้าให้เป็นกระแสตรง (DC) ก่อน แล้วจึงแปลงกลับเป็น AC ที่สามารถปรับ “ความถี่” ได้ตามต้องการ
เมื่อความถี่ของไฟฟ้าเปลี่ยน ความเร็วรอบของมอเตอร์ก็จะเปลี่ยนตาม ทำให้สามารถควบคุมการทำงานของมอเตอร์ได้อย่างแม่นยำ ตั้งแต่ความเร็วต่ำจนถึงความเร็วสูงสุดที่กำหนดไว้ เหมาะกับงานที่ต้องการควบคุมการไหล แรงดัน หรือโหลดที่เปลี่ยนแปลงตลอดเวลา
จุดสำคัญ:
VFD ไม่ได้มีหน้าที่แค่ช่วยสตาร์ทมอเตอร์ให้นุ่มนวลเหมือน Soft Starter เท่านั้น แต่จะทำงานตลอดช่วงที่มอเตอร์เดินเครื่อง โดยสามารถปรับความเร็วรอบขึ้น–ลงตามความต้องการของระบบ (Demand) ได้อย่างต่อเนื่อง
Soft Starter คืออะไร?
Soft Starter คืออุปกรณ์ที่ใช้สำหรับลดกระแสไฟฟ้าขณะสตาร์ทมอเตอร์ โดยจะค่อย ๆ เพิ่มแรงดันไฟฟ้าให้กับมอเตอร์ทีละน้อยในช่วงเริ่มต้นการทำงาน ทำให้มอเตอร์ค่อย ๆ เร่งความเร็วขึ้นอย่างนุ่มนวล แทนการกระชากแรงดันเต็มทันที
โดยปกติแล้ว กระแสไฟฟ้าขณะสตาร์ทมอเตอร์อาจสูงถึงประมาณ 6–8 เท่าของกระแสพิกัด แต่เมื่อใช้ Soft Starter จะสามารถลดลงเหลือประมาณ 2–3 เท่า ช่วยลดผลกระทบต่อระบบไฟฟ้าและอุปกรณ์อื่นในไลน์การผลิต
เมื่อมอเตอร์เริ่มทำงานจนถึงความเร็วรอบปกติแล้ว Soft Starter จะหยุดการควบคุม และปล่อยให้มอเตอร์ทำงานที่ความเร็วคงที่ตามระบบ บางรุ่นจะมี Bypass Contactor เพื่อ bypass วงจรอิเล็กทรอนิกส์ออกหลังสตาร์ทเสร็จ ช่วยลดความร้อนและเพิ่มประสิทธิภาพการทำงานของระบบ

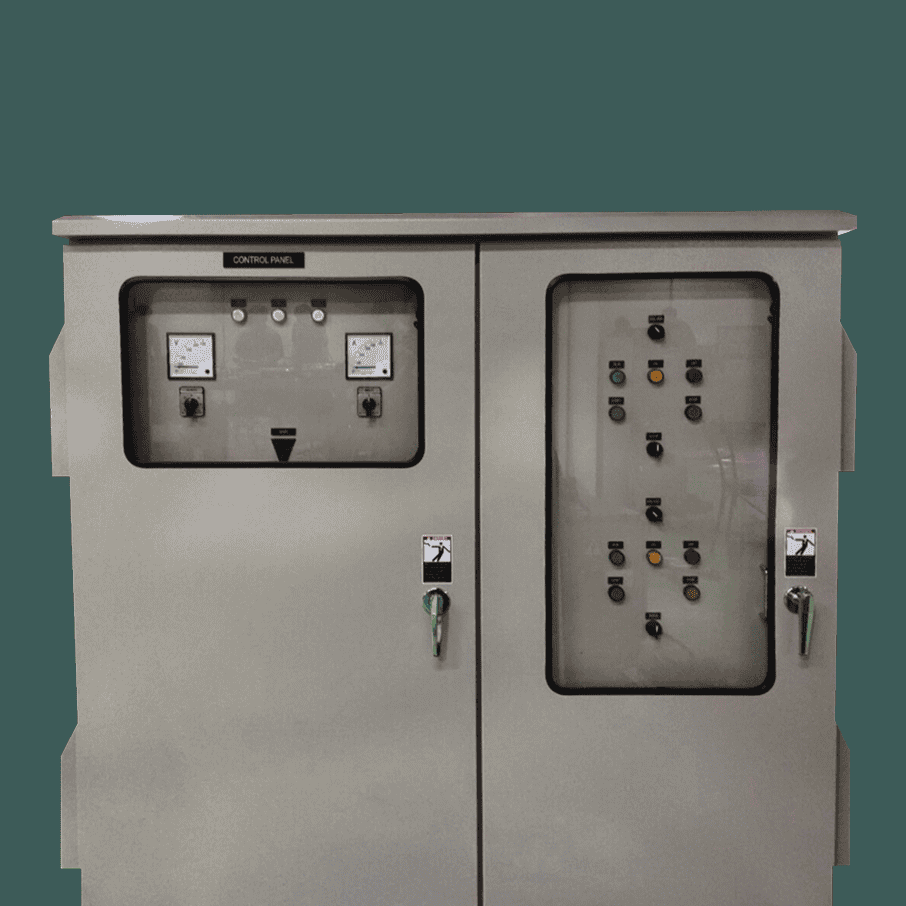

VSD/VFD vs Soft Starter ต่างกันตรงไหน
ความต่างหลักของทั้งสองอุปกรณ์อยู่ที่ วิธีคุมมอเตอร์ และ ช่วงเวลาที่ทำงาน ซึ่งส่งผลต่อราคา การใช้พลังงาน และความเหมาะสมกับงานแต่ละแบบ ตารางด้านล่างสรุปจุดต่างที่สำคัญที่สุด
| ข้อเปรียบเทียบ | VSD/VFD Panel | Soft Starter |
|---|---|---|
| หลักการทำงาน | แปลง AC → DC → AC ปรับความถี่ | ลดแรงดันตอนสตาร์ทด้วย SCR |
| ปรับความเร็วตอนเดิน | ปรับได้ตลอดเวลา | ปรับไม่ได้ เดินที่ความเร็วคงที่ |
| ลดกระแสสตาร์ท | ได้ ลดเหลือ 1-1.5 เท่า | ได้ ลดเหลือ 2-3 เท่า |
| ประหยัดพลังงาน | สูง 20-50% (โหลดไม่คงที่) | ไม่ประหยัดหลังสตาร์ท |
| ทำงานช่วงไหน | ตลอดเวลาที่มอเตอร์เดิน | เฉพาะตอนสตาร์ท/หยุด |
| ราคา (5.5 kW) | 25,000-50,000 บาท | 10,000-20,000 บาท |
| Harmonics | สูง ต้องมี Filter | ต่ำ ตอนสตาร์ทเท่านั้น |

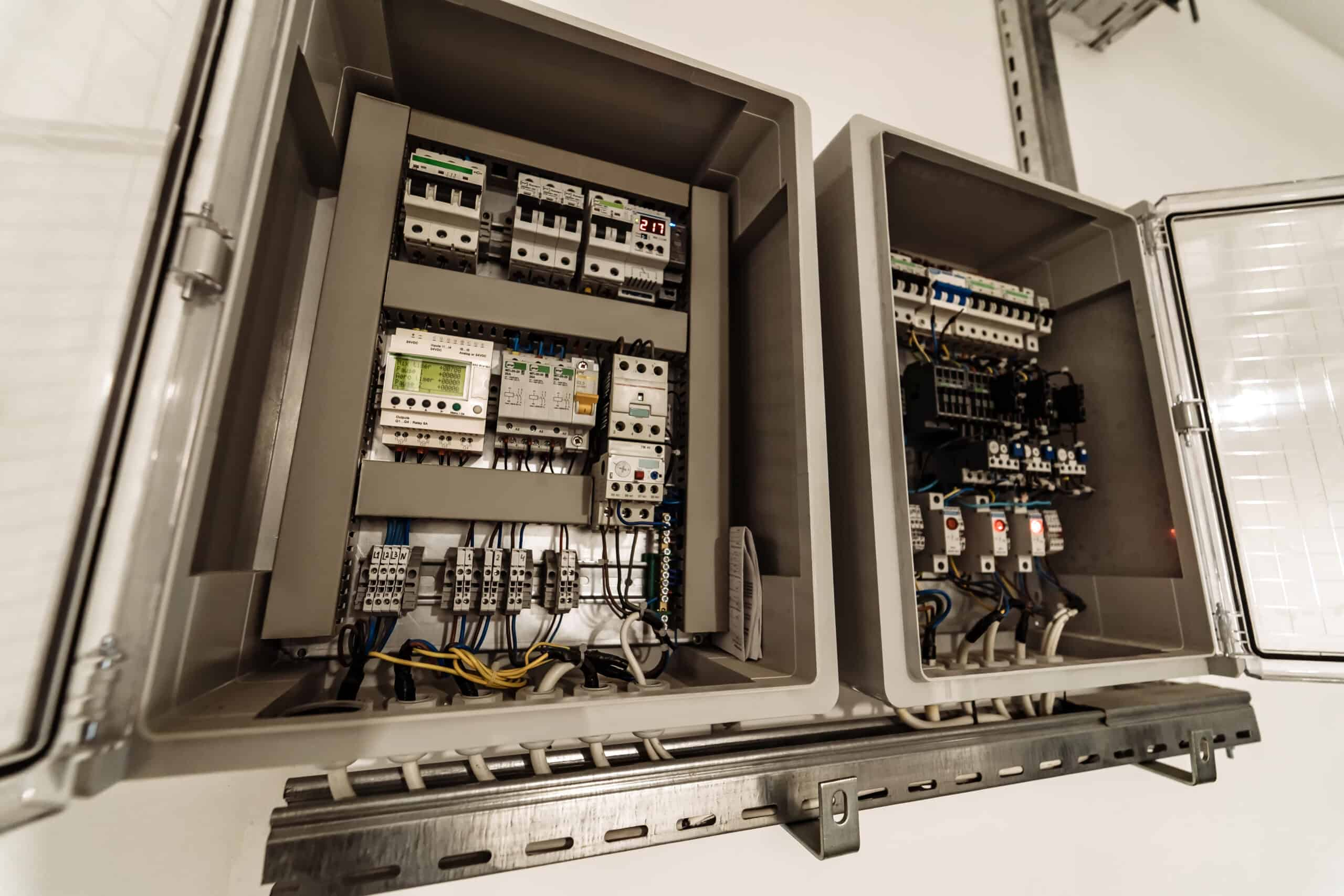

| ขนาดตู้ | ใหญ่กว่า ต้องระบายความร้อนดี | เล็กกว่า ติดตั้งง่าย |
จะเห็นว่า VFD แพงกว่าและสร้าง Harmonics มากกว่า แต่ในงานที่ต้องปรับรอบบ่อย เช่น ปั๊มน้ำตามแรงดัน หรือพัดลมตามอุณหภูมิ การประหยัดไฟจะช่วยคืนทุนภายใน 1-3 ปี ส่วน Soft Starter เหมาะกับงานที่ไม่ต้องปรับรอบแต่ต้องการเริ่มต้นนุ่ม ๆ เช่น คอมเพรสเซอร์แอร์ระบบ Chiller มอเตอร์ขนาดใหญ่ที่กระชากเครือข่ายไฟ สามารถอ่านเพิ่มเติมเกี่ยวกับ Harmonics ได้ที่
เลือก VSD หรือ Soft Starter ดี กรณีไหนใช้อะไร
การเลือกใช้งานระหว่าง VSD/VFD และ Soft Starter ไม่มีคำตอบว่า ตัวไหนดีกว่าเสมอไป แต่ขึ้นอยู่กับลักษณะงานและพฤติกรรมโหลดของมอเตอร์เป็นหลัก
1. กรณีที่ควรเลือกใช้ VSD/VFD
VFD (Variable Frequency Drive) เหมาะสำหรับงานที่ต้องการควบคุมความเร็วรอบมอเตอร์ตามโหลด (Demand Control) ไม่ได้ทำงานที่ความเร็วคงที่ตลอดเวลา ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานและลดการใช้พลังงาน
ตัวอย่างงานที่เหมาะสม เช่น
- ระบบปั๊มน้ำควบคุมแรงดัน เช่น ระบบจ่ายน้ำอาคารสูง หรือ Cooling Tower ที่ต้องปรับตามการใช้งาน
- พัดลมและ Blower แบบแปรผันรอบ เช่น ระบบ HVAC, เตาเผา หรือระบบบำบัดน้ำเสีย
- สายพานลำเลียงปรับความเร็วได้ เช่น โรงงานอาหารหรือสายการผลิตที่ต้องซิงค์กับเครื่องจักรอื่น
- คอมเพรสเซอร์แบบปรับรอบได้ (Variable Speed) ที่ปรับตามปริมาณลมอัดที่ใช้งานจริง
- Mixer / Agitator ที่ต้องปรับรอบตามขั้นตอนการผลิต
VFD มีข้อได้เปรียบด้าน Energy Saving อย่างชัดเจน เพราะพลังงานของมอเตอร์แปรผันตามความเร็วรอบตามกฎ Affinity Laws (กำลังไฟฟ้า ∝ รอบ³)
ตัวอย่างเช่น หากลดความเร็วรอบลงประมาณ 50% พลังงานที่ใช้จริงอาจลดลงเหลือเพียงประมาณ 12.5% ของกำลังเต็มพิกัด ซึ่งช่วยลดค่าไฟฟ้าได้อย่างมากในระบบที่โหลดแปรผันตลอดเวลา
2. กรณีที่ควรเลือกใช้ Soft Starter
Soft Starter เหมาะสำหรับงานที่มอเตอร์ทำงานที่ความเร็วคงที่ (Constant Speed Operation) แต่มีปัญหากระแสกระชากสูงในช่วงเริ่มต้นเดินเครื่อง ซึ่งอาจส่งผลกระทบต่อระบบไฟฟ้า หรือทำให้เกิดแรงกระแทกทางกล (Mechanical Stress) ต่อเครื่องจักร
ตัวอย่างงานที่เหมาะสม เช่น
- คอมเพรสเซอร์ Chiller ในอาคารขนาดใหญ่ ที่ต้องเดินรอบคงที่ แต่ต้องการลดกระแสเริ่มต้น
- ปั๊มหอยโข่งขนาดใหญ่ ในระบบประปา หรือระบบส่งน้ำที่ไม่ได้สตาร์ทบ่อย
- เครื่องบด / เครื่องโม่ ที่ต้องการลดแรงกระชากตอนเริ่มเดินเครื่อง เพื่อป้องกัน Belt และ Coupling เสียหาย
- สายพานลำเลียงระยะไกล ที่ต้องการการเริ่มต้นแบบค่อยเป็นค่อยไปเพื่อลดแรงดึงกระชากของสายพาน
- Crusher / Grinder ในโรงโม่หิน หรืออุตสาหกรรมปูนซีเมนต์
Soft Starter มีข้อได้เปรียบในแง่ของต้นทุน และความเรียบง่ายของระบบ โดยทั่วไปมีราคาต่ำกว่า VFD ประมาณ 2–3 เท่า ติดตั้งง่าย และไม่สร้าง Harmonics ต่อระบบไฟฟ้ามาก อีกทั้งยังไม่ต้องการระบบระบายความร้อนซับซ้อนเหมือน VFD
Tips:
ถ้าระบบมีมอเตอร์ขนาดใหญ่หลายตัว แต่ใช้งานไม่พร้อมกัน ลองพิจารณาใช้ Soft Starter พร้อม Bypass Contactor จะคุ้มกว่า VFD เพราะหลังสตาร์ทเสร็จไม่กินไฟเพิ่ม และยังลดปัญหา Harmonic Distortion ในระบบโรงงานได้
โครงสร้างตู้ VSD /VFD Panel ที่ดีต้องมีอะไรบ้าง
ตู้ VFD ไม่ใช่แค่กล่องเหล็กที่ใส่ VFD ลงไป แต่ต้องออกแบบให้รองรับการทำงานของอุปกรณ์ภายในได้ดี โดยเฉพาะเรื่องการระบายความร้อน การป้องกัน EMC และการลด Harmonics ถ้าออกแบบไม่เหมาะ VFD จะอายุสั้น เสียบ่อย และระบบไฟฟ้าโรงงานอาจมีปัญหาตามมา
1. ระบบระบายความร้อนที่เพียงพอ
VFD มีการสูญเสียพลังงานในรูปแบบ ความร้อนจากกระบวนการสวิตชิ่งของ IGBT ภายใน ดังนั้นจึงเป็นอุปกรณ์ที่ไวต่ออุณหภูมิเป็นอย่างมาก
โดยทั่วไป VFD ขนาดตั้งแต่ประมาณ 5.5 kW ขึ้นไป ควรติดตั้งพัดลมระบายอากาศในตู้ และเมื่อขนาดใหญ่ขึ้น (ประมาณ 22 kW ขึ้นไป) หรือใช้งานในสภาพแวดล้อมอุณหภูมิสูง อาจต้องใช้ Air Conditioner สำหรับตู้ไฟฟ้า หรือ Heat Exchanger เพื่อควบคุมอุณหภูมิภายในไม่ให้เกินประมาณ 40°C ตามข้อกำหนดของผู้ผลิต
2. Line Reactor หรือ DC Choke ป้องกัน Harmonics
VFD จัดเป็นโหลดแบบ Non-linear Load ซึ่งทำให้เกิด Harmonics ลำดับที่ 5, 7, 11 และ 13 ส่งผลกระทบต่อระบบไฟฟ้า เช่น หม้อแปลงร้อนผิดปกติ Capacitor Bank เสียเร็ว หรือเบรกเกอร์ทริปโดยไม่มีสาเหตุชัดเจน
ดังนั้นการติดตั้ง Line Reactor (ประมาณ 3–5%) หรือ DC Choke จึงเป็นสิ่งสำคัญ โดยเฉพาะในระบบที่มี VFD หลายตัวทำงานพร้อมกัน เพื่อช่วยลดกระแสกระชาก และลดผลกระทบต่อคุณภาพไฟฟ้าโดยรวม
3. EMC Filter ลดสัญญาณรบกวน
VFD สามารถสร้างสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ซึ่งอาจรบกวนอุปกรณ์อิเล็กทรอนิกส์อื่นในโรงงาน เช่น PLC, Sensor หรือ Servo Drive
ตู้ VFD ที่ดีควรติดตั้ง EMC Filter ตามมาตรฐาน EN 61800-3 ร่วมกับการเดินสายแบบ Shielded Cable ระหว่าง VFD และมอเตอร์ รวมถึงการต่อสายดิน (Grounding) อย่างถูกต้องและเป็นระบบ เพื่อช่วยระบายสัญญาณรบกวนและเพิ่มความเสถียรของระ
4. Protection ครบทุกฟังก์ชัน
ตู้ VFD ที่ออกแบบดีควรมีระบบป้องกันที่ครอบคลุม เช่น
- Short Circuit Protection ด้วย MCCB หรือ Fuse ชนิด aR สำหรับอุปกรณ์ Semiconductor
- Overload Protection ที่สัมพันธ์กับ Thermal Curve ของมอเตอร์
- Ground Fault Protection สำหรับตรวจจับปัญหา Insulation เสียหาย
- Emergency Stop (E-Stop) สำหรับตัดระบบทันทีในกรณีฉุกเฉิน
ระบบเหล่านี้ช่วยลดความเสียหายทั้งต่อ VFD และอุปกรณ์ในระบบโดยรวม
5. HMI หรือ Display ใช้งานง่าย
ปัจจุบันตู้ VFD ในงานอุตสาหกรรมนิยมใช้ HMI Touch Screen มากกว่าการใช้งานผ่าน Keypad บนตัว VFD โดยตรง เนื่องจากสามารถแสดงข้อมูลได้ละเอียดกว่า เช่น ความเร็วรอบ กระแส แรงดัน ความถี่ พลังงานสะสม และประวัติ Alarm ช่วยให้ฝ่ายซ่อมบำรุงสามารถวิเคราะห์ปัญหา และตรวจสอบระบบได้รวดเร็วและแม่นยำมากขึ้น
การประหยัดพลังงานจริงจาก VFD ในโรงงานไทย
หลายโรงงานสนใจ VFD เพราะหวังประหยัดค่าไฟ แต่ตัวเลขที่ขายกัน “ประหยัด 30-50%” อาจไม่จริงในทุกกรณี การประหยัดได้จริงขึ้นอยู่กับลักษณะโหลด และการใช้งาน หากใช้ไม่ตรงประเภทอาจไม่คุ้มค่ากับเงินลงทุน
กรณีปั๊มน้ำ HVAC ในอาคารใหญ่
อาคารสำนักงาน 15 ชั้นที่เปลี่ยนปั๊มน้ำ Chilled Water ขนาด 22 kW จาก Direct Online เป็น VFD พบว่าค่าไฟส่วนปั๊มลดลง 35-45% ในรอบปี เพราะส่วนใหญ่ของเวลาทำการ ความต้องการน้ำเย็นต่ำกว่าพิกัด VFD ปรับรอบลงตาม Pressure Sensor ทำให้ปั๊มไม่ต้องทำงานเต็มกำลังตลอด คืนทุนค่า VFD และตู้ภายใน 18-24 เดือน
กรณีพัดลม Cooling Tower
โรงงานหนึ่งติดตั้ง VFD กับพัดลม Cooling Tower 15 kW จำนวน 4 ตัว เดิมเปิด-ปิดทั้งหมดตลอดเวลา หลังเปลี่ยนเป็น VFD ปรับรอบตามอุณหภูมิน้ำ พบว่าค่าไฟส่วนนี้ลดลงประมาณ 40% เพราะตอนกลางคืนและช่วงที่โหลดต่ำ พัดลมหมุนช้าลงตามจริง ไม่ต้องเปิดเต็มที่ตลอด
กรณีที่ไม่คุ้ม – มอเตอร์โหลดคงที่
โรงงานที่ติดตั้ง VFD กับมอเตอร์ของ Conveyor ที่เดินเต็มกำลังตลอดเวลา 24 ชั่วโมง พบว่าค่าไฟไม่ได้ลดลง แต่กลับเพิ่มขึ้นเล็กน้อยจาก Loss ของ VFD เอง ในกรณีแบบนี้ Soft Starter หรือ Direct Online พร้อม Capacitor Bank แก้ Power Factor จะคุ้มกว่ามาก
ข้อควรระวัง:
การติด VFD โดยไม่มี Line Reactor หรือ Harmonic Filter ในระบบที่มี Capacitor Bank อาจเกิด Resonance ทำให้ Cap Bank เสียหาย หรือระเบิดได้ ก่อนติดตั้ง VFD ต้องประเมินระบบไฟฟ้าทั้งหมดก่อน
มาตรฐานที่ตู้ VFD ต้องผ่าน
ตู้ VFD ที่ผลิต เพื่อใช้งานในโรงงานหรือโครงการขนาดใหญ่ ต้องเป็นไปตามมาตรฐานสากลและของไทย เพื่อความปลอดภัย และให้ผ่านการตรวจรับงานของผู้ออกแบบ มาตรฐานหลักที่ต้องอ้างอิง ได้แก่
- IEC 61439 มาตรฐานสำหรับ Low Voltage Switchgear และ Controlgear Assemblies ครอบคลุมการออกแบบและทดสอบตู้ไฟฟ้าโดยรวม
- IEC 61800 มาตรฐานเฉพาะสำหรับระบบ Adjustable Speed Electrical Power Drive ครอบคลุม VFD และ Soft Starter
- EN 61800-3 มาตรฐาน EMC สำหรับระบบขับเคลื่อนมอเตอร์ ระบุระดับสัญญาณรบกวนที่ยอมรับได้
- IEEE 519 มาตรฐานควบคุม Harmonics ในระบบไฟฟ้า ระบุค่า THD สูงสุดที่ยอมรับได้
- มาตรฐาน วสท. 2001 มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย ครอบคลุมข้อกำหนดการติดตั้งและความปลอดภัย
โครงการที่จะยื่นขอใช้ไฟกับการไฟฟ้าส่วนภูมิภาคหรือนครหลวง ตู้ VFD ต้องผ่านการทดสอบ Routine Test และมีเอกสารยืนยันมาตรฐานครบ ก่อนการไฟฟ้าจะอนุมัติให้เปิดใช้งาน
สรุป
ตู้ VSD/VFD Panel และ Soft Starter เป็นอุปกรณ์ที่ดูคล้ายกัน แต่ทำหน้าที่ต่างกันชัดเจน VFD ใช้ปรับความเร็วรอบมอเตอร์ตลอดเวลาที่ทำงาน เหมาะกับงานที่โหลดเปลี่ยนตลอด เช่น ปั๊มน้ำ พัดลม สายพานลำเลียง ในขณะที่ Soft Starter ใช้ลดกระแสตอนสตาร์ทเท่านั้น เหมาะกับงานที่เดินรอบคงที่แต่ต้องการเริ่มต้นนุ่มนวล เช่น คอมเพรสเซอร์ เครื่องบด
การเลือกระหว่างสองตัวนี้ต้องดูที่ลักษณะโหลด ความถี่ในการเปลี่ยนรอบ และงบประมาณที่มี ถ้าคุ้มค่ากับการประหยัดไฟ VFD คืนทุนได้ภายใน 1-3 ปี แต่ในงานที่โหลดคงที่ Soft Starter ราคาถูกกว่ามากและไม่สร้าง Harmonics
FAQ
Q1: ตู้ VSD / VFD ทำหน้าที่อะไร?
A: ควบคุมความเร็วรอบมอเตอร์ด้วยการปรับความถี่ไฟฟ้า ช่วยลดกระแสสตาร์ทและประหยัดพลังงาน
Q2: VFD ใช้กับมอเตอร์ทุกตัวได้ไหม?
A: ใช้ได้กับมอเตอร์ 3 เฟสส่วนใหญ่ แต่ต้องเลือกขนาดให้เหมาะ และมอเตอร์เก่าอาจต้องมี Output Filter เพิ่ม
Q3: VFD ต้องบำรุงรักษาอะไรบ้าง?
A: พัดลมระบายความร้อน, การทำความสะอาดตู้ และตรวจ Capacitor เป็นระยะ
Q4: ตู้ VFD ขนาด 22 kW ราคาประมาณเท่าไหร่?
A: ประมาณ 80,000 – 150,000 บาท ขึ้นอยู่กับยี่ห้อและอุปกรณ์เสริมในตู้
Q5: VFD อายุการใช้งานนานแค่ไหน?
A: ประมาณ 10–15 ปี โดยพัดลมจะเสื่อมก่อน (3–5 ปี) และ Capacitor (7–10 ปี)
