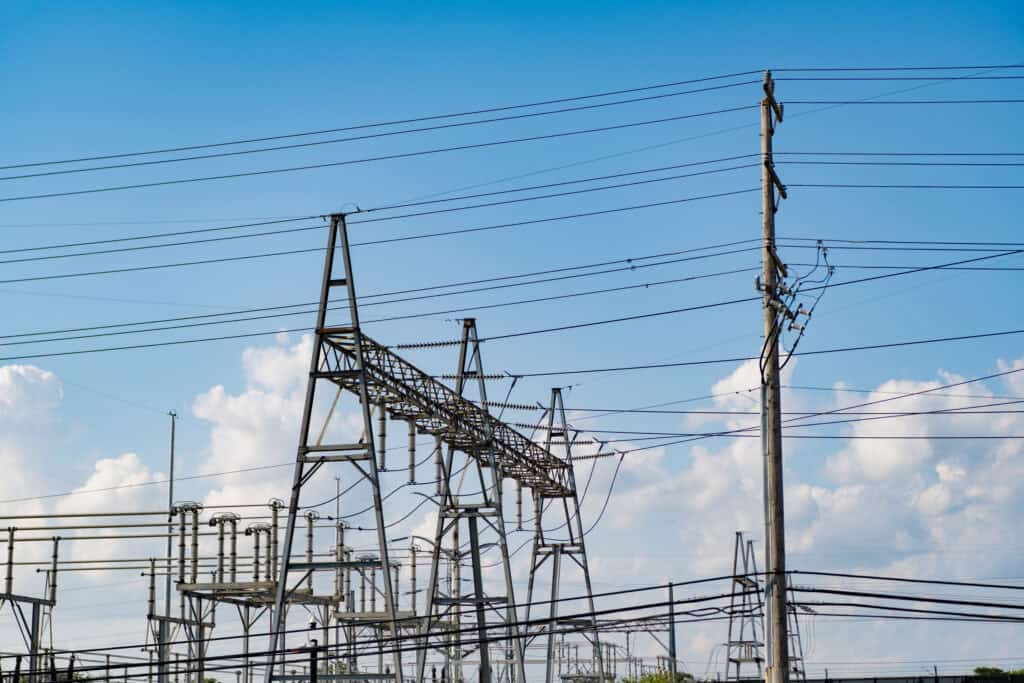

⚡ สายไฟแรงสูง 22 kV คืออะไร?
สายไฟแรงสูงขนาด 22 kV (22,000 โวลต์) เป็น สายส่งไฟฟ้าระดับแรงดันปานกลาง (Medium Voltage – MV) ที่ใช้ในระบบจำหน่ายไฟฟ้าของการไฟฟ้าฝ่ายผลิต, การไฟฟ้านครหลวง (MEA), และการไฟฟ้าส่วนภูมิภาค (PEA) เพื่อนำไฟฟ้าจากหม้อแปลงไปยังโรงงาน, อาคารขนาดใหญ่, หรือพื้นที่ที่ใช้ไฟปริมาณมาก
🔹 1. ประเภทของสายไฟแรงสูง 22 kV
สายไฟแรงสูง 22 kV มีหลายประเภท ขึ้นอยู่กับ การติดตั้งและการใช้งาน
✅ 1.1 สายไฟหุ้มฉนวน (Insulated Cable)
- ใช้เดินสายใต้ดิน หรือ แขวนบนเสาไฟฟ้าในพื้นที่ที่ต้องการความปลอดภัย
- ชนิดที่นิยมใช้ เช่น XLPE 22 kV, CV 22 kV
- มีชั้นป้องกันไฟฟ้ารั่ว (Screening) และฉนวนกันความร้อน
✅ 1.2 สายไฟเปลือย (Bare Conductor)
- ใช้สำหรับ ระบบสายส่งไฟฟ้าแรงสูงแบบเหนือดิน
- ไม่มีฉนวน (ต้องเดินบนลูกถ้วยฉนวนบนเสาไฟฟ้า)
- ชนิดที่นิยมใช้ เช่น ACSR, AAC, AAAC
- เหมาะกับระบบไฟฟ้ากำลังสูงที่ต้องการลดต้นทุน
🔹 2. โครงสร้างของสายไฟแรงสูง 22 kV
สายแรงสูง 22 kV ต้องมีฉนวนและระบบป้องกันไฟฟ้ารั่วไหล โดยทั่วไปมี 4 ชั้นหลัก ได้แก่
1️⃣ ตัวนำไฟฟ้า (Conductor) → ทำจาก ทองแดง (Cu) หรือ อะลูมิเนียม (Al)
2️⃣ ฉนวนไฟฟ้า (Insulation) → ใช้ XLPE หรือ EPR กันความร้อนและแรงดันสูง
3️⃣ ชั้นป้องกันไฟฟ้ารั่ว (Semiconducting Screen) → ลดการสะสมประจุไฟฟ้า
4️⃣ ชั้นป้องกันทางกล (Sheath or Armor) → ป้องกันการเสียดสีและแรงดึง
🔹 3. การเลือกใช้สายไฟแรงสูง 22 kV
⚡ เลือกจากกระแสไฟที่รองรับได้
| ขนาดสาย (mm²) | กระแสไฟสูงสุด (A) | วัสดุ |
|---|---|---|
| 35 mm² | 150 A | ทองแดง |
| 70 mm² | 250 A | ทองแดง |
| 150 mm² | 400 A | ทองแดง |
| 240 mm² | 550 A | ทองแดง |
หมายเหตุ: ขึ้นอยู่กับ อุณหภูมิ, วิธีการติดตั้ง, และระยะทาง ของสายไฟ
⚡ เลือกจากลักษณะการใช้งาน
- เดินสายใต้ดิน → ใช้สาย XLPE 22 kV หุ้มฉนวน
- เดินสายอากาศ (บนเสาไฟฟ้า) → ใช้สาย ACSR หรือ CV 22 kV
- งานโรงงานอุตสาหกรรม → ต้องเลือกสายที่ทนทานต่อ ความร้อนและสภาพแวดล้อม
🔹 4. วิธีการติดตั้งสายไฟแรงสูง 22 kV
การติดตั้งสายไฟแรงสูงต้องดำเนินการโดย วิศวกรไฟฟ้าและช่างไฟแรงสูง เท่านั้น

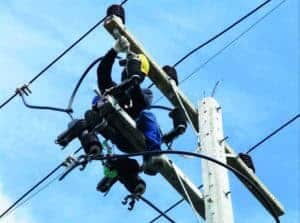

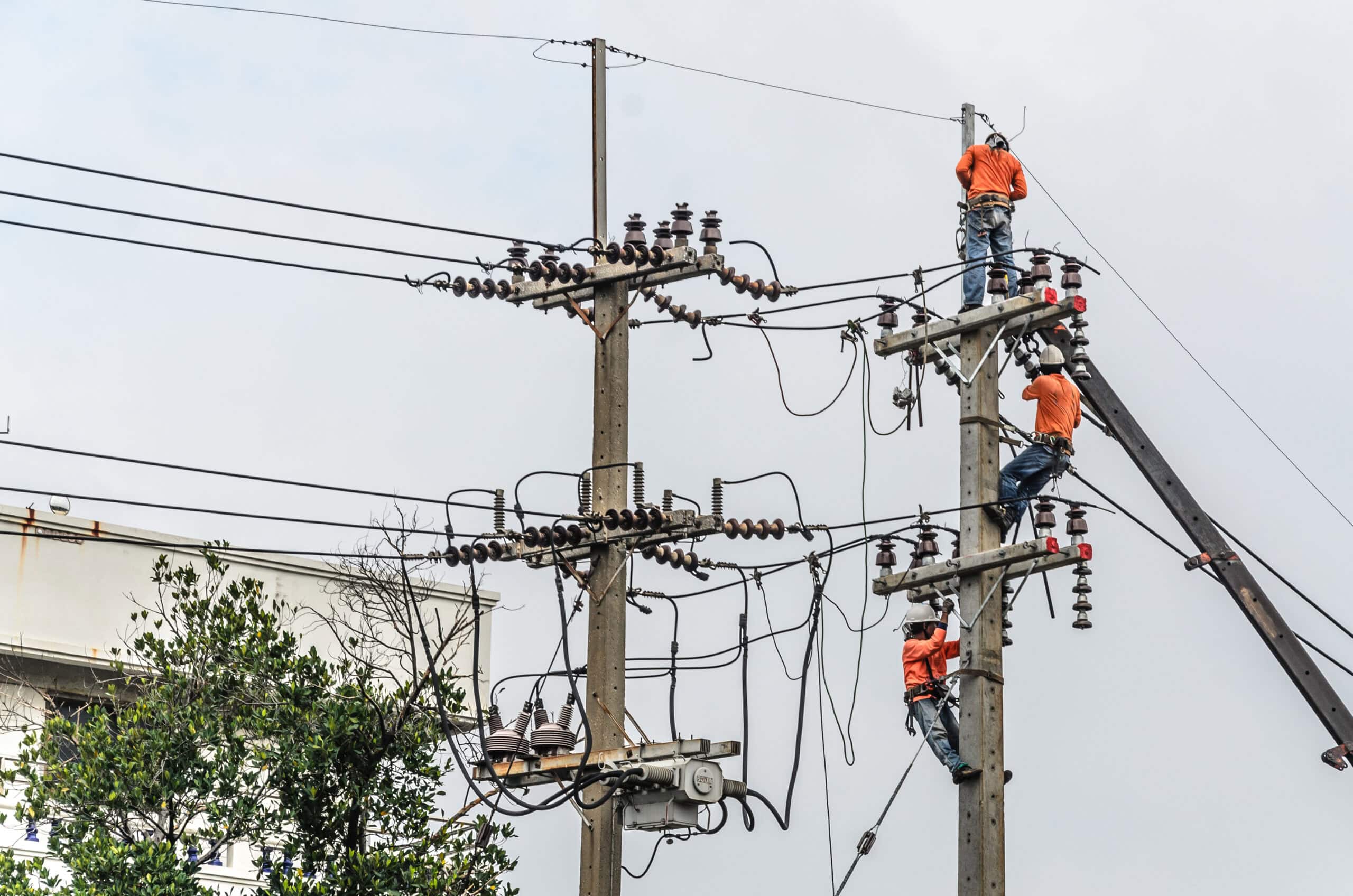

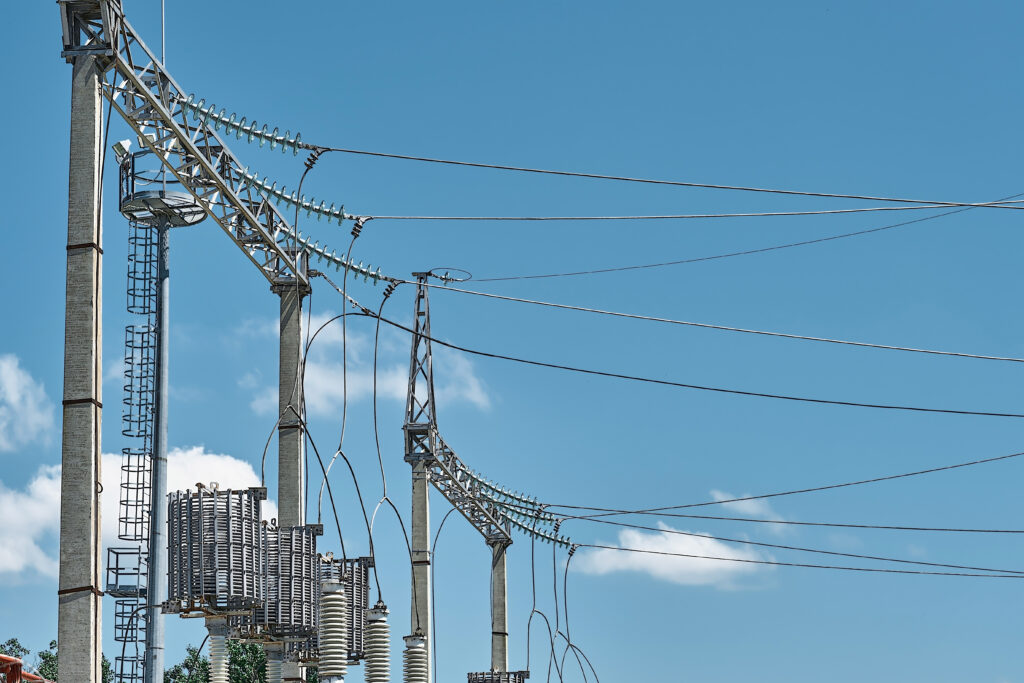

🏗 4.1 การติดตั้งบนเสาไฟฟ้า
- ใช้ สายเปลือย (Bare Conductor ACSR)
- ใช้ ลูกถ้วยแรงสูง (Insulator) รองรับแรงดันไฟฟ้า
- มี ระยะห่างระหว่างเฟส เพื่อป้องกันไฟฟ้าลัดวงจร
🏗 4.2 การติดตั้งแบบสายใต้ดิน
- ใช้ สาย XLPE 22 kV พร้อมท่อร้อยสายไฟ
- ติดตั้งใน รางเคเบิลใต้ดิน (Cable Trench)
- ใช้ ระบบป้องกันฟ้าผ่าและสายดิน (Surge Arrester & Grounding)
🔹 5. ระบบป้องกันไฟฟ้ารั่วและฟ้าผ่า
สายไฟแรงสูง 22 kV ต้องมีระบบป้องกันเพื่อความปลอดภัย ได้แก่
🔹 Surge Arrester → ป้องกันแรงดันไฟฟ้ากระชากจากฟ้าผ่า
🔹 ระบบสายดิน (Grounding System) → ป้องกันไฟดูดและแรงดันเกิน
🔹 เซอร์กิตเบรกเกอร์แรงสูง (High Voltage Circuit Breaker – HV CB)
🔹 หม้อแปลงแรงสูง (22 kV to 400V/230V) พร้อมระบบป้องกัน
⚠ ข้อควรระวังในการติดตั้งสายไฟแรงสูง 22 kV
⚠ ต้องมีระยะห่างที่ปลอดภัย → ห้ามเดินสายใกล้อาคารหรือสิ่งปลูกสร้าง
⚠ ต้องใช้ฉนวนและอุปกรณ์ป้องกันมาตรฐาน → เพื่อลดความเสี่ยงจากไฟฟ้าลัดวงจร
⚠ ต้องตรวจสอบความต้านทานดิน → เพื่อลดอันตรายจากไฟฟ้ารั่ว
⚠ ติดตั้งโดยผู้เชี่ยวชาญ → เพราะไฟฟ้าแรงสูงมีความอันตราย
📌 สายไฟ แรงสูง 22 kV ใช้ในระบบจำหน่ายไฟฟ้า โรงงาน และอาคารขนาดใหญ่
📌 มีทั้งแบบ สายหุ้มฉนวน (XLPE, CV) และ สายเปลือย (ACSR, AAC)
📌 เลือกขนาดสายไฟให้เหมาะกับโหลดไฟฟ้า และลักษณะการติดตั้ง
📌 ต้องมีระบบป้องกันไฟฟ้าลัดวงจรและฟ้าผ่า เพื่อความปลอดภัย
📌 ต้องติดตั้งโดยวิศวกรไฟฟ้าที่มีใบอนุญาตเท่านั้น!
