Combiner Box โซล่าเซลล์ คือตู้สำหรับรวมวงจรจากแผงโซล่าเซลล์หลาย String ก่อนส่งต่อไปยังอินเวอร์เตอร์ โดยภายในอาจมี Fuse, DC Isolator และ SPD ตามการออกแบบของระบบ การเลือกใช้ควรพิจารณาจากจำนวน String ค่าแรงดัน กระแส และสภาพแวดล้อมในการติดตั้ง
บทความนี้จะพาไปรู้จัก Combiner Box โซล่าเซลล์ ตั้งแต่หน้าที่และประเภทของตู้ อุปกรณ์ภายใน ระบบที่เหมาะกับการใช้งาน ไปจนถึงปัจจัยสำคัญในการเลือก Combiner Box ให้เหมาะกับระบบโซล่าเซลล์
Combiner Box มีหน้าที่อะไรในระบบโซล่าเซลล์?
แผงโซล่าเซลล์หลายแผงจะต่ออนุกรมกันเป็น String เพื่อให้ได้แรงดันตามที่ระบบต้องการ เมื่อมีหลาย String จะเกิดวงจร DC หลายชุดที่ต้องเชื่อมต่อกับอินเวอร์เตอร์
Combiner Box สามารถใช้เป็นจุดรวมวงจรจากหลาย String ก่อนส่งต่อไปยังอินเวอร์เตอร์ ช่วยจัดระเบียบการเดินสาย และทำให้สามารถติดตั้งอุปกรณ์ป้องกันหรือตัดแยกวงจรไว้ในตำแหน่งที่กำหนดได้
อย่างไรก็ตาม ระบบขนาดเล็กบางระบบอาจไม่จำเป็นต้องมี Combiner Box แยก หากอินเวอร์เตอร์รองรับจำนวน String และมีอุปกรณ์ป้องกันเพียงพอ
Combiner Box มีกี่ประเภท?
โดยทั่วไป Combiner Box แบ่งเป็น DC Combiner Box และ AC Combiner Box ซึ่งใช้สำหรับรวมวงจรไฟฟ้าคนละส่วน โดยแต่ละประเภทมีหน้าที่แตกต่างกัน ดังนี้
1. DC Combiner Box
ใช้รวมวงจรไฟฟ้ากระแสตรงจากหลาย String ของแผงโซล่าเซลล์ ก่อนส่งต่อไปยังอินเวอร์เตอร์ เหมาะกับระบบที่มีหลาย String เช่น โซล่ารูฟท็อปขนาดใหญ่หรือโซล่าฟาร์ม การเลือกต้องพิจารณาค่าแรงดันสูงสุด กระแสของ String จำนวนวงจร และข้อกำหนดของอินเวอร์เตอร์
2. AC Combiner Box
ใช้รวมวงจรไฟฟ้ากระแสสลับจากอินเวอร์เตอร์หลายตัว ก่อนส่งต่อไปยังตู้ไฟฟ้าหรือจุดเชื่อมต่อถัดไป เหมาะกับระบบที่มีอินเวอร์เตอร์หลายเครื่อง รูปแบบตู้และอุปกรณ์ภายในขึ้นอยู่กับ Single Line Diagram (SLD) และข้อกำหนดของแต่ละโครงการ
อุปกรณ์ภายใน Combiner Box มีอะไรบ้าง?
อุปกรณ์ภายใน Combiner Box โซล่าเซลล์ จะแตกต่างกันตามขนาดและรูปแบบของระบบ ข้อกำหนดของอินเวอร์เตอร์ และลักษณะการใช้งาน โดยอุปกรณ์ที่พบได้บ่อยมีดังนี้
String Fuse
ใช้ป้องกันวงจรจากกระแสผิดปกติ โดยเฉพาะในระบบที่มีการต่อหลาย String ขนานกัน การเลือกขนาด Fuse ต้องพิจารณาค่าทางไฟฟ้าของแผง การต่อวงจร และข้อกำหนดของผู้ผลิต จึงไม่ควรกำหนดขนาด Fuse จากจำนวนแผงเพียงอย่างเดียว
DC Isolator
ใช้ตัดแยกวงจรไฟฟ้ากระแสตรง เพื่อความสะดวกและปลอดภัยในการตรวจสอบหรือบำรุงรักษา ควรเลือกอุปกรณ์ที่รองรับแรงดันและกระแสของระบบ DC รวมถึงลักษณะการใช้งานที่ออกแบบไว้
SPD
SPD (Surge Protective Device) ใช้จำกัดแรงดันไฟฟ้ากระชากชั่วขณะ เพื่อลดความเสี่ยงที่อาจเกิดกับอุปกรณ์ในระบบ เช่น อินเวอร์เตอร์ โดยการเลือก SPD ต้องพิจารณาแรงดันของระบบ ระบบต่อลงดิน และระบบป้องกันฟ้าผ่าที่ติดตั้งร่วมกัน
Busbar
เป็นตัวนำไฟฟ้าที่ใช้รวมและกระจายวงจรภายในตู้ โดยขนาดและพิกัดของ Busbar ต้องเหมาะกับกระแสของระบบ รวมถึงวิธีติดตั้งและอุณหภูมิภายในตู้
String Monitoring
เป็นระบบตรวจสอบค่าทางไฟฟ้าของแต่ละ String เช่น กระแสหรือแรงดัน ช่วยให้ผู้ดูแลระบบติดตามความผิดปกติของแต่ละวงจรได้สะดวกขึ้น เหมาะกับระบบที่มีหลาย String หรือโครงการที่ต้องการติดตามประสิทธิภาพเป็นรายวงจร โดยเป็นฟังก์ชันเพิ่มเติมที่ไม่จำเป็นต้องมีในทุกตู้
อุปกรณ์อื่นที่อาจติดตั้งเพิ่มเติม
นอกจากอุปกรณ์หลักข้างต้น Combiner Box บางรูปแบบอาจมีอุปกรณ์ประกอบเพิ่มเติมตามการออกแบบ เช่น Terminal Block, อุปกรณ์วัดค่าไฟฟ้า หรืออุปกรณ์สื่อสารสำหรับส่งข้อมูลเข้าสู่ระบบ Monitoring ทั้งนี้ขึ้นอยู่กับฟังก์ชันที่ต้องการและข้อกำหนดของโครงการ
ดังนั้น การออกแบบ Combiner Box ไม่ควรเลือกอุปกรณ์จากรูปแบบสำเร็จรูปเพียงอย่างเดียว แต่ควรพิจารณาจากจำนวน String ค่าแรงดันและกระแสของระบบ รุ่นอินเวอร์เตอร์ ระบบป้องกัน และสภาพแวดล้อมในการติดตั้ง เพื่อให้ตู้เหมาะกับการใช้งานจริง
ระบบแบบไหนเหมาะกับการใช้ Combiner Box?
Combiner Box เหมาะกับระบบโซล่าเซลล์ที่มีหลาย String หรือมีการติดตั้งแผงกระจายอยู่หลายพื้นที่ เพราะช่วยรวบรวมวงจรและจัดวางอุปกรณ์ป้องกันให้อยู่ในตำแหน่งที่เหมาะสมกับระบบ เช่น
- ระบบโซล่ารูฟท็อปขนาดกลางถึงขนาดใหญ่
- โครงการโซล่าเซลล์ที่มีหลาย String
- ระบบที่มีการเดินสายจากหลายพื้นที่มายังอินเวอร์เตอร์
- ระบบที่ต้องการรวมอุปกรณ์ป้องกันไว้ในจุดเดียว
- ระบบที่ต้องการตรวจสอบ String แยกเป็นรายวงจร
สำหรับระบบขนาดเล็กที่มีจำนวน String ไม่มาก และอินเวอร์เตอร์รองรับจำนวนอินพุตพร้อมอุปกรณ์ป้องกันได้เพียงพอ อาจไม่จำเป็นต้องติดตั้ง Combiner Box เพิ่ม ทั้งนี้ควรพิจารณาจากรูปแบบการต่อวงจรและข้อกำหนดของอุปกรณ์ก่อนออกแบบระบบ

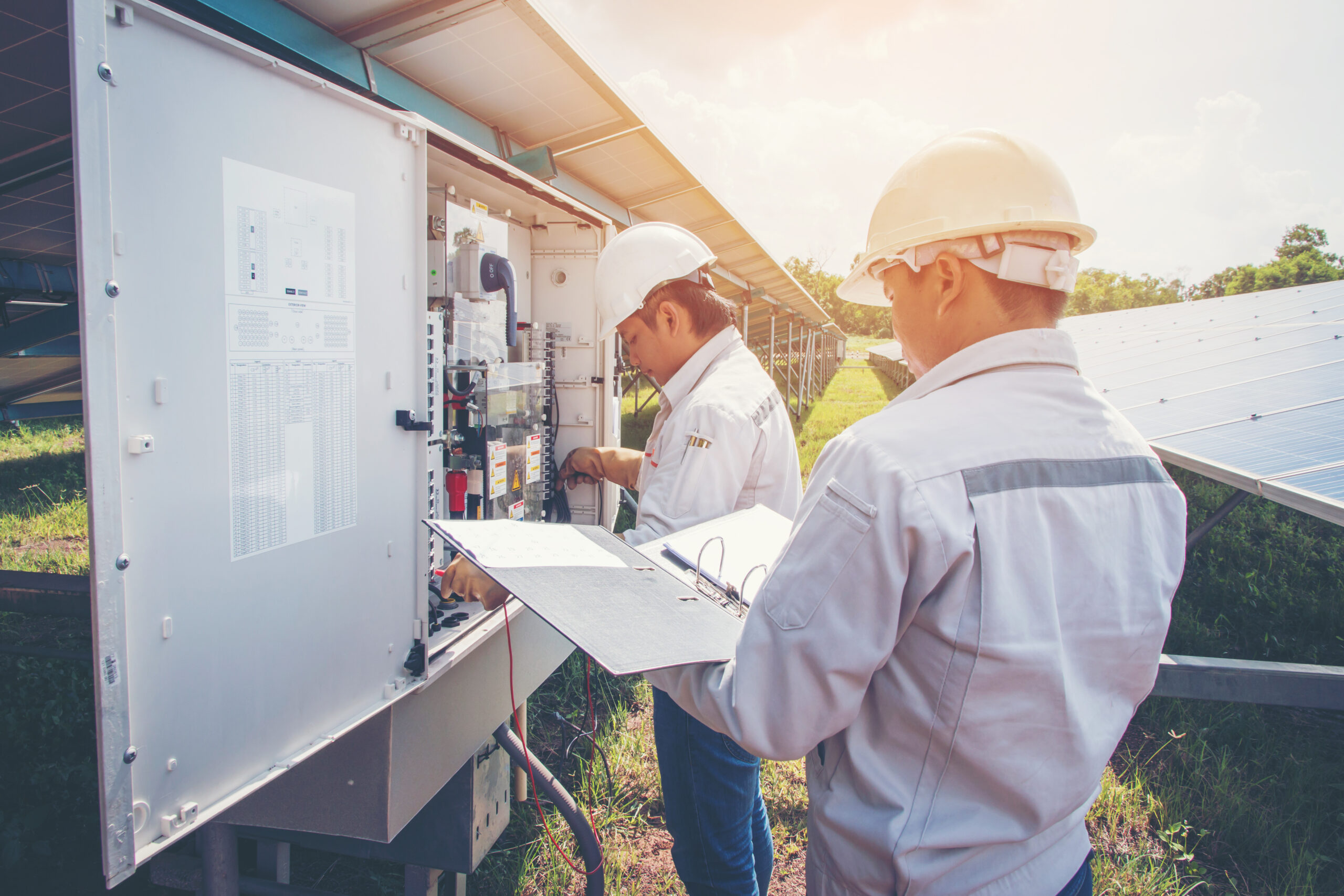

วิธีเลือก Combiner Box ให้เหมาะกับระบบ
การเลือก Combiner Box ควรพิจารณาข้อมูลของระบบโดยรวม ไม่ใช่ดูเฉพาะจำนวนช่องรับสาย เพราะแต่ละโครงการมีจำนวนแผง รูปแบบการต่อวงจร อินเวอร์เตอร์ และสภาพพื้นที่ติดตั้งแตกต่างกัน โดยมีปัจจัยสำคัญดังนี้
1. จำนวน String
ต้องเลือกจำนวนช่องรับ String ให้ตรงกับจำนวนวงจรที่ต้องการรวม เพื่อให้รองรับการต่อสายจากแผงโซล่าเซลล์ได้ครบตามแบบที่ออกแบบไว้ หากระบบมีหลายพื้นที่ติดตั้ง ควรตรวจสอบจำนวน String ของแต่ละส่วนและตำแหน่งที่จะนำมารวมกันให้ชัดเจน
นอกจากนี้ หากมีแผนขยายระบบในอนาคต อาจพิจารณาเผื่อช่องหรือพื้นที่ภายในตู้ไว้สำหรับการเพิ่มวงจร โดยต้องคำนึงถึงพิกัดของอุปกรณ์และพื้นที่ติดตั้งร่วมด้วย
2. แรงดันและกระแส
ควรตรวจสอบค่าแรงดันและกระแสของ String รวมถึงค่าแรงดันสูงสุดของระบบ เพื่อเลือกอุปกรณ์ภายในตู้ให้มีพิกัดเหมาะสม เช่น Fuse, DC Isolator, SPD และ Busbar
นอกจากค่าที่ใช้งานปกติแล้ว ควรพิจารณาค่าพิกัดสูงสุดของอุปกรณ์และเงื่อนไขการติดตั้งด้วย เพื่อให้ Combiner Box รองรับการทำงานของระบบได้ตามที่ออกแบบไว้
3. อุปกรณ์ป้องกัน
อุปกรณ์ป้องกันภายใน Combiner Box ควรเลือกตามรูปแบบวงจรและข้อกำหนดของโครงการ เช่น String Fuse สำหรับการป้องกันกระแสผิดปกติ, DC Isolator สำหรับตัดแยกวงจร และ SPD สำหรับป้องกันแรงดันไฟฟ้ากระชาก
บางโครงการอาจติดตั้ง String Monitoring เพิ่มเติม เพื่อดูค่าของแต่ละ String และช่วยตรวจสอบความผิดปกติได้ง่ายขึ้น ทั้งนี้ไม่จำเป็นต้องติดตั้งอุปกรณ์ทุกชนิดในทุกตู้
4. ข้อกำหนดของอินเวอร์เตอร์
ควรตรวจสอบข้อมูลของอินเวอร์เตอร์ก่อนออกแบบ Combiner Box เช่น จำนวนอินพุตที่รองรับ ช่วงแรงดัน กระแสสูงสุดต่ออินพุต และรูปแบบการเชื่อมต่อ String
ข้อมูลเหล่านี้ช่วยกำหนดจำนวนวงจรที่สามารถรวมได้ รวมถึงพิกัดของอุปกรณ์และรูปแบบการเดินสาย เพื่อให้ Combiner Box สามารถเชื่อมต่อกับอินเวอร์เตอร์ได้อย่างเหมาะสม
5. IP Rating และสภาพแวดล้อม
หากติดตั้ง Combiner Box ภายนอกอาคาร ควรเลือกระดับ IP Rating ให้เหมาะกับความเสี่ยงจากฝุ่นและน้ำในพื้นที่ติดตั้ง โดยเฉพาะบริเวณที่ต้องเผชิญฝนหรือความชื้นโดยตรง
นอกจาก IP Rating ควรพิจารณาวัสดุของตู้ อุณหภูมิในการใช้งาน แสงแดด ความชื้น และความเสี่ยงจากการกัดกร่อนด้วย เพื่อให้ตู้เหมาะกับสภาพแวดล้อมและอายุการใช้งานของโครงการ
6. พื้นที่ภายในตู้
พื้นที่ภายในต้องเพียงพอสำหรับติดตั้งอุปกรณ์ จัดระเบียบสายไฟ และเว้นระยะสำหรับการตรวจสอบหรือบำรุงรักษา ไม่ควรออกแบบตู้ให้มีอุปกรณ์แน่นจนเกินไป เพราะอาจทำให้การเข้าถึงอุปกรณ์และการจัดการสายไฟทำได้ยาก
หากโครงการมีโอกาสขยายระบบ ควรพิจารณาพื้นที่สำรองสำหรับอุปกรณ์หรือวงจรเพิ่มเติมตั้งแต่ขั้นตอนออกแบบ เพื่อให้สามารถปรับปรุงระบบได้สะดวกในภายหลัง
สรุป
Combiner Box โซล่าเซลล์ เป็นตู้ที่ใช้รวมวงจรจากแผงโซล่าเซลล์หลาย String ก่อนส่งต่อไปยังอินเวอร์เตอร์ โดยมีทั้ง DC และ AC Combiner Box และสามารถติดตั้งอุปกรณ์อย่าง Fuse, DC Isolator, SPD และ String Monitoring ได้ตามลักษณะของระบบ
การเลือกใช้ควรพิจารณาจำนวน String ค่าแรงดันและกระแส ข้อกำหนดของอินเวอร์เตอร์ อุปกรณ์ป้องกัน รวมถึงสภาพแวดล้อมและพื้นที่ติดตั้ง เพื่อให้ Combiner Box รองรับการใช้งานได้เหมาะสมกับระบบโซล่าเซลล์แต่ละโครงการ
FAQ
Q1: Combiner Box จำเป็นสำหรับระบบโซล่าเซลล์ทุกระบบหรือไม่?
A: ไม่จำเป็น ระบบขนาดเล็กบางระบบสามารถต่อ String เข้ากับอินเวอร์เตอร์โดยตรงได้ หากอุปกรณ์รองรับเพียงพอ
Q2: Combiner Box ต่างจาก Inverter อย่างไร?
A: Combiner Box ทำหน้าที่รวมวงจรไฟฟ้าจากหลาย String และรองรับการติดตั้งอุปกรณ์ป้องกันตามระบบ ส่วน Inverter ทำหน้าที่แปลงไฟฟ้ากระแสตรง (DC) จากแผงโซล่าเซลล์เป็นไฟฟ้ากระแสสลับ (AC) สำหรับนำไปใช้งานหรือเชื่อมต่อกับระบบไฟฟ้า
Q3: Combiner Box มีอุปกรณ์อะไรอยู่ภายในบ้าง?
A: อุปกรณ์ที่พบได้บ่อย ได้แก่ String Fuse, DC Isolator, SPD และ Busbar ส่วน String Monitoring หรืออุปกรณ์วัดและสื่อสารต่าง ๆ อาจติดตั้งเพิ่มเติมตามความต้องการของระบบ
Q4: Combiner Box ติดตั้งภายนอกอาคารได้หรือไม่?
A: ติดตั้งภายนอกได้ หากตู้และอุปกรณ์ภายในมีคุณสมบัติเหมาะกับสภาพแวดล้อม เช่น มีระดับ IP Rating ที่เหมาะสม และสามารถรองรับฝุ่น น้ำ ความร้อน ความชื้น และสภาพการกัดกร่อนในพื้นที่ติดตั้งได้
Q5: Combiner Box ใช้กับ Solar Rooftop ได้หรือไม่?
A: ได้ โดยเฉพาะระบบ Solar Rooftop ที่มีหลาย String หรือมีการติดตั้งแผงหลายพื้นที่ การใช้ Combiner Box สามารถช่วยรวมวงจรและจัดวางอุปกรณ์ป้องกันให้เป็นระบบมากขึ้น
