ถ้าคุณเป็นเจ้าของโรงงานหรือผู้ดูแลระบบไฟฟ้าในอาคาร คุณน่าจะรู้ดีว่าระบบไฟฟ้าคอนโทรลคือ “สมอง” ที่ควบคุมการทำงานของเครื่องจักรทั้งหมด ไม่ว่าจะเป็นการสั่งเปิด-ปิดมอเตอร์ ควบคุมอุณหภูมิ หรือป้องกันอุปกรณ์จากกระแสไฟฟ้าเกิน ทุกอย่างล้วนผ่านระบบคอนโทรลทั้งสิ้น
บทความนี้จะช่วยให้คุณเข้าใจว่าระบบไฟฟ้าคอนโทรลคืออะไร ประยุกต์ใช้งานได้อย่างไรบ้าง และต้องดูแลรักษาอย่างไรให้ระบบทำงานได้อย่างเสถียรและยาวนาน

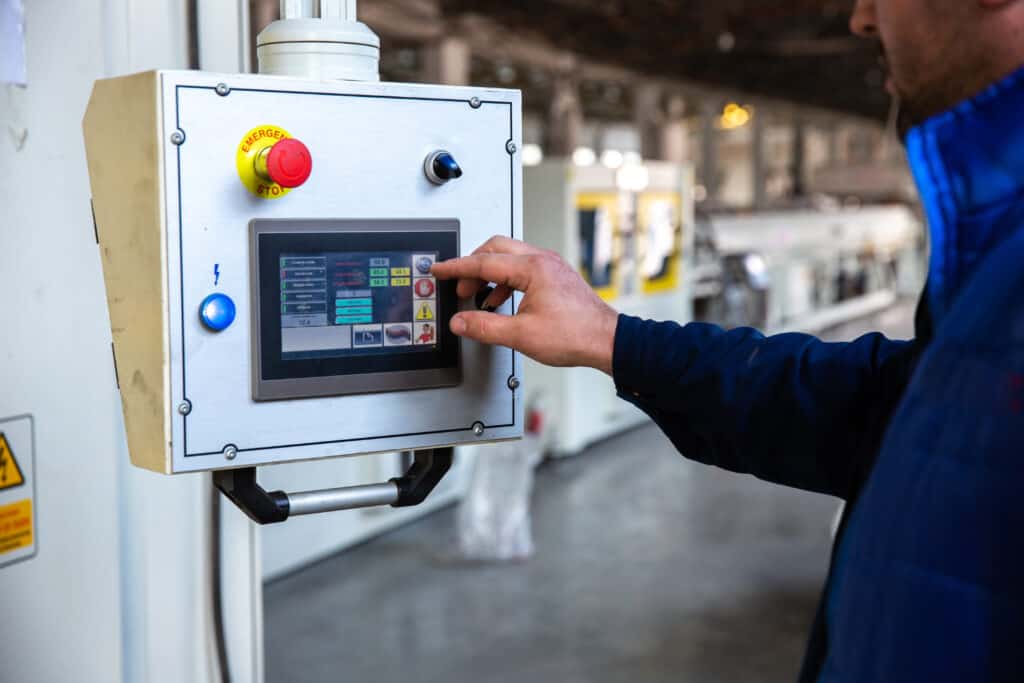

ระบบไฟฟ้า คอนโทรล คืออะไร
ระบบไฟฟ้าคอนโทรล (Electrical Control System) คือระบบที่ประกอบด้วยอุปกรณ์ไฟฟ้าหลายชนิดทำงานร่วมกัน เพื่อควบคุม ป้องกัน และจัดการการทำงานของเครื่องจักร มอเตอร์ และอุปกรณ์ไฟฟ้าต่างๆ ในโรงงานหรืออาคาร ระบบนี้รับสัญญาณจากเซนเซอร์ (Sensor) ประมวลผลผ่านตัวควบคุม (Controller) แล้วส่งคำสั่งไปยังอุปกรณ์ปลายทางให้ทำงานตามที่กำหนด
พูดง่ายๆ ก็คือ ระบบไฟฟ้าคอนโทรลทำหน้าที่เหมือนผู้จัดการที่คอยดูแลให้ทุกอย่างทำงานตามลำดับ ตามเงื่อนไข และหยุดทำงานเมื่อมีสิ่งผิดปกติ ส่วนประกอบหลักของระบบ ได้แก่ แหล่งจ่ายไฟ (Power Source), อุปกรณ์ป้องกัน เช่น เบรกเกอร์ (Circuit Breaker) และฟิวส์ (Fuse), หม้อแปลงไฟฟ้า (Transformer) สำหรับลดแรงดัน, ตัวควบคุมอย่าง PLC (Programmable Logic Controller) หรือรีเลย์ (Relay), เซนเซอร์และสวิตช์ตรวจจับสถานะ, และอุปกรณ์ปลายทางเช่น Contactor, Motor Starter และ Solenoid Valve
จุดสำคัญ:
ระบบไฟฟ้าคอนโทรลที่ออกแบบดีจะช่วยให้โรงงานทำงานได้อย่างปลอดภัย ลดข้อผิดพลาดจากมนุษย์ เพิ่มประสิทธิภาพการผลิต และยืดอายุเครื่องจักร การเลือกผู้ออกแบบที่มีประสบการณ์จึงสำคัญมาก
ระบบคอนโทรลสามารถประยุกต์ใช้ในหลายรูปแบบ
ระบบคอนโทรลไม่ได้จำกัดอยู่แค่การเปิด-ปิดมอเตอร์เท่านั้น แต่สามารถประยุกต์ใช้ได้หลากหลายรูปแบบตามความต้องการของแต่ละอุตสาหกรรม ตั้งแต่งานง่ายๆ ไปจนถึงระบบอัตโนมัติที่ซับซ้อน มาดูรูปแบบการประยุกต์ใช้งานหลักๆ กัน
1. ระบบควบคุมมอเตอร์ (Motor Control System)
นี่คือการใช้งานที่พบบ่อยที่สุดในโรงงาน ระบบคอนโทรลทำหน้าที่ควบคุมการเปิด-ปิด ปรับความเร็ว และป้องกันมอเตอร์จากกระแสเกินหรือความร้อนสูงเกินไป ตัวอย่างเช่น ระบบสตาร์ทมอเตอร์แบบ Star-Delta ที่ลดกระแสขณะสตาร์ท หรือการใช้ VSD (Variable Speed Drive) ควบคุมความเร็วรอบของมอเตอร์ตามโหลดจริง ช่วยประหยัดพลังงานได้มาก
2. ระบบควบคุมปั๊มน้ำและระบบสูบจ่าย (Pump Control System)
ในโรงงาน อาคารสูง และระบบประปา ระบบคอนโทรลใช้ควบคุมปั๊มน้ำให้ทำงานตามระดับน้ำหรือแรงดัน โดยรับสัญญาณจาก Float Switch หรือ Pressure Transmitter แล้วสั่งเปิด-ปิดปั๊มอัตโนมัติ บางระบบมีการสลับปั๊มทำงาน (Pump Alternation) เพื่อกระจายการใช้งานและยืดอายุปั๊มทุกตัวให้เท่ากัน
3. ระบบควบคุมอุณหภูมิ (Temperature Control System)
ใช้ในงานอบ อบแห้ง ห้องเย็น หรือกระบวนการผลิตที่ต้องควบคุมอุณหภูมิอย่างแม่นยำ ระบบคอนโทรลรับค่าอุณหภูมิจากเซนเซอร์ เช่น Thermocouple หรือ RTD แล้วสั่งเปิด-ปิด Heater หรือ Cooler ให้อุณหภูมิอยู่ในช่วงที่กำหนด บางระบบใช้การควบคุมแบบ PID (Proportional-Integral-Derivative) เพื่อให้อุณหภูมิคงที่โดยไม่แกว่งขึ้นลงมาก
4. ระบบควบคุมสายการผลิตอัตโนมัติ (Production Line Automation)
สำหรับโรงงานที่มีสายการผลิตต่อเนื่อง ระบบคอนโทรลจะควบคุมลำดับขั้นตอนการทำงานของเครื่องจักรหลายตัวให้สัมพันธ์กัน เช่น สายพานลำเลียง (Conveyor) ทำงานประสานกับเครื่องบรรจุ เครื่องปิดฝา และเครื่องติดฉลาก โดยใช้ PLC เป็นตัวควบคุมหลักและเซนเซอร์ตรวจจับตำแหน่งชิ้นงาน
5. ระบบควบคุมแสงสว่างและพลังงาน (Lighting and Energy Control)
ในอาคารขนาดใหญ่และโรงงาน ระบบคอนโทรลใช้ควบคุมการเปิด-ปิดไฟตามเวลาหรือตามความสว่างจากแสงธรรมชาติ ช่วยประหยัดค่าไฟฟ้าได้อย่างมาก บางระบบยังรวมถึงการควบคุมการจ่ายไฟให้กับอุปกรณ์ต่างๆ ตามช่วงเวลาที่มีค่าไฟแพง (Peak/Off-Peak) เพื่อลดค่าใช้จ่ายด้านพลังงาน
6. ระบบควบคุมการระบายอากาศ (Ventilation Control System)
ระบบคอนโทรลใช้ควบคุมพัดลมดูดอากาศและระบายอากาศในโรงงานหรืออาคาร โดยรับสัญญาณจากเซนเซอร์คุณภาพอากาศ ความชื้น หรืออุณหภูมิ แล้วปรับการทำงานของพัดลมให้เหมาะสม เช่น ในห้องที่มีสารเคมี พัดลมจะเร่งทำงานเมื่อตรวจพบความเข้มข้นของสารเคมีสูงเกินกำหนด
7. ระบบควบคุมเครน และอุปกรณ์ยกของ (Crane Control System)
เครนในโรงงานต้องการระบบคอนโทรลที่แม่นยำเพื่อความปลอดภัย ระบบจะควบคุมการเคลื่อนที่ ความเร็ว และการยกของ พร้อมระบบป้องกันเช่น Limit Switch ป้องกันเครนเคลื่อนเกินระยะ Overload Protection ป้องกันยกน้ำหนักเกิน และ Emergency Stop สำหรับหยุดฉุกเฉิน
Tips:
การเลือกรูปแบบระบบคอนโทรลให้เหมาะสมกับงาน ควรเริ่มจากการวิเคราะห์ความต้องการจริงของกระบวนการทำงานก่อน ไม่จำเป็นต้องใช้ระบบที่ซับซ้อนเกินไป งานง่ายๆ อาจใช้แค่รีเลย์และไทเมอร์ก็เพียงพอ

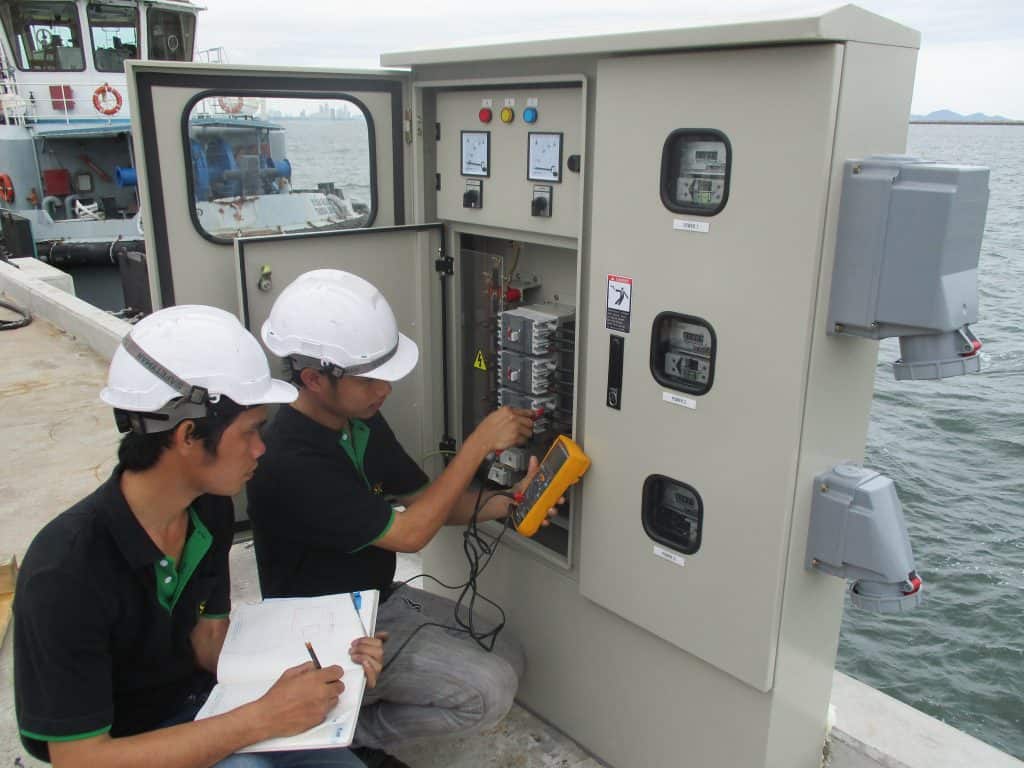

การบำรุงรักษาระบบคอนโทรลในระบบไฟฟ้าในโรงงานมีหลายด้านที่ควรให้ความสำคัญ
การบำรุงรักษาระบบคอนโทรล เป็นสิ่งที่ต้องทำอย่างสม่ำเสมอ เพราะถ้าปล่อยปละละเลย อาจทำให้เกิดปัญหาตั้งแต่เครื่องจักรหยุดทำงานกะทันหัน ไปจนถึงเหตุอัคคีภัย จากประสบการณ์ที่ SK Power Electric ทำงานมากว่า 10,000 โปรเจกต์ พบว่าโรงงานที่มีแผนบำรุงรักษาชัดเจนจะมีปัญหาระบบไฟฟ้าน้อยกว่าโรงงานที่ไม่มีแผนอย่างมาก
1. ตรวจสอบด้วยสายตาเป็นประจำ (Visual Inspection)
การตรวจสอบด้วยสายตาเป็นสิ่งแรกที่ต้องทำเป็นประจำ อย่างน้อยสัปดาห์ละครั้ง ดูว่าตู้คอนโทรลมีกลิ่นไหม้หรือไม่ มีรอยเปลี่ยนสีบนอุปกรณ์ที่บ่งบอกว่าร้อนเกินไปหรือเปล่า สายไฟมีรอยชำรุดหรือหลวมที่ไหน แลมป์สัญญาณแสดงสถานะปกติหรือไม่ การตรวจแบบนี้ใช้เวลาไม่นานแต่ช่วยจับปัญหาได้ตั้งแต่เนิ่นๆ ก่อนที่จะลุกลามจนซ่อมยาก
2. ทำความสะอาดตู้คอนโทรลและอุปกรณ์ (Cleaning)
ฝุ่นและสิ่งสกปรกที่สะสมในตู้คอนโทรลเป็นศัตรูตัวร้ายของอุปกรณ์ไฟฟ้า เพราะฝุ่นทำให้การระบายความร้อนแย่ลง อาจเป็นสาเหตุให้เกิดไฟฟ้ารั่วหรือลัดวงจรได้ ควรทำความสะอาดตู้คอนโทรลอย่างน้อยเดือนละครั้ง ใช้ลมเป่าแห้งหรือแปรงนุ่ม ห้ามใช้น้ำหรือสารเคมีโดยเด็ดขาด และต้องปิดไฟก่อนทำความสะอาดทุกครั้ง
3. ตรวจสอบจุดต่อสายไฟ (Connection Check)
จุดต่อสายไฟที่หลวมเป็นสาเหตุอันดับต้นๆ ของปัญหาในตู้คอนโทรล เพราะจุดที่หลวมจะเกิดความร้อนสูง ทำให้ฉนวนเสียหาย และอาจลุกลามจนเกิดเพลิงไหม้ ควรตรวจสอบและขันสกรูยึดสายไฟทุกจุดให้แน่นอย่างน้อยทุก 3-6 เดือน โดยเฉพาะจุดต่อที่ Contactor, เบรกเกอร์ และเทอร์มินอลบล็อก (Terminal Block) ซึ่งเป็นจุดที่มักหลวมบ่อยที่สุด
4. ทดสอบอุปกรณ์ป้องกัน (Protective Device Test)
อุปกรณ์ป้องกันอย่างเบรกเกอร์ (Circuit Breaker) รีเลย์ป้องกัน (Protective Relay) และ ELCB/RCD ต้องทดสอบเป็นประจำอย่างน้อยปีละครั้ง เพื่อให้แน่ใจว่ามันจะทำงานได้เมื่อเกิดเหตุผิดปกติจริงๆ อุปกรณ์ป้องกันที่ไม่ได้ทดสอบนานๆ อาจไม่ทำงานเมื่อต้องการ ซึ่งเป็นอันตรายอย่างมาก
5. ตรวจวัดค่าทางไฟฟ้า (Electrical Measurement)
ใช้เครื่องมือวัดตรวจสอบค่าทางไฟฟ้าเป็นประจำ ได้แก่ แรงดันไฟฟ้า (Voltage) ว่าอยู่ในค่าปกติหรือไม่ กระแสไฟฟ้า (Current) ของมอเตอร์และอุปกรณ์หลักๆ ว่าไม่เกินพิกัด ค่าฉนวนไฟฟ้า (Insulation Resistance) ว่ายังอยู่ในเกณฑ์ดี และอุณหภูมิของจุดต่อไฟฟ้าด้วยกล้อง Thermal Imaging ค่าที่ผิดปกติจะช่วยบอกล่วงหน้าว่าอุปกรณ์ไหนใกล้จะเสีย
6. ตรวจสอบระบบระบายความร้อน (Cooling System Check)
ตู้คอนโทรลที่ร้อนเกินไปทำให้อุปกรณ์ภายในเสื่อมสภาพเร็ว โดยเฉพาะ PLC และ Contactor ควรตรวจสอบว่าพัดลมระบายอากาศทำงานปกติ ฟิลเตอร์ไม่อุดตัน และช่องระบายอากาศไม่ถูกบังหรือมีสิ่งกีดขวาง อุณหภูมิภายในตู้คอนโทรลไม่ควรเกิน 40-45 องศาเซลเซียส ถ้าสูงกว่านี้ต้องหาทางเพิ่มการระบายความร้อน
7. สำรองข้อมูลโปรแกรม PLC (PLC Program Backup)
สิ่งที่หลายโรงงานมองข้ามคือการสำรองข้อมูลโปรแกรม PLC ถ้า PLC เสียแล้วไม่มีไฟล์โปรแกรมสำรอง อาจต้องเขียนโปรแกรมใหม่ทั้งหมด ซึ่งใช้เวลาและค่าใช้จ่ายสูง ควรสำรองโปรแกรมไว้อย่างน้อย 2 ที่ และอัปเดตทุกครั้งที่มีการแก้ไขโปรแกรม
ข้อควรระวัง:
ห้ามให้บุคคลที่ไม่มีความรู้ด้านไฟฟ้าเข้าไปแก้ไขหรือซ่อมแซมในตู้คอนโทรลโดยเด็ดขาด เพราะอาจเกิดอันตรายถึงชีวิตจากไฟฟ้าดูดหรือไฟฟ้าลัดวงจร การซ่อมบำรุงทุกครั้งต้องทำโดยช่างไฟฟ้าที่มีใบอนุญาต
สรุป
ระบบไฟฟ้าคอนโทรลเป็นหัวใจสำคัญของการทำงานในโรงงาน อาคาร และสถานประกอบการทุกประเภท ระบบที่ออกแบบดีจะช่วยให้การผลิตมีประสิทธิภาพ ลดข้อผิดพลาดจากมนุษย์ และป้องกันอุบัติเหตุที่อาจเกิดขึ้นได้ ซึ่งระบบคอนโทรลสามารถประยุกต์ใช้ได้หลากหลาย ตั้งแต่ควบคุมมอเตอร์ ระบบปั๊มน้ำ ควบคุมอุณหภูมิ ไปจนถึงสายการผลิตอัตโนมัติเต็มรูปแบบ
ที่สำคัญไม่แพ้การออกแบบคือการบำรุงรักษา โรงงานที่มีแผนบำรุงรักษาระบบคอนโทรลชัดเจนจะมีปัญหาน้อยกว่า ประหยัดค่าซ่อมในระยะยาว และเครื่องจักรมีอายุการใช้งานยาวนานขึ้น อย่าลืมตรวจสอบด้วยสายตาเป็นประจำ ทำความสะอาดตู้คอนโทรล ตรวจจุดต่อสายไฟ ทดสอบอุปกรณ์ป้องกัน และสำรองข้อมูลโปรแกรม PLC
FAQ
Q: ระบบไฟฟ้าคอนโทรลแบบ PLC กับแบบรีเลย์ต่างกันอย่างไร?
A: ระบบรีเลย์ใช้อุปกรณ์ทางกล (Electromagnetic Relay) ควบคุมการทำงาน เหมาะกับงานง่ายๆ ที่ไม่ต้องเปลี่ยนแปลงบ่อย ส่วน PLC ใช้ไมโครโปรเซสเซอร์ที่สามารถเขียนโปรแกรมได้ ยืดหยุ่นกว่ามาก เหมาะกับงานที่ซับซ้อนและต้องปรับเปลี่ยนการทำงานบ่อย
Q: ระบบคอนโทรลในโรงงานควรบำรุงรักษาบ่อยแค่ไหน?
A: ควรตรวจสอบด้วยสายตาทุกสัปดาห์ ทำความสะอาดตู้ทุกเดือน ตรวจจุดต่อสายไฟทุก 3-6 เดือน และทดสอบอุปกรณ์ป้องกันอย่างน้อยปีละครั้ง ระบบที่ใช้งานหนักหรืออยู่ในสภาพแวดล้อมที่รุนแรงอาจต้องบำรุงรักษาบ่อยกว่านี้
Q: ตู้คอนโทรลร้อนเกินไปทำอย่างไร?
A: ตรวจสอบว่าพัดลมระบายอากาศทำงานปกติหรือไม่ ฟิลเตอร์อุดตันหรือเปล่า และช่องระบายอากาศไม่ถูกบัง อุณหภูมิในตู้ไม่ควรเกิน 40-45 องศาเซลเซียส ถ้ายังร้อนอยู่อาจต้องติดตั้งพัดลมเพิ่มหรือใช้เครื่องปรับอากาศสำหรับตู้คอนโทรลโดยเฉพาะ
Q: ทำไมต้องสำรองโปรแกรม PLC?
A: ถ้า PLC เสียหรือต้องเปลี่ยนตัวใหม่ โดยไม่มีไฟล์โปรแกรมสำรอง ช่างต้องเขียนโปรแกรมใหม่ทั้งหมด ซึ่งใช้เวลานานและมีค่าใช้จ่ายสูง ระหว่างนั้นสายการผลิตก็หยุดชะงัก สร้างความเสียหายให้ธุรกิจมาก การสำรองข้อมูลจึงเป็นเรื่องสำคัญมาก
Q: ต้องให้ใครเป็นคนซ่อมบำรุงระบบคอนโทรล?
A: ต้องเป็นช่างไฟฟ้าที่มีใบอนุญาตและมีความรู้เกี่ยวกับระบบคอนโทรลโดยเฉพาะ ไม่ควรให้บุคคลที่ไม่มีความรู้เข้าไปแก้ไขเด็ดขาด เพราะอาจเกิดอันตรายถึงชีวิตจากไฟฟ้าดูดหรือทำให้ระบบเสียหายมากขึ้น
