ระบบกราวด์ ตู้ MDB คืออะไร
ระบบกราวด์ ตู้ MDB เป็นระบบป้องกันไฟฟ้ารั่วและไฟฟ้าช็อตในตู้จ่ายไฟหลัก ทำหน้าที่นำกระแสไฟฟ้าที่รั่วหรือเกินออกสู่พื้นดินอย่างปลอดภัย ป้องกันอันตรายต่อชีวิตและทรัพย์สินจากไฟฟ้าลัดวงจร
ความสำคัญของ ระบบกราวด์ ตู้ MDB
ระบบกราวด์มีความสำคัญอย่างยิ่งต่อความปลอดภัยของระบบไฟฟ้า โดยเฉพาะในโรงงานและอาคารที่ใช้งานต่อเนื่อง ประโยชน์หลักได้แก่
- ป้องกันไฟฟ้าช็อต ระบายกระแสไฟฟ้ารั่วสู่พื้นดิน ลดความเสี่ยงอันตรายต่อชีวิต
- ป้องกันไฟฟ้าลัดวงจร นำกระแสเกินออกจากตู้อย่างรวดเร็ว ป้องกันความเสียหายของอุปกรณ์
- ลดสัญญาณรบกวน ช่วยให้ระบบไฟฟ้าทำงานเสถียร ลดการรบกวนจากสัญญาณไฟฟ้า
- เพิ่มประสิทธิภาพระบบ ทำให้อุปกรณ์ป้องกันอย่างเบรกเกอร์ทำงานได้ถูกต้องทันท่วงที
- ยืดอายุอุปกรณ์ ลดการสึกหรอจากกระแสไฟฟ้าผิดปกติ
ระบบกราวด์ ตู้ MDB มาตรฐานและข้อกำหนดทางกฎหมาย
การติดตั้งระบบกราวด์ต้องเป็นไปตามมาตรฐานและข้อกำหนดของหน่วยงานที่เกี่ยวข้อง ได้แก่
มาตรฐานหลัก
- มาตรฐานสภาวิศวกร – กำหนดหลักเกณฑ์การออกแบบและติดตั้งระบบไฟฟ้า
- มาตรฐานกรมพัฒนาพลังงานทางเลือกและอนุรักษ์พลังงาน – กำหนดข้อกำหนดด้านความปลอดภัย
- มาตรฐานกระทรวงพลังงาน – กำหนดค่าความต้านทานกราวด์ที่ยอมรับได้
ค่ามาตรฐานที่สำคัญ ค่าความต้านทานกราวด์ต้องไม่เกิน 5-10 โอห์ม สำหรับระบบไฟฟ้าทั่วไป และไม่เกิน 1 โอหม์สำหรับระบบไฟฟ้าที่ต้องการความแม่นยำสูง เช่น ศูนย์ข้อมูลหรืออุปกรณ์อิเล็กทรอนิกส์ละเอียดอ่อน
วิธีการติดตั้ง ระบบกราวด์ ตู้ MDB
การติดตั้งระบบกราวด์ในตู้ MDB มี 2 วิธีหลัก ขึ้นอยู่กับตำแหน่งของตู้ไฟย่อย ได้แก่
1. ระบบ TN-C (Combined)
ใช้กับตู้ย่อยนอกอาคารที่ไม่มีสายดินลากไปจาก MDB โดยต่อสายนิวทรัลลงดินที่ตู้ย่อยโดยตรง ต้องตอกหลักดินเป็นจุดอ้างอิงและจั่มนิวทรัลกับกราวด์เข้าด้วยกัน เพื่อกำหนดให้แรงดันนิวทรัลเทียบดินเท่ากับ 0V วิธีนี้คล้ายกับที่การไฟฟ้าดึงสายมายังบ้านผู้ใช้ไฟแต่ละหลัง
2. ระบบ TN-S (Separate)
ลากสายดินจาก MDB ไปยังตู้ย่อยด้วย โดยห้ามต่อนิวทรัลลงดินที่ตู้ย่อยอีก เพราะสายนิวทรัลกับสายดินต้องแยกออกจากกันตลอดเส้นทาง สามารถต่อสายดินลงดินเพิ่มที่ตู้ย่อยเพื่อตรึงแรงดันที่ 0V ได้ แต่ไม่บังคับ
ซึ่งทั้งสองวิธีต้องเชื่อมต่อสายกราวด์จากตู้ไปยังแผ่นพื้นดินหรือหม้อแปลงโดยตรง และตรวจสอบความสมบูรณ์เป็นประจำเพื่อความปลอดภัย

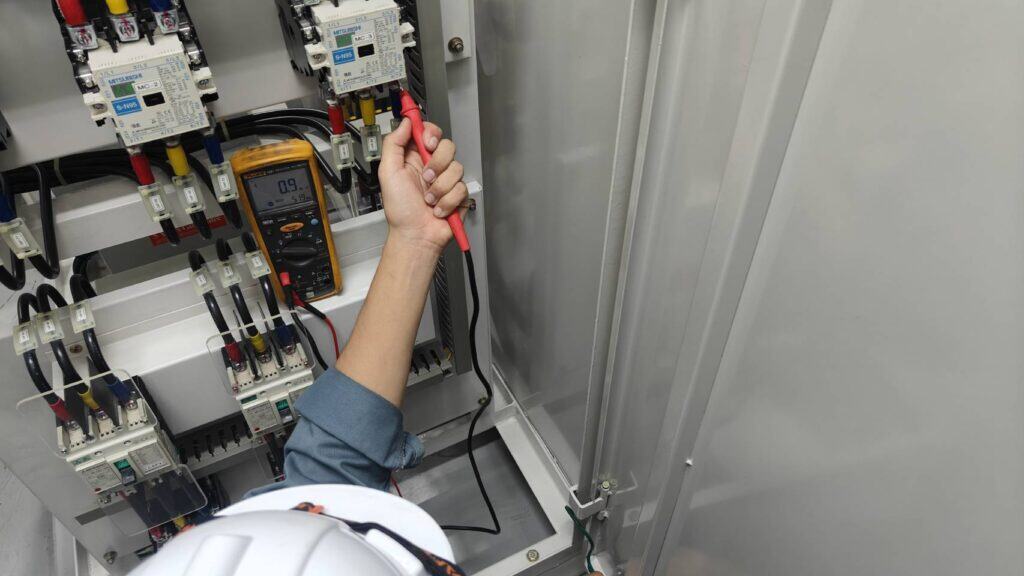

การบำรุงรักษา ระบบกราวด์ ตู้ MDB
การบำรุงรักษาระบบกราวด์เป็นประจำช่วยรักษาประสิทธิภาพและความปลอดภัย แนะนำให้ตรวจสอบอย่างน้อยปีละ 1 ครั้ง โดยมีขั้นตอนการตรวจสอบ ดังนี้
1. ตรวจสอบด้วยสายตา
- ตรวจสอบการเชื่อมต่อของสายกราวด์ว่าแน่นหนาหรือไม่
- ตรวจหาร่องรอยการกัดกร่อน สนิม หรือชำรุด
- ตรวจสอบฝาครอบสายกราวด์ว่าไม่แตกหรือหลุด

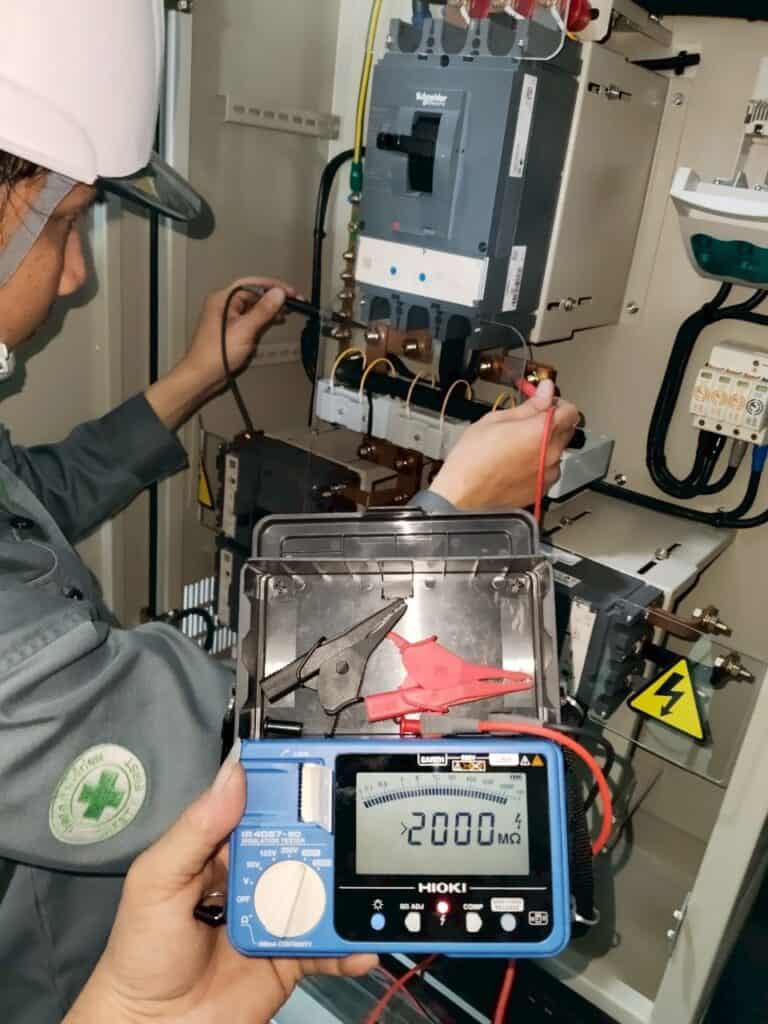

2. วัดค่าความต้านทาน
ใช้เครื่องมือทดสอบกราวด์วัดค่าความต้านทานการต่อลงดิน หากค่าที่วัดได้เพิ่มขึ้นเกิน 20% จากค่าเริ่มต้น ต้องหาสาเหตุและแก้ไขทันที
3. ทดสอบความต่อเนื่อง
ทดสอบการเชื่อมต่อของหลักดินทุกจุดในระบบว่าต่อถึงกันครบถ้วน
สาเหตุที่ทำให้ค่าความต้านทานเพิ่มขึ้น
- พื้นดินมีฤทธิ์กัดกร่อนสูง ทำให้หลักดินผุกร่อน
- ความชื้นในดินลดลง โดยเฉพาะในฤดูแล้ง
- ดินมีความเค็มสูง เร่งการกัดกร่อน
- อุณหภูมิสูง ทำให้การเชื่อมต่อเสื่อมสภาพ
- หลักดินหลุดหรือการเชื่อมต่อหลวม
การแก้ไข: หากพบความผิดปกติ อาจต้องเปลี่ยนหรือเสริมหลักกราวด์ใหม่ ปรับปรุงการเชื่อมต่อ หรือเพิ่มสารลดความต้านทานในดิน
มาตรฐานการติดตั้งไฟฟ้าภายในอาคาร รวมถึงระบบกราวด์
มาตรฐานการติดตั้งไฟฟ้าภายในอาคารกำหนดหลักเกณฑ์ความปลอดภัยสำหรับระบบไฟฟ้าทั้งหมด รวมถึงระบบกราวด์ โดยการปฏิบัติตามมาตรฐานการติดตั้งไฟฟ้าภายในอาคารมีความสำคัญ ดังนี้
- มาตรฐานความปลอดภัย ช่วยเพิ่มความลดอุบัติเหตุจากไฟฟ้าช็อตและไฟไหม้
- ผ่านการตรวจสอบของหน่วยงาน ได้รับอนุญาตใช้งานอาคารตามกฎหมาย
- ประกันภัยคุ้มครอง ทำให้ได้รับความคุ้มครองจากประกันภัยเต็มที่
- เพิ่มมูลค่าอาคาร ที่ทำให้อาคารที่ติดตั้งระบบไฟฟ้าถูกต้องมีมูลค่าสูงขึ้น
- ลดค่าใช้จ่ายซ่อมบำรุง ระบบที่ติดตั้งถูกต้องมีปัญหาน้อย ทำให้ลดค่าใช้จ่ายในส่วนนี้
ดังนั้นการจ้างผู้เชี่ยวชาญที่มีใบอนุญาตประกอบวิชาชีพช่างไฟฟ้าทำการติดตั้งและตรวจสอบเป็นสิ่งจำเป็น เพื่อให้มั่นใจว่าระบบกราวด์ทำงานได้อย่างมีประสิทธิภาพและปลอดภัยตลอดอายุการใช้งาน
สรุป
ระบบกราวด์ ตู้ MDB เป็นส่วนสำคัญที่ป้องกันอันตรายจากไฟฟ้ารั่วและไฟฟ้าช็อต ต้องติดตั้งตามมาตรฐาน TN-C หรือ TN-S ตามความเหมาะสมของตำแหน่งตู้ไฟ และต้องปฏิบัติตามมาตรฐานของสภาวิศวกรและหน่วยงานที่เกี่ยวข้อง การบำรุงรักษาเป็นประจำอย่างน้อยปีละครั้งด้วยการตรวจสอบวัดค่าความต้านทาน และทดสอบความต่อเนื่องจะช่วยรักษาประสิทธิภาพและความปลอดภัยของระบบ หากพบค่าความต้านทานเพิ่มขึ้นเกิน 20% ต้องดำเนินการแก้ไขทันที
FAQ
Q: ระบบกราวด์ ตู้ MDB คืออะไร และทำหน้าที่อย่างไร
A: คือระบบป้องกันไฟฟ้าในตู้จ่ายไฟหลัก ที่นำกระแสไฟฟ้ารั่วออกสู่พื้นดินอย่างปลอดภัย
Q: ระบบ TN-C และ TN-S ต่างกันอย่างไร
A: TN-C ใช้สายนิวทรัลร่วมกับสายดิน ส่วน TN-S แยกสายนิวทรัลกับสายดินออกจากกันตลอดเส้น
Q: ค่าความต้านทานกราวด์ที่เหมาะสมควรเป็นเท่าไร
A: ระบบทั่วไปไม่เกิน 5-10 โอห์ม ระบบที่ต้องการความแม่นยำสูงไม่เกิน 1 โอห์ม
Q: ควรตรวจสอบระบบกราวด์บ่อยแค่ไหน
A: อย่างน้อยปีละ 1 ครั้ง โดยตรวจสอบสายตา วัดค่าความต้านทาน และทดสอบความต่อเนื่อง
Q: อะไรเป็นสาเหตุที่ทำให้ค่าความต้านทานกราวด์เพิ่มขึ้น
A: การกัดกร่อนของหลักดิน ความชื้นในดินลดลง ดินมีความเค็มสูง หรือการเชื่อมต่อหลวม
