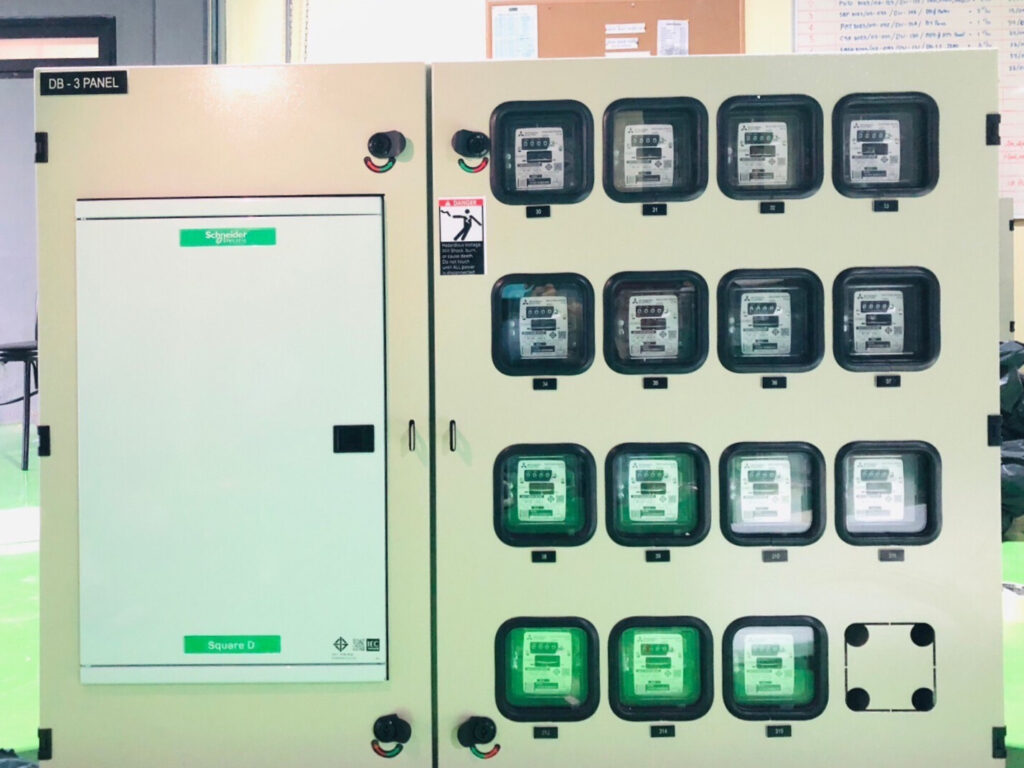

ตู้โหลดเซ็นเตอร์ คืออะไร
ตู้โหลดเซ็นเตอร์ (Load Center) เป็นตู้ควบคุมไฟฟ้าสำหรับอาคารขนาดกลางถึงใหญ่และโรงงานอุตสาหกรรม ทำหน้าที่กระจายกระแสไฟฟ้าจากแหล่งจ่ายหลักไปยังวงจรย่อยต่างๆ พร้อมระบบป้องกันไฟฟ้าลัดวงจร ส่วนใหญ่ใช้กับระบบไฟฟ้า 3 เฟส 4 สาย มาทำความเข้าใจรายละเอียดของตู้โหลดเซ็นเตอร์กันอย่างครบถ้วน
ตู้โหลดเซ็นเตอร์ มีกี่ประเภท
ตู้โหลดเซ็นเตอร์แบ่งออกเป็น 2 ประเภทหลัก ตามระบบควบคุมกระแสไฟฟ้า ดังนี้

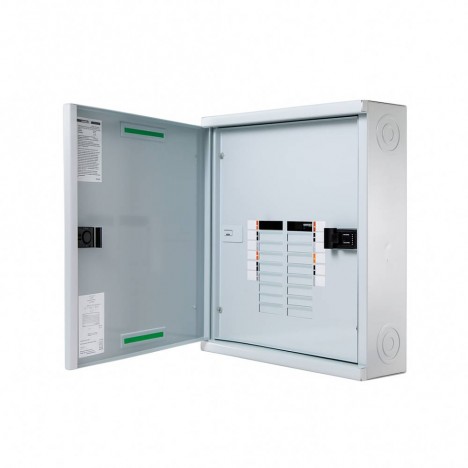

1. ตู้โหลดเซ็นเตอร์ แบบ Main Lugs
ไม่มีเมนเซอร์กิตเบรกเกอร์ในตัว มีเพียง Lug ต่อสายเมน 3 เฟสและ Terminal สายนิวทรัล จ่ายกระแสผ่านบัสบาร์ไปวงจรย่อยโดยตรง พิกัดทนกระแส 100A, 225A ขึ้นไป จำนวนวงจรย่อย 12-42 วงจร ใช้งานไม่เกิน 80% ของพิกัด ต้องใช้ร่วมกับ Safety Switch หรืออุปกรณ์ควบคุมหลักเสมอ

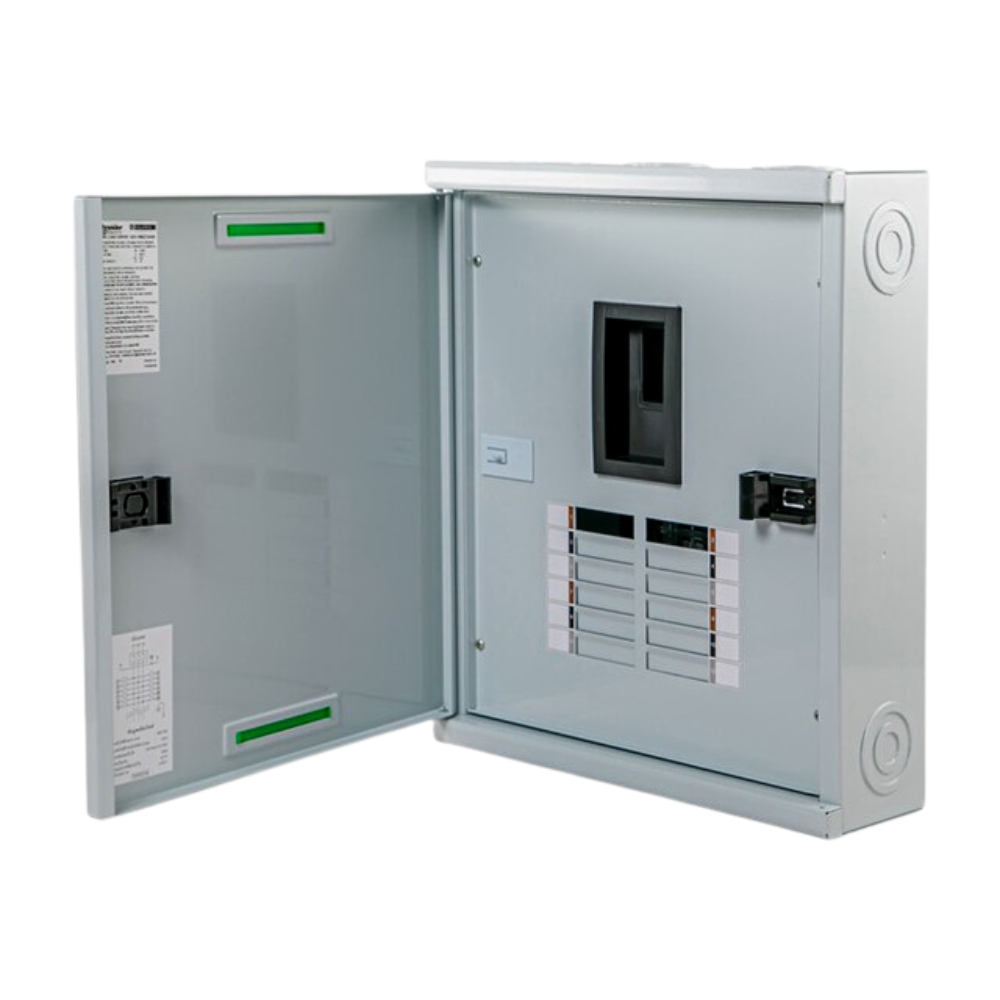

2. ตู้โหลดเซ็นเตอร์ แบบ Main Circuit Breaker
มีเมนเซอร์กิตเบรกเกอร์ชนิด MCCB แบบ 3 Pole ในตัว ควบคุมและตัดไฟฟ้าหลักได้ จ่ายกระแสผ่านบัสบาร์ไปยัง MCB วงจรย่อย พิกัดเมนเบรกเกอร์ต้องไม่เกินบัสบาร์ เช่น บัสบาร์ 100A เลือกเมนเบรกเกอร์ได้ 15-100A ตัดไฟทั้งระบบได้ทันที
ตู้โหลดเซ็นเตอร์ ต่างจาก ตู้คอนซูเมอร์ อย่างไร
ทั้งสองเป็นตู้ไฟฟ้าสำเร็จรูป แต่มีความแตกต่างที่สำคัญในการใช้งาน ดังนี้
- ตู้โหลดเซ็นเตอร์ (Load Center) รองรับระบบไฟฟ้า 3 เฟส ทนกระแสได้สูงสุด 250A สามารถติดตั้ง MCCB 3 เฟสไม่เกิน 250A เป็นเบรกเกอร์หลัก วงจรย่อยติดตั้งได้เฉพาะ MCB สูงสุด 48 วงจร เหมาะสำหรับอาคารขนาดกลางถึงใหญ่และโรงงานอุตสาหกรรม
- ตู้คอนซูเมอร์ (Consumer Unit) รองรับระบบไฟฟ้า 1 เฟส ทนกระแสไม่เกิน 63A เบรกเกอร์หลักใช้เฉพาะ MCB เท่านั้น วงจรย่อยสูงสุด 18 วงจร เหมาะสำหรับที่พักอาศัยและอาคารขนาดเล็ก
สรุปความแตกต่าง ตู้โหลดเซ็นเตอร์รองรับ 3 เฟสไม่เกิน 250A ส่วนตู้คอนซูเมอร์รองรับ 1 เฟสไม่เกิน 63A ทำให้ตู้โหลดเซ็นเตอร์เหมาะกับการใช้งานขนาดใหญ่ที่ต้องการกระแสสูง
ตู้โหลดเซ็นเตอร์ แบบ Main Lugs กับ Main Circuit Breaker ต่างกันอย่างไร
- ตู้แบบ Main Lugs
- ไม่มีเมนเบรกเกอร์ในตัว ต้องใช้ร่วมกับ Safety Switch หรือตู้เมนแยก
- ราคาถูกกว่า เพิ่มอุปกรณ์ควบคุมภายหลังได้
- เหมาะกับระบบที่มีตู้ควบคุมหลักอยู่แล้ว หรือโรงงานที่มีหลายจุดควบคุม
- ตู้แบบ Main Circuit Breaker
- มีเมนเบรกเกอร์ MCCB 3 Pole ในตัว ตัดไฟทั้งระบบได้ทันที
- ใช้งานสะดวก ปลอดภัยกว่า แต่ราคาสูงกว่า
- เหมาะกับอาคารพาณิชย์ คอนโดมิเนียม โรงงานขนาดกลางที่ต้องการควบคุมรวมศูนย์
วิธีการเลือก Circuit Breaker
การเลือกเซอร์กิตเบรกเกอร์ (Circuit Breaker) ที่เหมาะสมตามระบบไฟฟ้าควรพิจารณาจากปัจจัยสำคัญดังนี้
จำนวน Pole ตามระบบไฟฟ้า
- 1 Pole สำหรับระบบ 1 เฟส ป้องกันสาย Line เพียงอย่างเดียว ใช้ในที่พักอาศัยและอาคารขนาดเล็ก
- 2 Pole สำหรับระบบ 1 เฟส ป้องกันทั้งสาย Line และ Neutral มักใช้เป็นเบรกเกอร์หลัก มีทั้งแบบ MCB และ MCCB
- 3 Pole สำหรับระบบ 3 เฟส ป้องกันสาย Line ทั้ง 3 เส้น เหมาะกับอาคารพาณิชย์และโรงงาน
- 4 Pole สำหรับระบบ 3 เฟส ป้องกันทั้งสาย Line และ Neutral ความปลอดภัยสูงสุด
ตู้โหลดเซ็นเตอร์ สำคัญอย่างไรต่อระบบไฟฟ้า
ตู้โหลดเซ็นเตอร์มีบทบาทสำคัญ ที่ช่วยให้การทำงานปลอดภัยและมีประสิทธิภาพ ดังนี้
1. ป้องกันอันตรายจากไฟฟ้า
ตู้โหลดเซ็นเตอร์ ช่วยป้องกันไฟฟ้าลัดวงจรและกระแสเกินอัตโนมัติ เบรกเกอร์ตัดวงจรที่มีปัญหาทันที ป้องกันไฟไหม้และความเสียหายต่ออุปกรณ์
2. กระจายไฟฟ้าอย่างมีประสิทธิภาพ
สามารถแบ่งกระแสจากแหล่งหลักไปวงจรย่อยอย่างสมดุล ระบบทำงานเสถียร ไม่โอเวอร์โหลด เพิ่มวงจรใหม่ได้สะดวก
3. สะดวกในการบำรุงรักษา
ช่วยจัดระเบียบวงจรชัดเจน ตัดไฟเฉพาะวงจรที่ต้องการซ่อมโดยไม่กระทบวงจรอื่น ลดเวลาหยุดการทำงาน
4. ประหยัดต้นทุนระยะยาว
ช่วยยืดอายุการใช้งานของอุปกรณ์ไฟฟ้า ลดค่าซ่อมแซมและเปลี่ยนอุปกรณ์ ลดความเสี่ยงจากความเสียหายครั้งใหญ่
สรุป
ตู้โหลดเซ็นเตอร์เป็นอุปกรณ์สำคัญในระบบไฟฟ้าของอาคารขนาดกลางถึงใหญ่และโรงงานอุตสาหกรรม ทำหน้าที่กระจายและควบคุมกระแสไฟฟ้าอย่างปลอดภัย มี 2 ประเภทหลักคือ แบบ Main Lugs ที่ต้องใช้ร่วมกับอุปกรณ์ควบคุมภายนอก และแบบ Main Circuit Breaker ที่มีระบบควบคุมในตัว ดังนั้นการเลือกชนิดเบรกเกอร์ที่เหมาะกับการใช้งาน การติดตั้งและบำรุงรักษาอย่างถูกต้องจะช่วยให้ระบบไฟฟ้าทำงานได้อย่างมีประสิทธิภาพ ปลอดภัย และยืดอายุการใช้งาน
FAQ
Q: ตู้โหลดเซ็นเตอร์ ต่างจาก Consumer Unit อย่างไร
A: ตู้โหลดเซ็นเตอร์ใช้กับอาคารขนาดใหญ่และโรงงาน รองรับ 3 เฟส 4 สาย มีหลายแถววงจร ส่วน Consumer Unit ใช้กับที่พักอาศัย รองรับ 1 เฟส วงจรน้อยกว่า
Q: ควรเลือกตู้โหลดเซ็นเตอร์ แบบ Main Lugs หรือ Main Circuit Breaker
A: เลือก Main Lugs ถ้ามีตู้ควบคุมหลักแยกแล้ว ราคาถูกกว่า เลือก Main Circuit Breaker ถ้าต้องการควบคุมและตัดไฟฟ้าทั้งระบบได้เอง ปลอดภัยกว่า
Q: ตู้โหลดเซ็นเตอร์แบบ Main Lugs ต้องใช้ร่วมกับอุปกรณ์อะไร
A: ต้องใช้ร่วมกับ Safety Switch หรืออุปกรณ์ควบคุมหลักเสมอ เพราะตู้แบบ Main Lugs ไม่มีเมนเซอร์กิตเบรกเกอร์ในตัว จึงต้องมีอุปกรณ์ตัดไฟฟ้าหลักภายนอก
Q: กระแสใช้งานไม่ควรเกินกี่เปอร์เซ็นต์ของพิกัดตู้โหลดเซ็นเตอร์
A: ไม่ควรเกิน 80% ของพิกัด เช่น ตู้พิกัด 100A ใช้งานไม่เกิน 80A เพื่อความปลอดภัยและป้องกันโอเวอร์โหลด
Q: ต้องบำรุงรักษาตู้โหลดเซ็นเตอร์บ่อยแค่ไหน
A: ตรวจสอบอย่างน้อยปีละ 2 ครั้ง ทำความสะอาด ตรวจการต่อสาย ทดสอบเบรกเกอร์ วัดกระแส และบันทึกผลทุกครั้ง
