แบบการติดตั้ง หม้อแปลงไฟฟ้า คืออะไร
การติดตั้งหม้อแปลงไฟฟ้า (Transformer Installation) เป็นกระบวนการที่ต้องดำเนินการอย่างรอบคอบและปฏิบัติตามมาตรฐานความปลอดภัย เพื่อให้ระบบไฟฟ้าทำงานได้อย่างมีประสิทธิภาพและลดความเสี่ยงที่อาจเกิดขึ้น แบบการติดตั้ง หม้อแปลงไฟฟ้า คือแบบแปลนและข้อกำหนดทางเทคนิคที่ระบุรายละเอียดการวางตำแหน่ง การต่อสาย ระบบป้องกัน และมาตรการความปลอดภัยทั้งหมดที่เกี่ยวข้องกับการติดตั้งหม้อแปลง
สำหรับผู้ที่ต้องการ แบบติดตั้งหม้อแปลงไฟฟ้า DWG (ไฟล์ AutoCAD) จะต้องจัดทำโดยวิศวกรไฟฟ้าที่ได้รับใบอนุญาต โดยแบบจะประกอบด้วย Single Line Diagram, Layout Plan, รายละเอียดฐานรองรับ, แนวสายไฟ และรายการอุปกรณ์ทั้งหมด ทั้งนี้แบบ ติด ตั้ง หม้อแปลง ไฟฟ้า DWG จะแตกต่างกันไปตามขนาดหม้อแปลง สถานที่ติดตั้ง และข้อกำหนดของการไฟฟ้าในพื้นที่
จุดสำคัญ:
แบบการติดตั้งหม้อแปลงไฟฟ้าต้องจัดทำโดยวิศวกรไฟฟ้าที่ได้รับใบอนุญาต และต้องเป็นไปตามมาตรฐานการติดตั้งหม้อแปลงไฟฟ้าของ กฟภ. หรือ กฟน. แล้วแต่พื้นที่
ประเภทของหม้อแปลงไฟฟ้าที่ติดตั้ง
ก่อนทำแบบการติดตั้ง ต้องเข้าใจประเภทของหม้อแปลงที่จะใช้ เพราะแต่ละประเภทมีข้อกำหนดการติดตั้งที่ต่างกัน

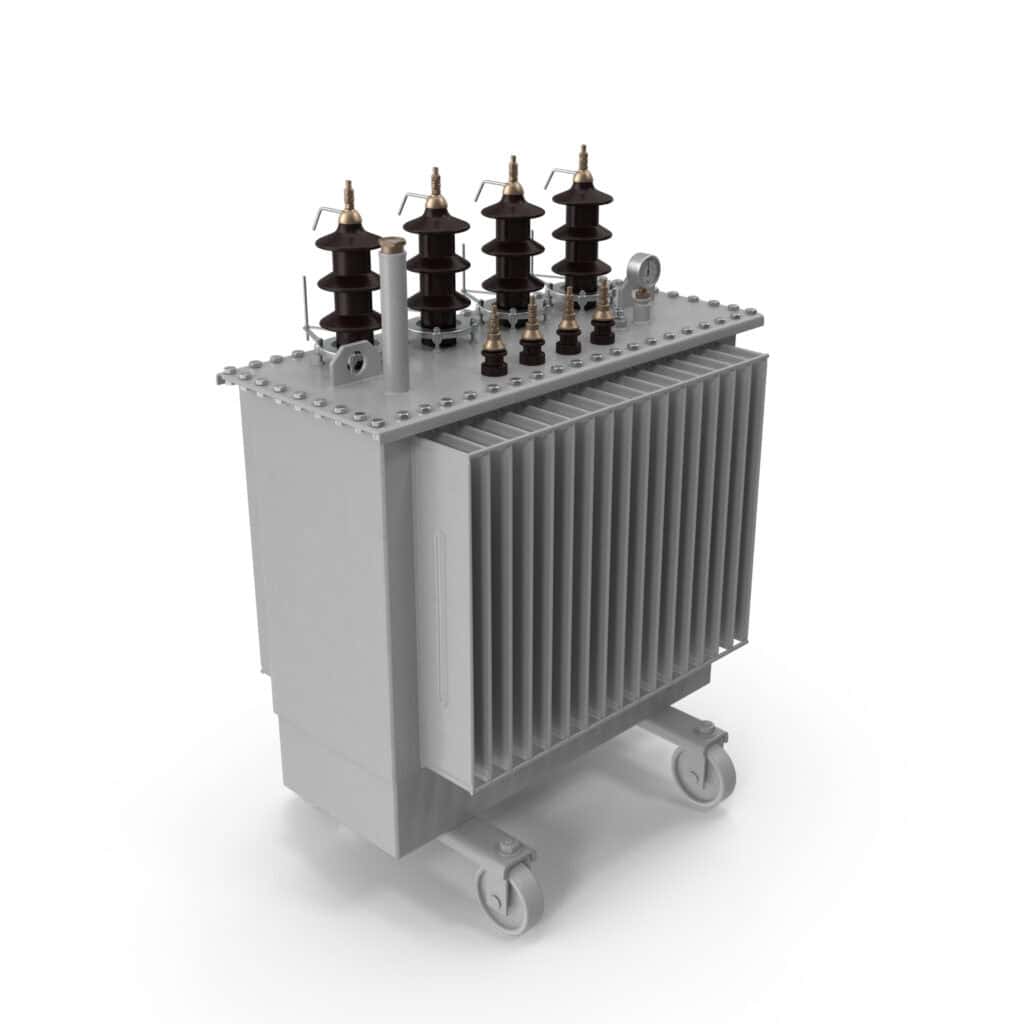

หม้อแปลงไฟฟ้าประเภทน้ำมัน (Oil-Immersed Transformer)
ใช้น้ำมันเป็นตัวหล่อเย็นและฉนวน เหมาะสำหรับใช้งานในพื้นที่ภายนอกอาคาร หม้อแปลงไฟฟ้าในโรงงานส่วนใหญ่จะเป็นประเภทน้ำมัน เพราะมีประสิทธิภาพสูงและราคาเหมาะสม ต้องมีบ่อกักน้ำมัน (Oil Containment Pit) ในกรณีน้ำมันรั่ว

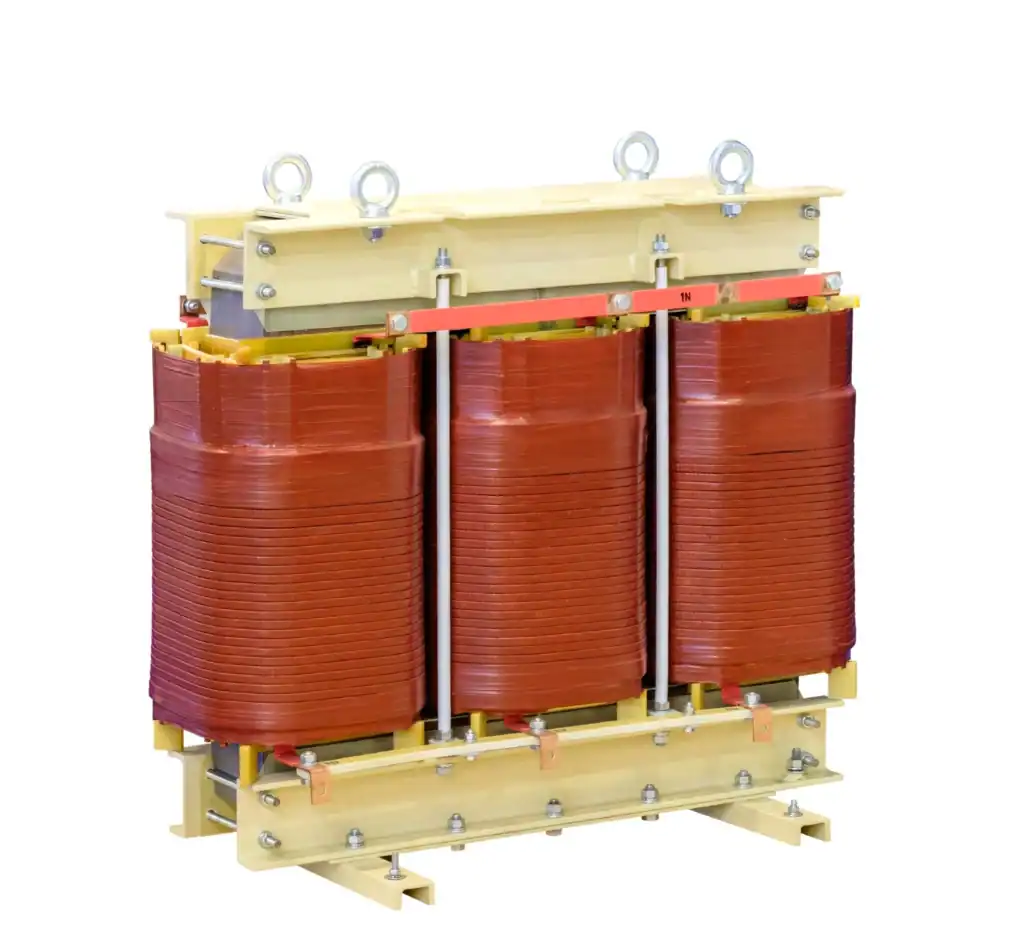

หม้อแปลงไฟฟ้าประเภทแห้ง (Dry-Type Transformer)
ใช้อากาศเป็นตัวหล่อเย็น เหมาะสำหรับใช้งานภายในอาคารหรือพื้นที่ที่ต้องการลดความเสี่ยงจากไฟไหม้ หม้อแปลงไฟฟ้า อุตสาหกรรม ภายในอาคารมักเลือกประเภทแห้งเพื่อความปลอดภัย
หม้อแปลงติดแผงวงจร และหม้อแปลง DIN อุตสาหกรรม
หม้อแปลงติดแผงวงจร (PCB Mount Transformer) เป็นหม้อแปลงขนาดเล็กที่ติดตั้งบนแผงวงจรอิเล็กทรอนิกส์โดยตรง ใช้สำหรับแปลงแรงดันในอุปกรณ์อิเล็กทรอนิกส์ ส่วนหม้อแปลง DIN อุตสาหกรรม เป็นหม้อแปลงขนาดเล็กที่ติดตั้งบนราง DIN ภายในตู้ควบคุม ใช้สำหรับจ่ายไฟให้อุปกรณ์ควบคุมภายในตู้ หม้อแปลงทั้งสองประเภทนี้มีขนาดเล็กและการติดตั้งไม่ซับซ้อนเท่าหม้อแปลงกำลัง
มาตรฐานที่เกี่ยวข้องกับการติดตั้งหม้อแปลงไฟฟ้า
งานติดตั้ง หม้อแปลงไฟฟ้า ต้องเป็นไปตามมาตรฐานหลายฉบับ ทั้งมาตรฐานสากลและมาตรฐานไทย
มาตรฐานสากลที่สำคัญ ได้แก่ IEC 60076 สำหรับหม้อแปลงไฟฟ้ากำลัง, IEEE C57 สำหรับหม้อแปลงในระบบพลังงาน และ NFPA 70 (NEC) สำหรับการติดตั้งระบบไฟฟ้า ส่วนมาตรฐานไทย ได้แก่ มอก. 384-2553 สำหรับหม้อแปลงไฟฟ้ากำลัง, มาตรฐานการติดตั้งไฟฟ้า กฟภ. และมาตรฐานการติดตั้งหม้อแปลงไฟฟ้า กฟน.
ขั้นตอนการติดตั้งหม้อแปลงไฟฟ้า
1. การเลือกตำแหน่งติดตั้ง
พื้นที่ติดตั้งต้องปราศจากน้ำขังและมีระบบระบายน้ำ มีพื้นที่ระบายความร้อนรอบหม้อแปลงตามข้อกำหนด (เว้นอย่างน้อย 50 ซม. ทุกด้าน) และเข้าถึงได้ง่ายสำหรับการบำรุงรักษา ต้องห่างจากวัสดุไวไฟอย่างน้อย 1 เมตร
2. การเตรียมฐานรองรับ
สร้างฐานคอนกรีตที่แข็งแรงเพียงพอรับน้ำหนักหม้อแปลง ฐานต้องสูงเพียงพอเพื่อป้องกันน้ำท่วม สำหรับหม้อแปลงน้ำมันต้องมีบ่อกักน้ำมัน (Oil Pit) ด้วย
3. การติดตั้งหม้อแปลง
ใช้เครน (Crane) หรือรถยก (Forklift) ที่เหมาะสมยกหม้อแปลงขึ้นวางบนฐาน ใช้แผ่นยางกันสะเทือน (Vibration Pad) รองรับ ตรวจสอบระดับให้ตั้งตรงด้วยเครื่องวัดระดับ (Level)
4. การเชื่อมต่อระบบไฟฟ้า
เชื่อมต่อสายไฟฟ้าแรงสูง (HV) เข้าด้าน Primary และสายไฟแรงต่ำ (LV) เข้าด้าน Secondary ตรวจสอบลำดับเฟส (Phase Sequence) ให้ถูกต้อง และเชื่อมต่อสายดิน (Grounding) ที่มีค่าความต้านทานต่ำกว่า 5 โอห์ม ตามระบบกราวด์ที่กำหนด
5. การติดตั้งอุปกรณ์ป้องกัน
ติดตั้งฟิวส์แรงสูง (HV Fuse) หรือเบรกเกอร์, Surge Protection Device (SPD) สำหรับป้องกันแรงดันเกิน พร้อมติดตั้งตู้ MDB ด้านแรงต่ำพร้อมอุปกรณ์ป้องกันครบถ้วน
6. การทดสอบระบบ
หลังติดตั้งเสร็จ ต้องทดสอบก่อนจ่ายไฟ ได้แก่ วัดค่าความต้านทานฉนวน (Insulation Resistance Test), วัดค่าความต้านทานขดลวด (Winding Resistance), ทดสอบ Polarity, ตรวจสอบการต่อสาย และทดสอบ No-load Voltage ทุกอย่างต้องผ่านเกณฑ์ก่อนเปิดใช้งาน
ข้อควรระวัง:
งานติดตั้ง หม้อแปลงไฟฟ้าต้องดำเนินการโดยช่างไฟฟ้าที่มีใบอนุญาตและมีวิศวกรไฟฟ้าควบคุม เพราะเกี่ยวข้องกับไฟฟ้าแรงสูงที่อาจเป็นอันตรายถึงชีวิตได้
แบบการติดตั้ง หม้อแปลงไฟฟ้า แยกตามสถานที่

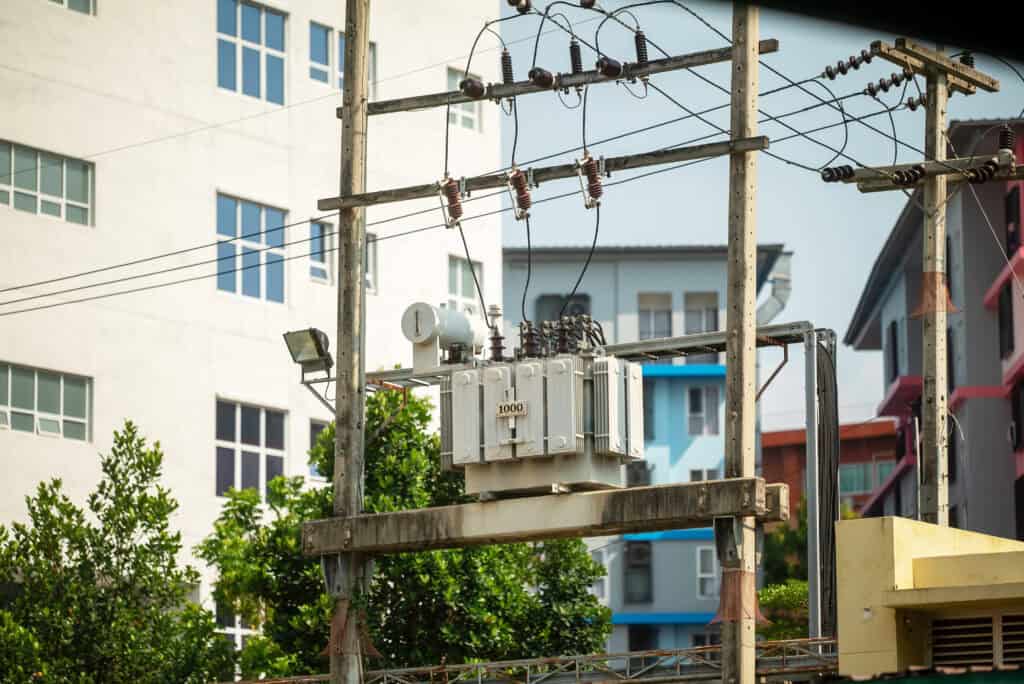

หม้อแปลงไฟฟ้าภายนอกอาคาร (Outdoor Installation)

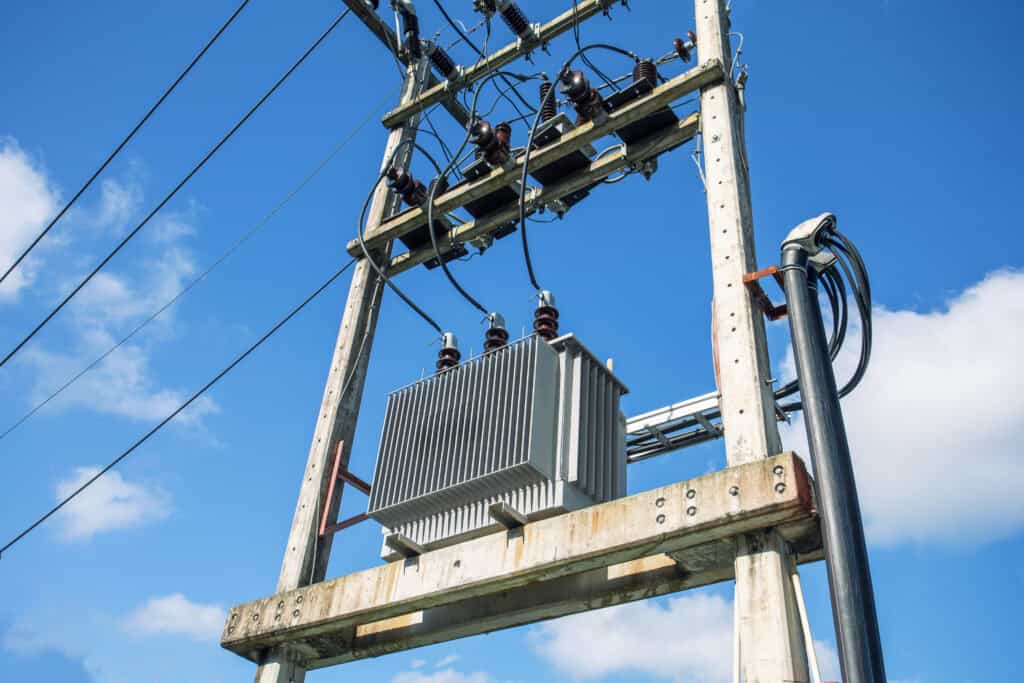

ติดตั้งบนเสาไฟฟ้า (Pole Mounted) หรือแท่นคอนกรีต (Pad Mounted) ต้องมีรั้วหรือกรงป้องกันอันตราย ติดป้ายเตือน “อันตรายจากไฟฟ้าแรงสูง” และมีระบบป้องกันน้ำและระบบระบายน้ำ หม้อแปลงไฟฟ้าโรงงานส่วนใหญ่จะติดตั้งภายนอกอาคารบนแท่นคอนกรีต
หม้อแปลงไฟฟ้าภายในอาคาร (Indoor Installation)
ติดตั้งในห้องหม้อแปลงที่มีระบบระบายอากาศเพียงพอ มีช่องเปิดสำหรับขนถ่ายหม้อแปลง ควรใช้หม้อแปลงประเภทแห้งเพื่อความปลอดภัย และต้องมีระบบดับเพลิงที่เหมาะสม
ข้อกำหนดด้านความปลอดภัย
การติดตั้งหม้อแปลงต้องปฏิบัติตามข้อกำหนดความปลอดภัยอย่างเคร่งครัด ได้แก่ การเว้นระยะห่างจากหม้อแปลงถึงอุปกรณ์อื่นและผนังตามมาตรฐาน, การต่อสายกราวด์เชื่อมต่อหม้อแปลงกับระบบกราวด์ที่มีค่าความต้านทานต่ำกว่า 5 โอห์ม, การติดตั้งป้ายเตือนอันตรายจากไฟฟ้าแรงสูง และการจัดเตรียมระบบดับเพลิงที่เหมาะสมในพื้นที่ติดตั้ง
การบำรุงรักษาหม้อแปลงไฟฟ้า
หลังติดตั้งแล้ว ต้องบำรุงรักษาอย่างสม่ำเสมอ ได้แก่ ตรวจสอบระดับน้ำมันและสภาพน้ำมันในหม้อแปลงน้ำมัน, ตรวจสอบอุณหภูมิขณะใช้งาน (ไม่ควรเกิน 80 องศาเซลเซียส), ตรวจสอบสภาพจุดต่อสายไฟให้แน่นไม่หลวม, ทดสอบค่าความต้านทานฉนวนอย่างน้อยปีละครั้ง และทำความสะอาดฝุ่นรอบหม้อแปลง
Tips:
แนะนำให้ถ่ายภาพ Thermoscan หม้อแปลงไฟฟ้าขณะจ่ายไฟอย่างน้อยปีละ 1 ครั้ง เพื่อตรวจจับจุดต่อที่หลวมหรืออุปกรณ์ที่เริ่มเสื่อมสภาพได้ก่อนเกิดปัญหา อ่านเพิ่มเติมเกี่ยวกับหม้อแปลง Short Circuit เพื่อป้องกันปัญหาที่อาจเกิดขึ้น
สรุป
แบบการติดตั้ง หม้อแปลงไฟฟ้า ต้องจัดทำโดยวิศวกรไฟฟ้าตามมาตรฐาน IEC 60076 และมาตรฐาน กฟภ./กฟน. ขั้นตอนหลักครอบคลุมตั้งแต่การเลือกตำแหน่งติดตั้ง การเตรียมฐาน การติดตั้ง การเชื่อมต่อระบบไฟฟ้า การติดตั้งอุปกรณ์ป้องกัน จนถึงการทดสอบและบำรุงรักษา ทุกขั้นตอนต้องทำอย่างรอบคอบเพื่อให้ระบบไฟฟ้าทำงานได้อย่างปลอดภัยและมีประสิทธิภาพสูงสุด
FAQ
Q: แบบติดตั้งหม้อแปลงไฟฟ้า DWG ต้องจัดทำโดยใคร
A: ต้องจัดทำโดยวิศวกรไฟฟ้าที่ได้รับใบอนุญาตจากสภาวิศวกร แบบจะประกอบด้วย Single Line Diagram, Layout Plan, รายละเอียดฐาน แนวสาย และรายการอุปกรณ์
Q: หม้อแปลงไฟฟ้าในโรงงาน ควรเลือกประเภทไหน
A: ขึ้นอยู่กับสถานที่ติดตั้ง ถ้าติดตั้งภายนอกอาคารมักใช้ประเภทน้ำมัน ถ้าติดตั้งภายในอาคารควรใช้ประเภทแห้งเพื่อลดความเสี่ยงจากไฟไหม้
Q: ค่าความต้านทานดินที่ถูกต้องสำหรับหม้อแปลงคือเท่าไหร่
A: ค่าความต้านทานดินต้องต่ำกว่า 5 โอห์มตามมาตรฐาน ค่าที่ต่ำกว่าจะช่วยให้ระบบป้องกันทำงานได้ดีขึ้น
Q: หม้อแปลงไฟฟ้าต้องบำรุงรักษาบ่อยแค่ไหน
A: ควรตรวจสอบด้วยสายตาทุกเดือน ตรวจน้ำมัน (ถ้ามี) ทุก 6 เดือน และให้วิศวกรทดสอบค่าฉนวนอย่างน้อยปีละ 1 ครั้ง
Q: SK Power Electric รับติดตั้งหม้อแปลงไฟฟ้าขนาดเท่าไหร่
A: รับติดตั้งตั้งแต่หม้อแปลงขนาดเล็ก 50 kVA ไปจนถึงขนาดใหญ่หลายพัน kVA ให้บริการครบวงจรตั้งแต่ออกแบบ จัดทำแบบ DWG ติดตั้ง ทดสอบ จนถึงส่งมอบ
