ถ้าคุณกำลังจะขอมิเตอร์ไฟฟ้า 3 เฟสจากการไฟฟ้า สิ่งหนึ่งที่ต้องเตรียมคือ ตู้ใส่มิเตอร์ 3 เฟส ตู้นี้ไม่ใช่แค่กล่องใส่มิเตอร์ธรรมดา แต่เป็นตู้ที่ต้องได้มาตรฐานการไฟฟ้ากำหนด ทั้งขนาด วัสดุ ตำแหน่งติดตั้ง และอุปกรณ์ภายใน เพราะการไฟฟ้าจะตรวจสอบตู้ก่อนติดตั้งมิเตอร์ทุกครั้ง บทความนี้จะอธิบายว่าตู้ใส่มิเตอร์ 3 เฟส คืออะไร มีส่วนประกอบอะไรบ้าง และแต่ละส่วนทำหน้าที่อะไร
ตู้ใส่มิเตอร์ 3 เฟส คืออะไร

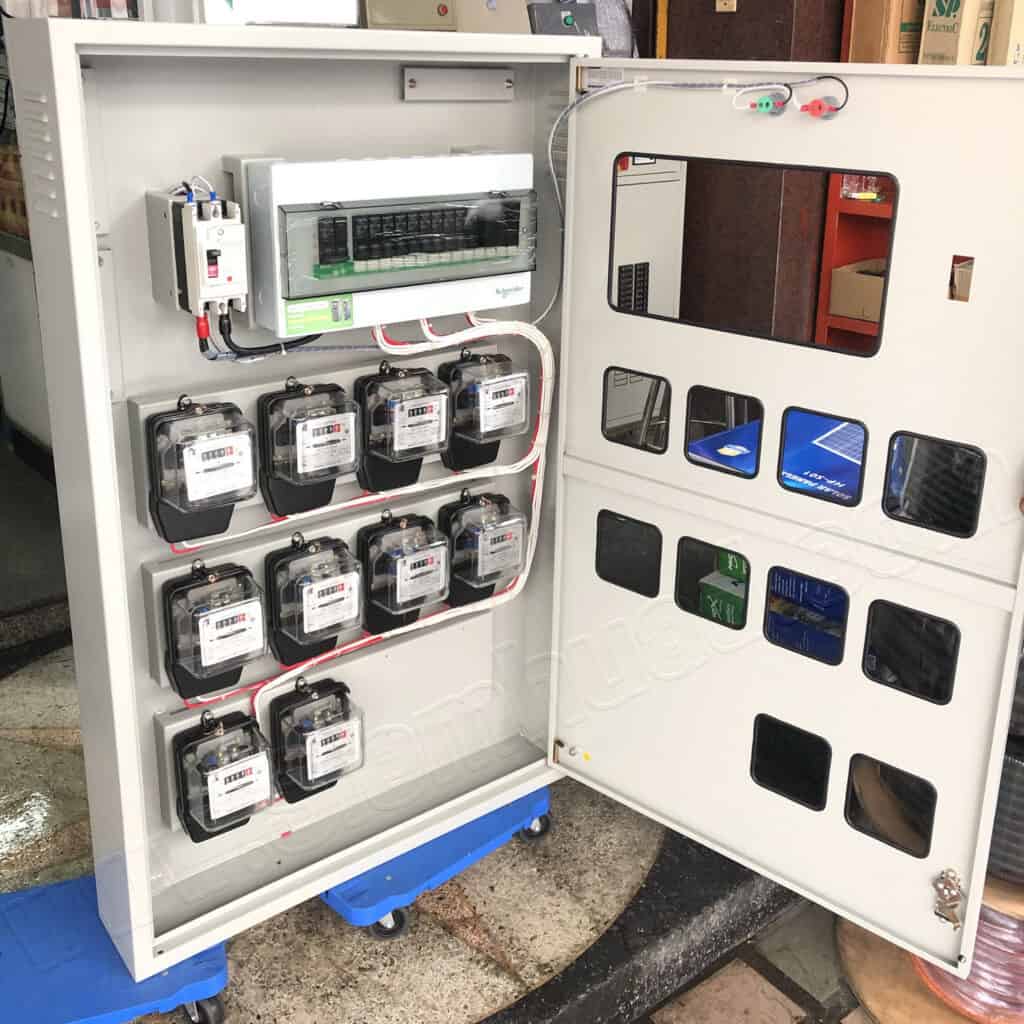

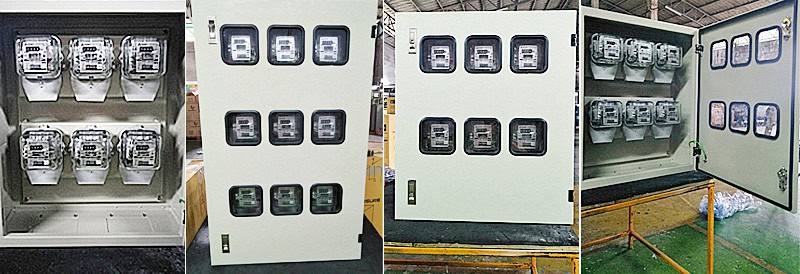

ตู้ใส่มิเตอร์ 3 เฟส คือตู้ไฟฟ้าที่ออกแบบมาเฉพาะสำหรับติดตั้งมิเตอร์วัดไฟฟ้าของระบบ 3 เฟส 4 สาย (3 Phase 4 Wire) ตู้นี้ทำหน้าที่ปกป้องมิเตอร์จากฝน ฝุ่น ความชื้น และการกระทบกระแทก รวมถึงเป็นที่ติดตั้งอุปกรณ์ประกอบอื่นๆ เช่น CT (Current Transformer), Main Switch และ Breaker ป้องกัน
ตู้ใส่มิเตอร์ 3 เฟส ต้องผลิตตามข้อกำหนดของการไฟฟ้านครหลวง (กฟน.) หรือการไฟฟ้าส่วนภูมิภาค (กฟภ.) ซึ่งกำหนดทั้งขนาดตู้ วัสดุ ตำแหน่งช่องมิเตอร์ ช่องสาย และระบบล็อก เพื่อป้องกันการแก้ไขดัดแปลงมิเตอร์โดยไม่ได้รับอนุญาต ตู้ที่ไม่ได้มาตรฐานจะถูกปฏิเสธการติดตั้งมิเตอร์จากเจ้าหน้าที่การไฟฟ้า
โดยทั่วไป ตู้ใส่มิเตอร์ 3 เฟส แบ่งเป็น 2 ประเภทหลักตามตำแหน่งติดตั้ง คือ แบบติดเสา (Pole Mounted) สำหรับติดตั้งบนเสาไฟฟ้าด้านนอกอาคาร และแบบติดผนัง (Wall Mounted) สำหรับติดตั้งบนผนังภายในห้องไฟฟ้าหรือบริเวณที่กำหนด แบบติดผนังจะนิยมมากกว่าเพราะปลอดภัยและดูแลรักษาง่ายกว่า
จุดสำคัญ:
ตู้ใส่มิเตอร์ 3 เฟส ต้องผ่านการตรวจสอบจากเจ้าหน้าที่การไฟฟ้าก่อนติดตั้งมิเตอร์ทุกครั้ง ถ้าตู้ไม่ได้ขนาดหรือไม่ตรงตามข้อกำหนด จะต้องแก้ไขก่อนจึงจะได้รับมิเตอร์
ตู้ใส่มิเตอร์ 3 เฟส จะประกอบด้วยหลายส่วนสำคัญ

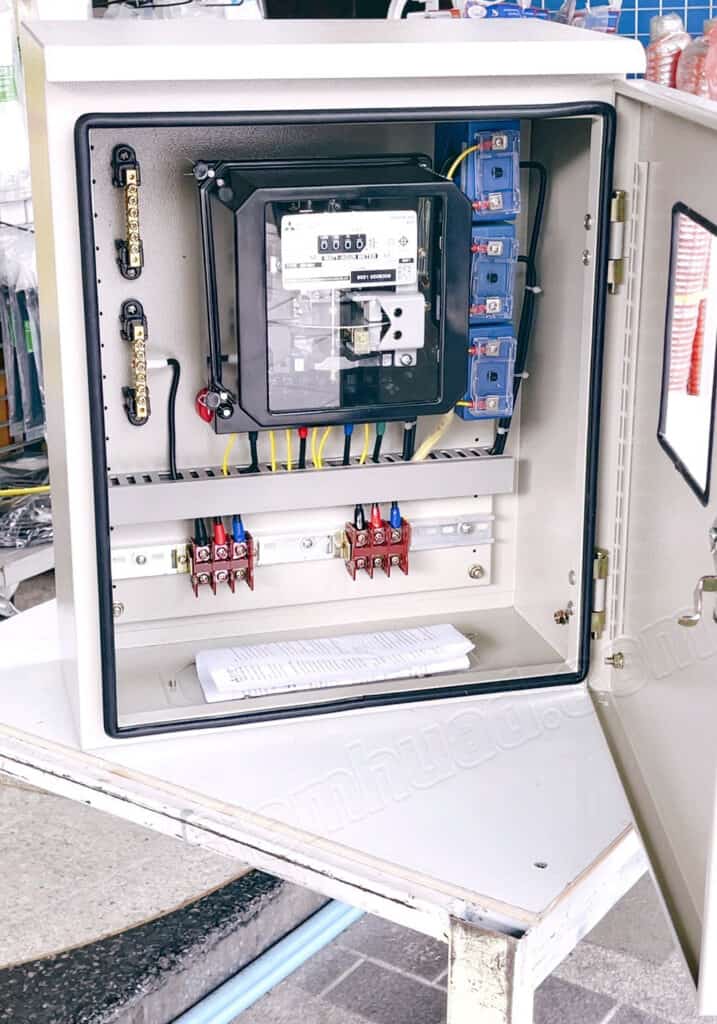

ภายใน ตู้ใส่มิเตอร์ 3 เฟส ไม่ได้มีแค่มิเตอร์เพียงอย่างเดียว แต่ยังมีอุปกรณ์หลายส่วนที่ทำงานร่วมกันเพื่อให้ระบบวัดไฟฟ้าทำงานได้ถูกต้อง ปลอดภัย และเป็นไปตามมาตรฐาน แต่ละส่วนมีหน้าที่เฉพาะที่ขาดไม่ได้
1. มิเตอร์ 3 เฟส (3-Phase Meter)
มิเตอร์ 3 เฟส เป็นอุปกรณ์หลักที่ทำหน้าที่วัดกระแสและแรงดันไฟฟ้าในระบบ 3 เฟส เพื่อคำนวณปริมาณการใช้พลังงานไฟฟ้าของแต่ละเฟส มิเตอร์จะวัดค่ากระแส (Ampere) และแรงดัน (Volt) ของเฟส A, B และ C พร้อมกัน แล้วคำนวณเป็นหน่วยไฟฟ้า (kWh) ที่ใช้จริง
มิเตอร์ 3 เฟสมีทั้งแบบวัดตรง (Direct Meter) ที่ต่อสายไฟเข้ามิเตอร์โดยตรง เหมาะสำหรับกระแสไม่เกิน 200A และแบบวัดผ่าน CT (CT Meter) ที่ใช้ Current Transformer ลดกระแสลงก่อนเข้ามิเตอร์ เหมาะสำหรับกระแสตั้งแต่ 200A ขึ้นไป มิเตอร์สมัยใหม่เป็นแบบดิจิทัลที่สามารถแสดงค่าพลังงานสะสม (kWh), กำลังไฟฟ้า (kW), ค่า Power Factor และแรงดันไฟฟ้าแบบเรียลไทม์
2. ตัวแยกแรงดัน (Voltage Separator)
ตัวแยกแรงดัน ใช้แยกแรงดันของแต่ละเส้นของไฟฟ้า 3 เฟส เนื่องจากในระบบไฟฟ้า 3 เฟส สายเฟสแต่ละเส้นจะมีแรงดันที่ต่างกัน 120 องศา การแยกแรงดันทำให้สามารถวัดและควบคุมแรงดันของแต่ละเฟสได้อย่างถูกต้องและแม่นยำ
ในทางปฏิบัติ ตัวแยกแรงดันมักเป็นจุดต่อสาย (Terminal Block) ที่แยกสายแรงดันจากสายเฟสแต่ละเส้นเข้าสู่มิเตอร์ สำหรับมิเตอร์แบบ CT จะมีชุดสาย Voltage ที่ต่อแยกจากสายหลักผ่านฟิวส์ป้องกัน (Voltage Fuse) เข้ามิเตอร์ เพื่อให้มิเตอร์อ่านค่าแรงดันของแต่ละเฟสได้โดยไม่ต้องรับกระแสสูง
3. วงจรควบคุม (Control Circuit)
วงจรควบคุม เป็นส่วนที่ทำหน้าที่ควบคุมการทำงานของตู้ไฟฟ้า ประกอบด้วยสวิตช์หลัก (Main Switch) สำหรับเปิด-ปิดไฟฟ้าทั้งระบบ รีเลย์ (Relay) สำหรับควบคุมการทำงานของอุปกรณ์ต่างๆ และ Breaker สำหรับป้องกันวงจร
Main Switch ในตู้มิเตอร์ 3 เฟส มักเป็นแบบ 4 Pole (3 เฟส + Neutral) เพื่อให้สามารถตัดไฟได้ทั้งหมดในคราวเดียว ซึ่งสำคัญมากเวลาที่ต้องซ่อมบำรุงหรือเกิดเหตุฉุกเฉิน นอกจากนี้ บางตู้อาจมี Selector Switch สำหรับเลือกดูค่าแรงดันและกระแสของแต่ละเฟส
Tips:
Main Switch ในตู้มิเตอร์ 3 เฟส ควรเลือกขนาดที่รองรับกระแสสูงกว่าพิกัดมิเตอร์เล็กน้อย เช่น ถ้ามิเตอร์พิกัด 200A ควรใช้ Main Switch ขนาด 250A เพื่อให้มี Margin ป้องกัน
4. สายไฟและตัวต่อ (Wires and Connectors)
สายไฟและตัวต่อ ใช้สำหรับเชื่อมต่อระหว่างอุปกรณ์ต่างๆ ภายในตู้ ได้แก่ สายไฟจากแหล่งจ่ายเข้ามิเตอร์ สายจาก CT เข้ามิเตอร์ สายแรงดันจากเฟสแต่ละเส้น และสายจากมิเตอร์ไปยัง Main Switch และ Breaker ย่อย
สายไฟภายในตู้ต้องใช้ขนาดที่เหมาะสมกับกระแสที่ไหลผ่าน และต้องเป็นสายชนิดทนความร้อน ตัวต่อ (Connectors) ต้องขันแน่นและใช้ Terminal ที่ได้มาตรฐาน เพราะจุดต่อที่หลวมเป็นสาเหตุหลักของความร้อนสะสมและอาจทำให้เกิดไฟไหม้ การจัดเรียงสายภายในตู้ควรเป็นระเบียบ แยกสายแรงสูงและสายสัญญาณออกจากกัน เพื่อความปลอดภัยและสะดวกในการดูแลรักษา
5. ปลั๊กเข้า (Input Plug)
ปลั๊กเข้า หรือจุดเชื่อมต่อไฟเข้า (Input Connection) ใช้เชื่อมต่อสายไฟจากแหล่งจ่ายไฟฟ้า (จากหม้อแปลงหรือสายจากการไฟฟ้า) เข้าสู่ตู้มิเตอร์ จุดนี้เป็นจุดแรกที่ไฟฟ้าเข้ามาในตู้ จึงต้องมีความแข็งแรงและปลอดภัยสูง
ปลั๊กเข้าของตู้มิเตอร์ 3 เฟส ต้องรองรับสาย 4 เส้น (3 เฟส + Neutral) พร้อมสายดิน ช่องร้อยสายต้องมีขนาดเพียงพอสำหรับสายไฟที่ใช้ และต้องมี Cable Gland หรือ Bushing ป้องกันสายไฟถูกเฉือนจากขอบโลหะ นอกจากนี้ การไฟฟ้ามักกำหนดให้มี Seal หรือตราผนึกที่จุดต่อสายเข้า เพื่อป้องกันการแก้ไขดัดแปลง
6. วงจรป้องกัน (Protection Circuit)
วงจรป้องกัน เป็นส่วนที่สำคัญมากในตู้ใส่มิเตอร์ 3 เฟส ประกอบด้วย Breaker หรือ MCCB สำหรับป้องกันกระแสเกินและลัดวงจร เมื่อกระแสไฟไหลมากเกินพิกัดที่กำหนด Breaker จะตัดวงจรทันทีเพื่อป้องกันความเสียหายต่ออุปกรณ์และป้องกันไฟไหม้
นอกจาก Breaker แล้ว ตู้มิเตอร์บางรุ่นยังมี RCD (Residual Current Device) สำหรับป้องกันไฟรั่ว และ SPD (Surge Protection Device) สำหรับป้องกันไฟกระชากจากฟ้าผ่า อุปกรณ์ป้องกันเหล่านี้ทำงานร่วมกันเพื่อให้ระบบไฟฟ้าปลอดภัยทั้งกับอุปกรณ์และกับผู้ใช้งาน
ข้อควรระวัง:
ห้ามเปิดตู้มิเตอร์หรือแก้ไขจุดต่อสายภายในตู้โดยไม่ตัดไฟก่อน เพราะภายในมีแรงดันไฟฟ้า 380V ซึ่งเป็นอันตรายถึงชีวิต การซ่อมบำรุงตู้มิเตอร์ต้องทำโดยช่างไฟฟ้าที่มีใบอนุญาตเท่านั้น
สรุป
ตู้ใส่มิเตอร์ 3 เฟส เป็นอุปกรณ์สำคัญในระบบจ่ายไฟฟ้า 3 เฟส 4 สาย ทำหน้าที่เก็บและปกป้องมิเตอร์ไฟฟ้าพร้อมอุปกรณ์ประกอบ ภายในตู้ประกอบด้วย 6 ส่วนสำคัญ ได้แก่ มิเตอร์ 3 เฟส ตัวแยกแรงดัน วงจรควบคุม สายไฟและตัวต่อ ปลั๊กเข้า และวงจรป้องกัน แต่ละส่วนมีหน้าที่เฉพาะที่ทำให้ระบบวัดไฟฟ้าทำงานได้ถูกต้องและปลอดภัย ตู้ที่ดีต้องผลิตตามมาตรฐานการไฟฟ้า เพื่อให้ผ่านการตรวจสอบและได้รับมิเตอร์
FAQ
Q: ตู้ใส่มิเตอร์ 3 เฟส ต้องได้มาตรฐานอะไรบ้าง?
A: ต้องได้มาตรฐานตามข้อกำหนดของการไฟฟ้านครหลวง (กฟน.) หรือการไฟฟ้าส่วนภูมิภาค (กฟภ.) ซึ่งกำหนดขนาดตู้ วัสดุ ตำแหน่งช่องมิเตอร์ ระบบล็อก และช่องร้อยสาย ตู้ที่ไม่ได้มาตรฐานจะถูกปฏิเสธการติดตั้งมิเตอร์
Q: Current Transformer (CT) ขนาด 200/5A หมายความว่าอะไร?
A: CT ขนาด 200/5A หมายความว่า เมื่อกระแสไฟในสายหลัก (Primary Side) เป็น 200A กระแสที่ส่งไปยังมิเตอร์ (Secondary Side) จะเป็น 5A มิเตอร์จะคูณค่ากลับด้วยอัตราส่วน 40:1 เพื่อแสดงค่าจริง
Q: ตู้ใส่มิเตอร์ 3 เฟส ต่างจากตู้ MDB อย่างไร?
A: ตู้ใส่มิเตอร์ทำหน้าที่เก็บมิเตอร์และอุปกรณ์วัดไฟฟ้า เป็นจุดที่การไฟฟ้าติดตั้งมิเตอร์เพื่อคิดค่าไฟ ส่วนตู้ MDB (Main Distribution Board) ทำหน้าที่รับไฟจากมิเตอร์แล้วกระจายจ่ายไปยังวงจรย่อยต่างๆ ภายในอาคาร
Q: ควรตรวจสอบตู้ใส่มิเตอร์ 3 เฟส บ่อยแค่ไหน?
A: ควรตรวจสอบอย่างน้อยปีละ 1 ครั้ง โดยตรวจดูสภาพตู้ จุดต่อสาย ขั้วต่อว่าแน่นดีหรือไม่ ตรวจสอบว่ามีรอยไหม้หรือกลิ่นไหม้หรือเปล่า และทดสอบการทำงานของ Breaker และ RCD
Q: ติดตั้งตู้ใส่มิเตอร์ 3 เฟส ที่ความสูงเท่าไหร่?
A: ตามข้อกำหนดของการไฟฟ้า ตู้มิเตอร์ควรติดตั้งที่ความสูง 120 ถึง 180 ซม. จากพื้น โดยให้หน้าจอมิเตอร์อยู่ในระดับสายตาเพื่อสะดวกในการอ่านค่า และต้องอยู่ในตำแหน่งที่เจ้าหน้าที่การไฟฟ้าเข้าถึงได้ง่าย
