ตู้ MDB 3 เฟส คืออะไร
ตู้ MDB 3 เฟส (Main Distribution Board) คือตู้ควบคุมไฟฟ้าหลักที่ทำหน้าที่รับไฟฟ้า 3 เฟสจากการไฟฟ้าหรือหม้อแปลงไฟฟ้า แล้วกระจายจ่ายไฟไปยังวงจรย่อยต่างๆ ภายในอาคาร โรงงาน หรือสถานประกอบการ ถ้าเปรียบเทียบให้เข้าใจง่าย ตู้ MDB ก็เหมือนกับ “สถานีกลาง” ที่ควบคุมการจ่ายไฟฟ้าทั้งหมดในอาคาร
หลายคนสงสัยว่า ตู้ MDB คืออะไร และ ตู้ MDB มีอะไรบ้าง คำตอบคือ ตู้ MDB ประกอบด้วยอุปกรณ์ป้องกัน ควบคุม และจ่ายไฟฟ้าหลายชนิดที่ทำงานร่วมกัน เพื่อให้ระบบไฟฟ้าทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ บางคนอาจเรียกว่า ตู้ DB 3 เฟส ซึ่งหมายถึงตู้จ่ายไฟฟ้าแบบเดียวกัน
จุดสำคัญ:
ตู้ MDB 3 เฟส เป็นจุดเริ่มต้นของระบบการส่งและจ่ายไฟฟ้าภายในอาคาร หากตู้ MDB ออกแบบหรือติดตั้งไม่ถูกต้อง จะส่งผลกระทบต่อระบบไฟฟ้าทั้งหมด
ส่วนประกอบหลักในตู้ MDB 3 เฟส มีอะไรบ้าง
สำหรับคนที่กำลังศึกษาเรื่อง วงจร ตู้ MDB 3 เฟส หรือต้องการเข้าใจว่า ตู้ MDB มีอะไรบ้าง ส่วนนี้จะอธิบายอุปกรณ์แต่ละตัวอย่างละเอียด เพื่อให้คุณเข้าใจว่าแต่ละชิ้นส่วนทำหน้าที่อะไร และสำคัญอย่างไรต่อการทำงานของระบบ
1. Main Switch (เมนสวิตช์)
Main Switch คือสวิตช์หลักที่ใช้ตัดและต่อกระแสไฟฟ้าทั้งหมดที่ไหลเข้าตู้ MDB โดยทั่วไปจะเป็นแบบ Switch Disconnector หรือ Isolating Switch ที่สามารถตัดไฟได้อย่างปลอดภัยเมื่อต้องทำการซ่อมบำรุง Main Switch ต้องมีพิกัดกระแส (Ampere Rating) ที่เพียงพอกับโหลดทั้งหมดของอาคาร และต้องมีพิกัดการทนกระแสลัดวงจร (Short Circuit Rating) ตามมาตรฐานไฟ 3 เฟสที่กำหนด
2. Main Circuit Breaker (เมนเซอร์กิตเบรกเกอร์)
Main Circuit Breaker หรือ MCCB (Molded Case Circuit Breaker) คือเบรกเกอร์หลักที่ทำหน้าที่ป้องกันระบบไฟฟ้าทั้งหมดภายในตู้ MDB เมื่อเกิดกระแสเกิน (Overload) หรือลัดวงจร (Short Circuit) เบรกเกอร์จะตัดไฟโดยอัตโนมัติ ขนาดของ Main Circuit Breaker ต้องเลือกให้เหมาะกับขนาดหม้อแปลงและโหลดรวมของอาคาร เช่น ตู้ MDB 3 เฟส 250A จะใช้ MCCB ขนาด 250 แอมป์
3. Distribution Breaker (เซอร์กิตเบรกเกอร์ย่อย)
นอกจาก Main Circuit Breaker แล้ว ตู้ MDB ยังมี Distribution Breaker หรือเบรกเกอร์ย่อยจำนวนหลายตัว แต่ละตัวดูแลวงจรย่อยแต่ละส่วนในอาคาร เช่น วงจรสำหรับระบบปรับอากาศ วงจรสำหรับแสงสว่าง วงจรสำหรับเครื่องจักร หรือวงจรที่จ่ายไฟไปยังตู้ Load Center ตามชั้นต่างๆ ของอาคาร Distribution Breaker ช่วยให้สามารถตัดไฟเฉพาะส่วนที่มีปัญหาได้โดยไม่กระทบวงจรอื่น
4. ELCB / RCD (อุปกรณ์ป้องกันไฟรั่ว)
Earth Leakage Circuit Breaker (ELCB) หรือ Residual Current Device (RCD) เป็นอุปกรณ์ป้องกันกระแสไฟฟ้ารั่วไหลลงดิน เมื่อตรวจพบกระแสรั่วไหลเกินค่าที่ตั้งไว้ (มักตั้งที่ 30 mA สำหรับป้องกันคน) อุปกรณ์จะตัดไฟทันทีเพื่อป้องกันอันตรายจากไฟฟ้าดูด การติดตั้ง ELCB ถือเป็นข้อบังคับตามมาตรฐานการติดตั้งไฟฟ้า กฟภ. เพื่อความปลอดภัยสูงสุด
5. Metering Equipment (อุปกรณ์วัดค่าไฟฟ้า)
ตู้ MDB 3 เฟสจะมีอุปกรณ์วัดค่าไฟฟ้าติดตั้งอยู่ เช่น Digital Power Meter สำหรับวัดแรงดัน กระแส กำลังไฟฟ้า และค่าพลังงานสะสม โดยใช้ร่วมกับ Current Transformer (CT) ที่ทำหน้าที่แปลงกระแสขนาดใหญ่ให้เล็กลงเพื่อให้มิเตอร์อ่านค่าได้ อุปกรณ์วัดเหล่านี้ช่วยให้ผู้ใช้สามารถตรวจสอบการใช้ไฟฟ้า วางแผนการใช้พลังงาน และตรวจจับปัญหาได้แต่เนิ่นๆ
6. Surge Protection Device หรือ SPD (อุปกรณ์ป้องกันแรงดันเกิน)
SPD เป็นอุปกรณ์ป้องกันแรงดันไฟฟ้าเกินชั่วขณะ (Surge) ที่เกิดจากฟ้าผ่าหรือการสวิตชิ่ง เมื่อแรงดันสูงเกินค่าที่กำหนด SPD จะระบายพลังงานส่วนเกินลงดิน ช่วยป้องกันความเสียหายต่ออุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ภายในอาคาร SPD ควรติดตั้งที่จุดเข้าของสายไฟหลัก ซึ่งก็คือภายในตู้ MDB นั่นเอง และต้องเชื่อมต่อกับระบบกราวด์ที่ดีจึงจะทำงานได้อย่างมีประสิทธิภาพ
7. BusBar (บัสบาร์)
บัสบาร์ คือแท่งตัวนำไฟฟ้าขนาดใหญ่ทำจากทองแดงหรืออลูมิเนียม ทำหน้าที่เป็นทางผ่านหลักในการรับไฟจาก Main Switch แล้วกระจายจ่ายไปยัง Circuit Breaker ย่อยต่างๆ ตู้ MDB 3 เฟสจะมีบัสบาร์ 3 เส้นสำหรับเฟส L1, L2 และ L3 พร้อมด้วย Neutral Bar และ Earth Bar ขนาดของบัสบาร์ต้องคำนวณให้เพียงพอกับกระแสสูงสุดที่ใช้งาน เพื่อป้องกันความร้อนสะสมที่อาจทำให้เกิดเพลิงไหม้
8. Neutral Bar และ Earthing Bar
Neutral Bar คือรางตัวนำที่ใช้เชื่อมต่อสายนิวทรัลของวงจรย่อยทั้งหมดเข้าด้วยกัน ส่วน Earthing Bar (Ground Bar) คือรางสำหรับเชื่อมต่อสายดินของทุกวงจร ทั้งสองรางนี้มีความสำคัญอย่างมากต่อความปลอดภัย โดยเฉพาะ Earthing Bar ที่ช่วยนำกระแสผิดปกติลงดิน ป้องกันอันตรายจากไฟฟ้าดูดและไฟฟ้าลัดวงจร สาย Neutral และสาย Earth ต้องแยกออกจากกันอย่างชัดเจนในระบบไฟ 3 เฟส 4 สาย
Tips:
เมื่อคุณเข้าใจส่วนประกอบของตู้ MDB 3 เฟสแต่ละตัวแล้ว หากเกิดปัญหาในระบบไฟฟ้า คุณจะสามารถระบุจุดที่ต้องตรวจสอบ และสื่อสารกับช่างไฟฟ้าได้อย่างตรงจุดมากขึ้น
วงจรตู้ MDB 3 เฟส ทำงานอย่างไร
เพื่อให้เข้าใจภาพรวมของ วงจร ตู้ MDB 3 เฟส ลองดูลำดับการทำงานตั้งแต่ไฟฟ้าเข้าจนถึงจ่ายไฟให้โหลด ไฟฟ้า 3 เฟสจากหม้อแปลงหรือการไฟฟ้าจะเข้าที่ Main Switch ก่อน จากนั้นผ่านไปยัง Main Circuit Breaker เพื่อป้องกันระบบโดยรวม แล้วจึงจ่ายผ่านบัสบาร์ไปยัง Distribution Breaker แต่ละตัว ซึ่งจะจ่ายไฟไปยังโหลดต่างๆ ตามวงจร Distribution Board ที่ออกแบบไว้
ในระหว่างทางจะมี ELCB คอยป้องกันไฟรั่ว, SPD คอยป้องกันแรงดันเกิน และ Metering Equipment คอยวัดค่าไฟฟ้าตลอดเวลา ทุกอุปกรณ์ทำงานร่วมกันเป็นระบบเดียว หากชิ้นส่วนใดชิ้นส่วนหนึ่งเสียหาย ก็อาจส่งผลกระทบต่อระบบทั้งหมดได้
ข้อควรระวัง:
การต่อตู้คอนโทรลหรือตู้ MDB ต้องดำเนินการโดยช่างไฟฟ้าที่มีใบอนุญาตเท่านั้น การต่อสายผิดหรือเลือกอุปกรณ์ไม่เหมาะสมอาจทำให้เกิดอัคคีภัยหรืออันตรายถึงชีวิตได้
ตู้ MDB กับตู้ DB ต่างกันอย่างไร
คำถามที่พบบ่อยคือ ตู้ MDB 3 เฟส กับ ตู้ DB 3 เฟส ต่างกันอย่างไร จริงๆ แล้วทั้งสองทำหน้าที่จ่ายไฟฟ้าเหมือนกัน แต่ขนาดและตำแหน่งในระบบต่างกัน
ตู้ MDB คือตู้จ่ายไฟหลักที่รับไฟจากหม้อแปลงโดยตรง มีขนาดใหญ่ มีพิกัดกระแสสูง และมักติดตั้งที่ห้องไฟฟ้าหลักของอาคาร ส่วนตู้ DB (Distribution Board) หรือตู้ Panel Board คือตู้ย่อยที่รับไฟต่อจากตู้ MDB อีกทอดหนึ่ง มักติดตั้งตามชั้นต่างๆ ของอาคาร ในอาคารขนาดใหญ่จะมีตู้ MDB 1 ตู้ แล้วจ่ายไฟไปยังตู้ DB หลายตู้

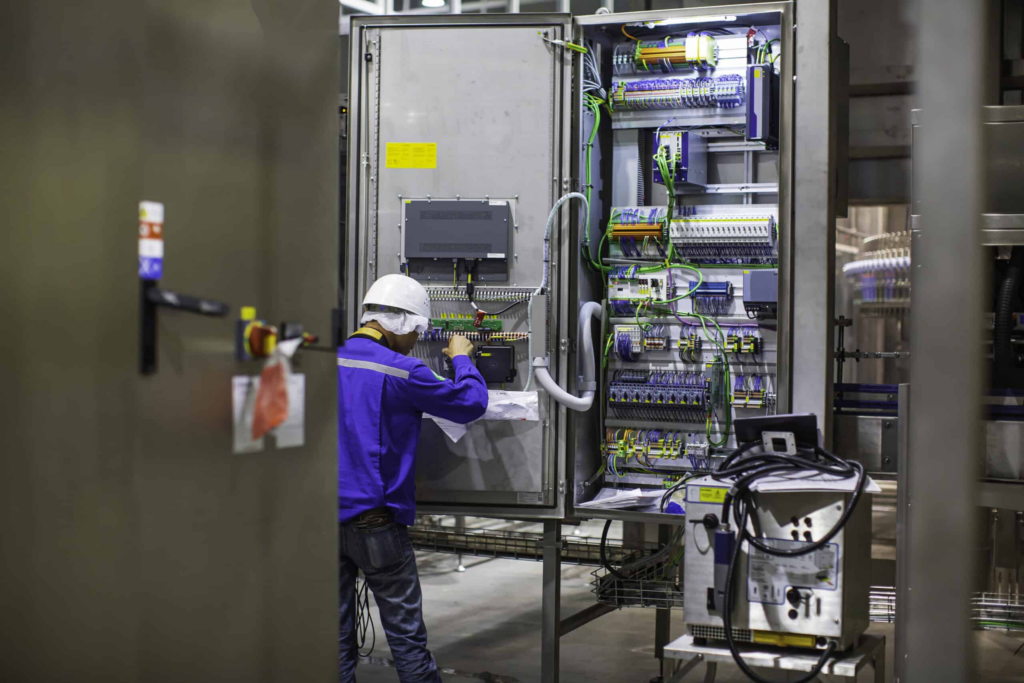

การต่อตู้คอนโทรลและตู้ MDB อย่างถูกต้อง
การต่อตู้คอนโทรลและตู้ MDB ต้องทำตามแบบ Single Line Diagram ที่วิศวกรไฟฟ้าออกแบบไว้ โดยมีขั้นตอนหลักๆ ดังนี้
การเตรียมตู้และอุปกรณ์
ก่อนเริ่มต่อสาย ต้องตรวจสอบว่าตู้มีขนาดเพียงพอสำหรับอุปกรณ์ทั้งหมด อุปกรณ์ทุกตัวต้องมีพิกัดกระแสและแรงดันที่ถูกต้องตามมาตรฐานไฟ 3 เฟส บัสบาร์ต้องยึดแน่นและมีระยะห่างระหว่างเฟสตามข้อกำหนด
การต่อสายไฟเข้าตู้
สายไฟหลักจากหม้อแปลงจะเข้าที่ Main Switch หรือ Main Circuit Breaker ก่อน จากนั้นจ่ายเข้าบัสบาร์ แล้วจึงต่อไปยัง Distribution Breaker แต่ละตัว สายนิวทรัลต่อเข้า Neutral Bar และสายดินต่อเข้า Earthing Bar ทุกจุดต่อต้องขันให้แน่นด้วยแรงบิด (Torque) ที่ผู้ผลิตกำหนด
การทดสอบระบบ
หลังต่อสายเสร็จ ต้องทดสอบระบบก่อนจ่ายไฟ ได้แก่ ทดสอบค่าความต้านทานฉนวน (Insulation Resistance Test), ทดสอบความต่อเนื่องของสายดิน (Continuity Test) และทดสอบการทำงานของ ELCB ด้วยปุ่ม Test ทุกอย่างต้องผ่านเกณฑ์ก่อนจ่ายไฟใช้งานจริง
จุดสำคัญ:
การต่อตู้คอนโทรลและตู้ MDB ต้องมีวิศวกรไฟฟ้าเป็นผู้ควบคุมงาน และต้องมีการตรวจสอบโดยผู้ตรวจสอบที่ได้รับอนุญาตก่อนจ่ายไฟใช้งาน เพื่อให้เป็นไปตามมาตรฐานการติดตั้งไฟฟ้า กฟภ.
สรุป
ตู้ MDB 3 เฟส ประกอบด้วยอุปกรณ์สำคัญหลายชิ้นที่ทำงานร่วมกัน ตั้งแต่ Main Switch และ Main Circuit Breaker ที่ควบคุมการจ่ายไฟ, บัสบาร์ที่กระจายกระแสไฟฟ้า, Distribution Breaker ที่ป้องกันวงจรย่อย, ELCB ที่ป้องกันไฟรั่ว, SPD ที่ป้องกันแรงดันเกิน ไปจนถึง Metering Equipment ที่วัดค่าการใช้ไฟ การเข้าใจส่วนประกอบเหล่านี้จะช่วยให้คุณดูแลระบบไฟฟ้าได้อย่างถูกต้อง สื่อสารกับช่างไฟฟ้าได้ตรงจุด และตัดสินใจเลือกอุปกรณ์ได้เหมาะสมกับความต้องการใช้งาน
FAQ
Q: ตู้ MDB 3 เฟส มีอะไรบ้าง
A: ตู้ MDB 3 เฟส ประกอบด้วย Main Switch, Main Circuit Breaker, Distribution Breaker, ELCB/RCD, Metering Equipment (Power Meter + CT), Surge Protection Device (SPD), บัสบาร์ 3 เฟส, Neutral Bar และ Earthing Bar
Q: ตู้ MDB คืออะไร ทำหน้าที่อะไร
A: ตู้ MDB (Main Distribution Board) คือตู้จ่ายไฟฟ้าหลักที่รับไฟจากหม้อแปลงแล้วกระจายจ่ายไปยังวงจรย่อยต่างๆ ทำหน้าที่ป้องกัน ควบคุม และจัดจ่ายไฟฟ้าให้กับอาคารทั้งหมด
Q: ตู้ MDB กับตู้ DB ต่างกันอย่างไร
A: ตู้ MDB คือตู้จ่ายไฟหลักที่รับไฟจากหม้อแปลงโดยตรง ส่วนตู้ DB คือตู้จ่ายไฟย่อยที่รับไฟต่อจากตู้ MDB ตู้ MDB มีขนาดใหญ่กว่าและมีพิกัดกระแสสูงกว่า
Q: การต่อตู้คอนโทรลต้องใช้ช่างมืออาชีพไหม
A: ใช่ การต่อตู้คอนโทรลและตู้ MDB ต้องดำเนินการโดยช่างไฟฟ้าที่มีใบอนุญาตและมีวิศวกรไฟฟ้าเป็นผู้ควบคุมงาน เพราะหากต่อผิดอาจเกิดอันตรายร้ายแรงได้
Q: ตู้ MDB 3 เฟส ต้องบำรุงรักษาบ่อยแค่ไหน
A: ควรตรวจสอบภายนอกทุกเดือน และให้ช่างไฟฟ้าเปิดตู้ตรวจสอบภายในอย่างละเอียดอย่างน้อยปีละ 1 ครั้ง รวมถึงทำ Thermoscan เพื่อตรวจจุดร้อนผิดปกติ
