ตู้ควบคุมสัญญาณไฟจราจร ต้องระบุสเปกอะไรบ้างก่อนสั่งผลิต?

ตู้ควบคุมสัญญาณไฟจราจร ก่อนสั่งผลิตควรระบุสเปกให้ชัดเจน ทั้งมาตรฐานอ้างอิง วัสดุและระดับการป้องกันของตู้ ระบบไฟเข้า อุปกรณ์ควบคุมสัญญาณ ระบบสำรองไฟ และการทดสอบก่อนส่งมอบ เพื่อให้ตู้ที่ผลิตตรงตามข้อกำหนดของโครงการและพร้อมสำหรับการติดตั้งใช้งานจริง

บทความนี้เป็นความรู้ทั่วไปสำหรับผู้ที่กำลังเตรียม TOR ใบสั่งผลิต หรือประเมินใบเสนอราคา โดยยกตัวอย่างข้อกำหนดจากเอกสารของหน่วยงานเพื่อให้เห็นว่าควรพิจารณาหัวข้อใดบ้าง

ตู้ควบคุมสัญญาณไฟจราจรประกอบด้วยอะไรบ้าง?

ตู้ควบคุมสัญญาณไฟจราจร (Traffic Signal Control Cabinet) เป็นตู้ที่ติดตั้งอุปกรณ์ไฟฟ้าและระบบควบคุมเพื่อจัดการลำดับการทำงานของสัญญาณไฟตามเงื่อนไขที่กำหนด โดยอุปกรณ์ภายในจะแตกต่างกันไปตามรู

ปแบบระบบควบคุมและข้อกำหนดของแต่ละโครงการ อุปกรณ์ที่อาจพบในตู้ควบคุมสัญญาณไฟจราจร ได้แก่

รายการข้างต้นเป็นตัวอย่างอุปกรณ์ที่อาจใช้ในระบบ ไม่ได้หมายความว่าตู้ควบคุมทุกตู้ต้องมีอุปกรณ์ทั้งหมด ผู้ว่าจ้างจึงควรตรวจสอบแบบระบบ รายการอุปกรณ์ และ TOR ก่อนกำหนดสเปกสำหรับการผลิต

ก่อนสั่งผลิตตู้ควบคุมสัญญาณไฟจราจร ต้องกำหนดอะไรบ้าง?

การกำหนดสเปกตู้ควบคุมสัญญาณไฟจราจร คือการระบุรายละเอียดของตู้ อุปกรณ์ไฟฟ้า และระบบควบคุมที่ผู้ผลิตต้องดำเนินการ โดยควรพิจารณาจากแบบระบบและข้อกำหนดของโครงการ เพื่อให้สามารถติดตั้งและใช้งานร่วมกับอุปกรณ์อื่นได้อย่างเหมาะสม รายละเอียดที่ควรพิจารณาแบ่งออกเป็นด้านต่าง ๆ ดังนี้

มาตรฐานและข้อกำหนดของโครงการ

ก่อนสั่งผลิตควรตรวจสอบ TOR หรือ Terms of Reference ซึ่งเป็นเอกสารกำหนดขอบเขตงานและคุณสมบัติที่โครงการต้องการ โดยเฉพาะโครงการภาครัฐที่อาจมีข้อกำหนดเกี่ยวกับอุปกรณ์ วัสดุ การทดสอบ และเกณฑ์ตรวจรับอย่างชัดเจน ข้อมูลที่ควรตรวจสอบ ได้แก่

• มาตรฐานหรือข้อกำหนดทางเทคนิคที่โครงการระบุ

• รูปแบบการควบคุมสัญญาณไฟ เช่น Fixed Time หรือ Adaptive

• จำนวนทางแยกและจำนวนกลุ่มสัญญาณที่ต้องควบคุม

• รายการอุปกรณ์และคุณสมบัติของ Controller

• เงื่อนไขด้านความปลอดภัยและการตรวจจับความผิดปกติ

• วิธีทดสอบและเกณฑ์ตรวจรับก่อนส่งมอบ

Fixed Time คือการควบคุมสัญญาณตามช่วงเวลาที่กำหนดไว้ ส่วน Adaptive คือระบบที่ปรับจังหวะสัญญาณตามข้อมูลสภาพการจราจรที่ระบบได้รับ ความสามารถที่ต้องการควรระบุให้ชัด เพราะส่งผลต่อการเลือก Controller อุปกรณ์ตรวจจับ และการเชื่อมต่อระบบ

มาตรฐานต่างประเทศที่อาจพบในการกำหนดคุณสมบัติ ได้แก่

• NEMA TS 2: เกี่ยวข้องกับอุปกรณ์ควบคุมสัญญาณจราจร

• EN 12675: เกี่ยวข้องกับความปลอดภัยเชิงหน้าที่ของ Traffic Signal Controller

• IEC 61439: เกี่ยวข้องกับชุดประกอบสวิตช์เกียร์และชุดควบคุมแรงดันต่ำ

มาตรฐานเหล่านี้มีขอบเขตการใช้งานแตกต่างกัน ไม่ควรสรุปว่าทุกโครงการในประเทศไทยต้องใช้ทั้งหมด ผู้ว่าจ้างต้องยึด TOR แบบระบบ และข้อกำหนดของหน่วยงานเจ้าของโครงการเป็นหลัก

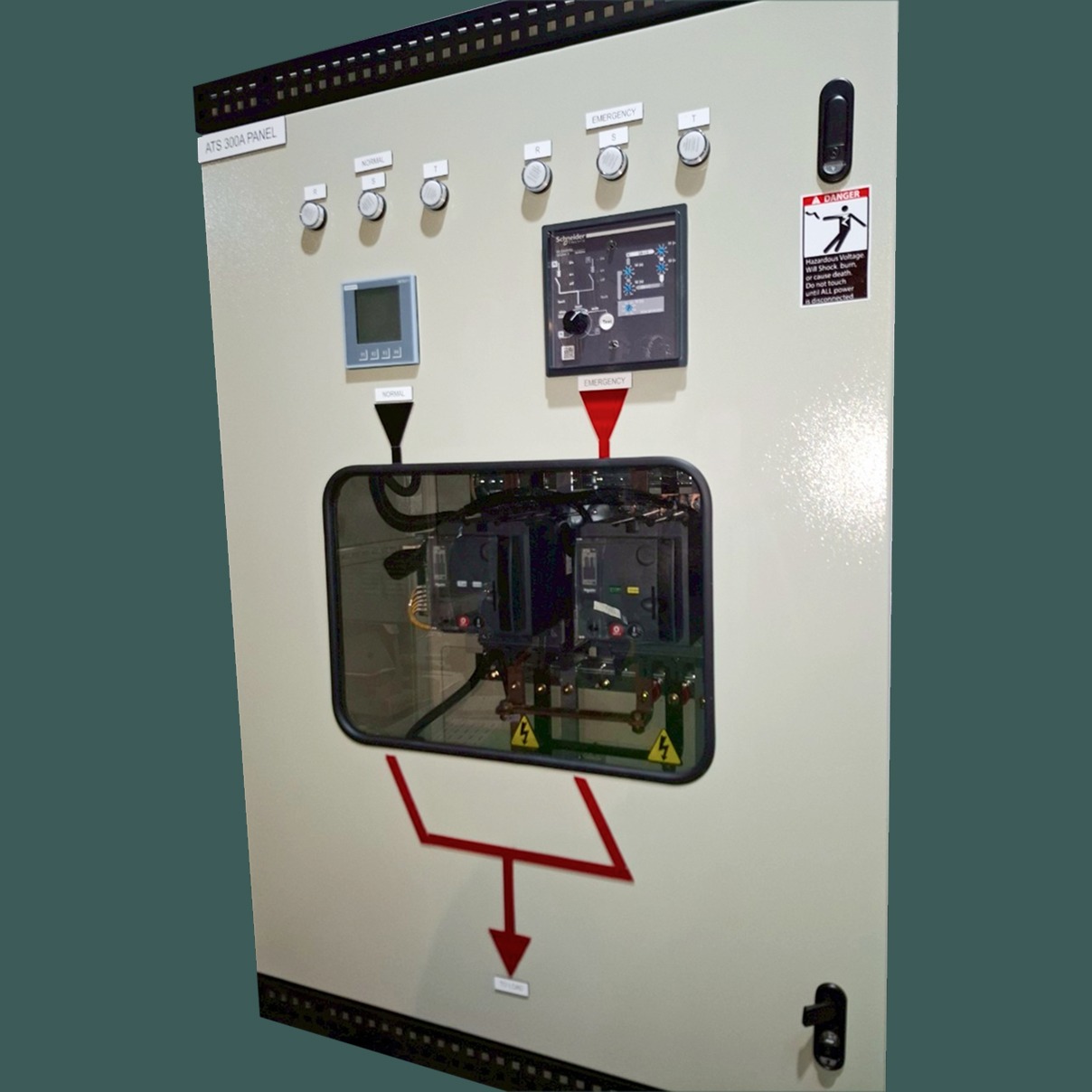

ตัวอย่างสเปกตู้ควบคุมสัญญาณไฟจราจร

ตัวอย่างเอกสารที่นำมาใช้ศึกษาได้ คือเอกสารคุณลักษณะตู้ควบคุมไฟสัญญาณจราจรของเทศบาลเมืองอุบลราชธานี ซึ่งระบุรายละเอียดของอุปกรณ์ควบคุมและการทำงานของระบบไว้หลายส่วน เช่น

• การตั้งค่า Controller: ระบุความสามารถในการกำหนดว่าไฟแสดงสถานะแต่ละดวงควบคุมสัญญาณหรือเฟสใด รวมถึงการตั้งเวลาของระบบ

• วงจรควบคุมหลอดไฟจราจร: กำหนดคุณสมบัติของบอร์ดที่ใช้เปิด–ปิดหลอดไฟ และความสามารถในการปรับการใช้งานระหว่างเฟส

• ระบบจ่ายไฟ: ระบุคุณสมบัติของแหล่งจ่ายไฟแบบ Switching และฟิวส์ป้องกันกระแสไฟฟ้าลัดวงจร

• การเชื่อมต่อระบบควบคุมส่วนกลาง: ระบุความสามารถในการรองรับการขยายระบบเพื่อเชื่อมต่อกับระบบควบคุมจราจรด้วยคอมพิวเตอร์ตามเงื่อนไขที่กำหนด

ตัวอย่างนี้แสดงให้เห็นว่า การสั่งผลิตตู้ควบคุมสัญญาณไฟจราจรควรระบุทั้งความสามารถของอุปกรณ์ การควบคุมสัญญาณ และระบบไฟฟ้าภายในตู้ ไม่ใช่กำหนดเพียงขนาดหรือวัสดุของตู้เท่านั้น

อ่านเอกสารต้นฉบับได้ที่ เอกสารคุณลักษณะตู้ควบคุมไฟสัญญาณจราจร — เทศบาลเมืองอุบลราชธานี (PDF)

วัสดุตู้ ขนาด และระดับการป้องกัน

วัสดุและโครงสร้างของตู้ควรเหมาะกับสถานที่ติดตั้ง เช่น ตู้ที่อยู่ริมถนนหรือกลางแจ้งต้องคำนึงถึงฝน ฝุ่น ความชื้น แสงแดด และการกัดกร่อน รวมถึงความสะดวกในการเปิดตรวจสอบและบำรุงรักษา

รายละเอียดที่ควรระบุ ได้แก่

• วัสดุและความหนา: เช่น เหล็กหรือวัสดุอื่นตามแบบและข้อกำหนดของโครงการ

• การเคลือบผิวหรือป้องกันการกัดกร่อน: เลือกวิธีให้เหมาะกับสภาพแวดล้อม

• ขนาดและพื้นที่ติดตั้งอุปกรณ์: เผื่อพื้นที่สำหรับเดินสาย ตรวจสอบ และบำรุงรักษา

• ระดับ IP: ระบุระดับการป้องกันฝุ่นและน้ำที่ต้องการตามสภาพติดตั้ง

• ฐานตู้และการยึดติดตั้ง: กำหนดรูปแบบฐาน จุดยึด และวิธีติดตั้งตามแบบ

• ประตูและระบบล็อก: ระบุรูปแบบการเปิดตรวจสอบและการจำกัดการเข้าถึง

ระดับ IP ไม่ได้บอกความสามารถในการป้องกันสนิมหรือการระบายความร้อนโดยตรง จึงควรพิจารณาการป้องกันการกัดกร่อนและการจัดการอุณหภูมิแยกต่างหาก สามารถอ่านเพิ่มเติมได้ที่ NEMA Rating vs IP Rating และ ตู้ไฟฟ้าเหล็ก เลือกอย่างไรให้เหมาะกับการใช้งาน

ระบบไฟเข้าและอุปกรณ์ป้องกันทางไฟฟ้า

ระบบไฟเข้าควรกำหนดให้สอดคล้องกับแบบไฟฟ้าและอุปกรณ์ที่ติดตั้งภายในตู้ โดยไม่ควรระบุเพียงแรงดันไฟฟ้า แต่ควรแจกแจงอุปกรณ์ป้องกันและการต่อสายที่จำเป็นด้วย

หัวข้อที่ควรตรวจสอบ ได้แก่

• แรงดันไฟเข้าและคุณสมบัติของแหล่งจ่ายไฟ

• เมนเบรกเกอร์และเบรกเกอร์วงจรย่อย

• อุปกรณ์ป้องกันไฟกระชาก (Surge Protection Device: SPD) ตามการประเมินความเสี่ยงและข้อกำหนดโครงการ

• ตัวกรองสัญญาณรบกวน หากระบบต้องการ

• ระบบสายดินและการจัดระเบียบสายไฟภายในตู้

• ฟิวส์หรืออุปกรณ์ป้องกันเฉพาะวงจรตามแบบระบบ

การเลือกอุปกรณ์ป้องกันควรอิงการออกแบบและข้อกำหนดจริง ไม่ควรกำหนดว่าต้องใช้อุปกรณ์ทุกชนิดในทุกตู้โดยไม่พิจารณาระบบไฟฟ้า สามารถอ่านเพิ่มเติมเกี่ยวกับ Surge Protection Device คืออะไร และ Earth Leakage vs Ground Fault Protection

ระบบระบายอากาศและการจัดการอุณหภูมิ

อุปกรณ์ควบคุมและอุปกรณ์ไฟฟ้าภายในตู้มีข้อจำกัดด้านอุณหภูมิในการทำงาน จึงควรพิจารณาความร้อนที่เกิดขึ้นภายในตู้ร่วมกับสภาพแวดล้อม โดยเฉพาะตู้ที่ติดตั้งกลางแจ้งหรือได้รับแสงแดดโดยตรง

ประเด็นที่ควรกำหนด ได้แก่

• ต้องใช้พัดลมระบายอากาศ แผ่นกรอง หรือเทอร์โมสตัทหรือไม่

• จำเป็นต้องใช้ฮีตเตอร์ในสภาพแวดล้อมที่มีความชื้นหรือไม่

• ตำแหน่งช่องระบายอากาศต้องช่วยลดโอกาสที่ฝุ่นและน้ำจะเข้าสู่ตู้

• การจัดวางอุปกรณ์ต้องเหลือพื้นที่ให้ระบายความร้อนและบำรุงรักษาได้

• ต้องตรวจสอบอุณหภูมิภายในตู้ภายใต้เงื่อนไขใดก่อนส่งมอบ

การเลือกวิธีระบายอากาศควรพิจารณาร่วมกับระดับ IP เพราะช่องระบายอากาศและแผ่นกรองอาจมีผลต่อการป้องกันฝุ่นและน้ำของตู้

อุปกรณ์ควบคุม ความปลอดภัย และระบบสำรองไฟ

นอกจากรุ่นของ Controller แล้ว ควรกำหนดอุปกรณ์ที่เกี่ยวข้องกับการควบคุมสัญญาณและการตรวจสอบความผิดปกติให้ตรงกับแบบระบบ เช่น Load Switch, Conflict Monitor หรือ MMU รวมถึง Detector Interface หากโครงการต้องใช้ข้อมูลจากอุปกรณ์ตรวจจับ

ควรระบุรายละเอียดให้ชัดเจน เช่น

• รุ่นและคุณสมบัติของ Controller

• จำนวนช่องสัญญาณและจำนวนเฟสที่ต้องรองรับ

• รุ่นและคุณสมบัติของ Conflict Monitor หรือ MMU

• การตอบสนองของระบบเมื่อพบสัญญาณขัดแย้งหรืออุปกรณ์ผิดปกติ

• รูปแบบการสื่อสารกับระบบควบคุมส่วนกลาง หากมี

• ความสามารถในการเพิ่มอุปกรณ์หรือขยายระบบในอนาคต หากโครงการต้องการ

ระบบสำรองไฟ (UPS) ต้องกำหนดตามความต้องการของแต่ละโครงการ โดยระบุว่าจำเป็นต้องมีหรือไม่ ต้องรองรับโหลดเท่าใด และต้องสำรองไฟได้นานแค่ไหน รวมถึงตำแหน่งติดตั้งแบตเตอรี่และวิธีแจ้งสถานะเมื่อระบบเปลี่ยนไปใช้ไฟสำรอง

ตัวอย่างข้อกำหนดจากต่างประเทศบางแห่งระบุระยะเวลาสำรองไฟขั้นต่ำ หรือกำหนดให้ติดตั้งแบตเตอรี่ในตู้แยกแทนการติดตั้งภายในตู้สัญญาณ อย่างไรก็ตาม รายละเอียดเหล่านี้ไม่ใช่ข้อกำหนดที่ใช้กับทุกโครงการ จึงต้องตรวจสอบ TOR ก่อนออกแบบ

คำถามที่ควรยืนยันกับเจ้าของโครงการ ได้แก่

• ต้องมี UPS หรือไม่ และต้องสำรองไฟนานเท่าใดเมื่อใช้โหลดจริง

• ต้องติดตั้งแบตเตอรี่ในตู้เดียวกันหรือในตู้แยก

• ต้องมีไฟแสดงสถานะการใช้แบตเตอรี่หรือไม่

• การสลับแหล่งจ่ายไฟต้องไม่ทำให้ Controller รีเซ็ตหรือไม่

• ต้องมีการแจ้งเตือนความผิดปกติของระบบสำรองไฟอย่างไร

การทดสอบและเอกสารก่อนส่งมอบ

การตรวจรับตู้ควบคุมสัญญาณไฟจราจรควรครอบคลุมทั้งโครงสร้างตู้ การเดินสาย และการทำงานของระบบ ไม่ใช่ตรวจเฉพาะรูปลักษณ์ภายนอก ควรกำหนดขอบเขตการทดสอบจากโรงงาน (Factory Acceptance Test: FAT) และการทดสอบหน้างานให้ชัดเจนว่าใครเป็นผู้ดำเนินการและใช้เกณฑ์ใดตัดสินผล

รายการที่ควรพิจารณา ได้แก่

• ตรวจสอบรายการอุปกรณ์และรุ่นให้ตรงกับเอกสารอนุมัติ

• ตรวจสอบการเดินสาย จุดต่อ และการยึดอุปกรณ์

• ตรวจสอบการต่อสายดินและการทดสอบทางไฟฟ้าตามข้อกำหนด

• ทดสอบลำดับสัญญาณตามแผนเวลาและเฟสที่ออกแบบ

• ทดสอบ Conflict Monitor หรือระบบตรวจจับความขัดแย้งตามขั้นตอนที่กำหนด

• ทดสอบโหมดกะพริบและการกลับเข้าสู่การทำงานปกติ

• ทดสอบไฟดับและไฟกลับ รวมถึง UPS หากมี

• ตรวจสอบการทำงานของระบบระบายอากาศและอุปกรณ์ควบคุมอุณหภูมิ หากติดตั้ง

• จัดทำรายงานผลทดสอบและแก้ไขข้อบกพร่องก่อนส่งมอบ

ควรตกลงในสัญญาด้วยว่าใครรับผิดชอบการทดสอบระบบควบคุมและความปลอดภัยของสัญญาณ เพราะตู้หนึ่งชุดอาจประกอบด้วยอุปกรณ์จากผู้จัดหาหลายราย การแบ่งขอบเขตงานให้ชัดจะช่วยลดปัญหาเมื่อพบความผิดปกติระหว่างตรวจรับหรือหลังติดตั้ง

เอกสารที่ควรระบุในขอบเขตส่งมอบ ได้แก่ แบบวงจรและแบบเดินสายฉบับจริงหลังติดตั้ง (As-built Drawing) คู่มือการใช้งาน รายการอะไหล่ รายงานผลทดสอบ และกุญแจตู้ตามจำนวนที่ตกลงไว้

เช็กลิสต์สเปกก่อนสั่งผลิตตู้ควบคุมสัญญาณไฟจราจร

ตารางนี้ใช้เป็นรายการตรวจสอบเบื้องต้นสำหรับเตรียม TOR หรือเปรียบเทียบใบเสนอราคาจากผู้ผลิต ควรระบุรายละเอียดให้ชัดเจนและให้ผู้เกี่ยวข้องยืนยันข้อมูลในแต่ละหมวดก่อนเริ่มผลิต

การใช้เช็กลิสต์เดียวกันในการขอใบเสนอราคาจากหลายบริษัทจะช่วยให้เปรียบเทียบราคาและขอบเขตงานได้ตรงกัน ลดโอกาสที่ข้อเสนอแต่ละรายจะรวมอุปกรณ์หรือบริการไม่เหมือนกัน

สรุป

ก่อนสั่งผลิตตู้ควบคุมสัญญาณไฟจราจร ควรเริ่มจากการตรวจสอบ TOR และแบบระบบ จากนั้นจึงกำหนดมาตรฐานอ้างอิง วัสดุและระดับ IP ระบบไฟเข้า อุปกรณ์ป้องกัน ชุดควบคุม ระบบระบายอากาศ การสำรองไฟ และวิธีทดสอบก่อนส่งมอบ

รายละเอียดที่ชัดเจนจะช่วยให้เจ้าของโครงการและผู้ผลิตเข้าใจขอบเขตงานตรงกัน และช่วยให้เปรียบเทียบใบเสนอราคาได้อย่างเหมาะสม ทั้งนี้ ควรยืนยันข้อกำหนดเฉพาะกับเจ้าของโครงการทุกครั้ง โดยไม่ใช้ตัวอย่างจากโครงการอื่นแทน TOR ของงานจริง
