Short Circuit Rating คืออะไร
Short Circuit Rating หรือ Short Circuit Current Rating (SCCR) หรือ พิกัดกระแสไฟฟ้าลัดวงจร เป็นค่าที่ใช้ในการประเมินความสามารถของอุปกรณ์ไฟฟ้า เช่น แผงควบคุมไฟฟ้า หรืออุปกรณ์ป้องกันการลัดวงจรในการทนทานกระแสไฟฟ้าลัดวงจรที่เกิดขึ้นในระบบไฟฟ้าได้อย่างปลอดภัย โดยไม่ก่อให้เกิดอันตรายต่อการทำงานหรือส่วนประกอบต่าง ๆ ภายในระบบไฟฟ้า มันเป็นมาตรฐานสำคัญที่ใช้ในวงจรไฟฟ้าที่มีความเสี่ยงจากไฟฟ้าลัดวงจร เช่น ในแผงควบคุมไฟฟ้า, ตู้ไฟฟ้า, และอุปกรณ์ป้องกันไฟฟ้าลัดวงจรอื่นๆ
ความสำคัญของ Short Circuit Rating
การรู้จักและใช้ Short Circuit Rating หรือ Short Circuit Current Rating (SCCR) เป็นสิ่งสำคัญมากสำหรับการออกแบบระบบไฟฟ้าที่ปลอดภัยและทนทาน โดย SCCR จะกำหนดพิกัดสูงสุดของกระแสไฟฟ้าที่อุปกรณ์ไฟฟ้าสามารถทนทานได้ในระหว่างที่เกิดสถานการณ์ไฟฟ้าลัดวงจร การเลือกอุปกรณ์ที่มีพิกัด SCCR ที่สูงพอสามารถช่วยป้องกันความเสียหายที่เกิดจากไฟฟ้าลัดวงจรและป้องกันการเกิดประกายไฟอันตรายที่อาจเกิดขึ้น
Short Circuit Rating การออกแบบและติดตั้ง
การออกแบบและติดตั้งระบบไฟฟ้าที่มี SCCR ต้องมีการคำนวณและคัดเลือกอุปกรณ์ที่มีพิกัด SCCR ที่เหมาะสม เพื่อให้รองรับกับกระแสลัดวงจรที่สามารถเกิดขึ้นได้ในระบบไฟฟ้า ซึ่งจะช่วยป้องกันการเสียหายจากไฟฟ้าลัดวงจร ตัวอย่างของการเลือกอุปกรณ์ที่มี SCCR เช่น การเลือกใช้เบรกเกอร์, ฟิวส์, หรือ SPD (Surge Protective Devices) ที่สามารถทนทานต่อกระแสลัดวงจรสูง
การคำนวณ SCCR ต้องคำนึงถึงพิกัดของอุปกรณ์ไฟฟ้าแต่ละตัว และการติดตั้งต้องให้แน่ใจว่ามีการเชื่อมต่ออย่างถูกต้อง เพื่อให้แน่ใจว่าอุปกรณ์จะสามารถทำงานได้อย่างปลอดภัยในระหว่างที่เกิดเหตุการณ์ไฟฟ้าลัดวงจร โดยการเลือกใช้อุปกรณ์ที่มี SCCR ที่เหมาะสมยังเป็นสิ่งสำคัญในการออกแบบระบบไฟฟ้าให้ปลอดภัยในกรณีเกิดไฟฟ้าลัดวงจร จึงเป็นขั้นตอนที่สำคัญในการออกแบบแผงควบคุมไฟฟ้า

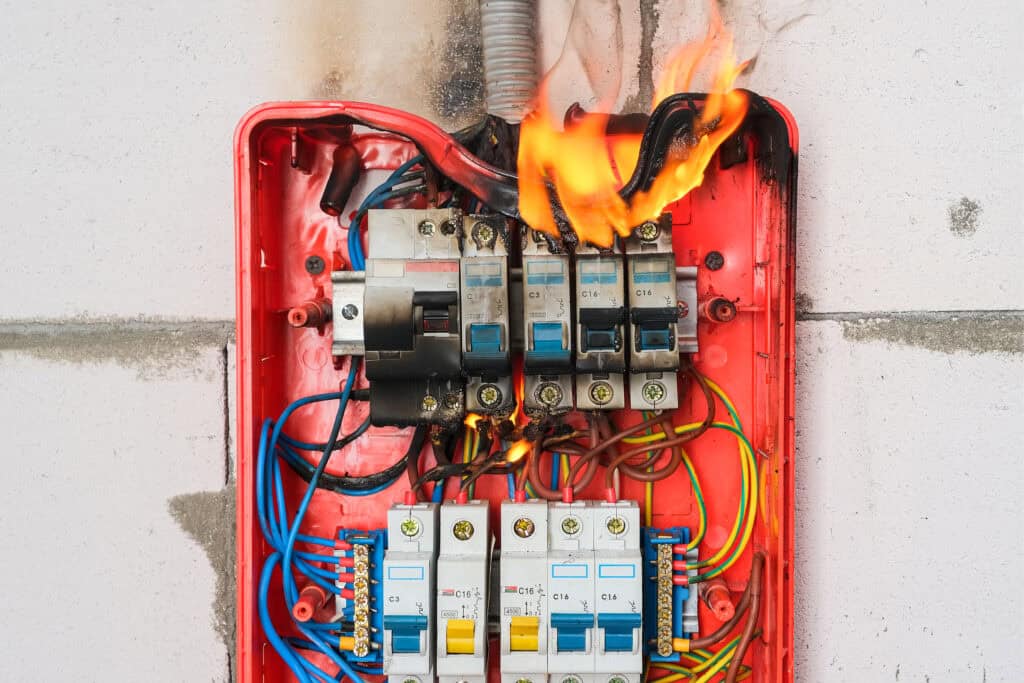

ความเสี่ยงจากไฟไหม้และอันตรายจากประกายไฟ
ไฟฟ้าลัดวงจรเป็นเหตุการณ์ที่สามารถสร้างความเสี่ยงสูงต่อการเกิดไฟไหม้และอันตรายจากประกายไฟที่เกิดจากกระแสไฟฟ้าที่มีพลังงานสูง การที่อุปกรณ์ไม่สามารถทนทานต่อกระแสลัดวงจรได้อาจทำให้เกิดความร้อนสูงจนทำให้ส่วนประกอบของอุปกรณ์ไฟฟ้าละลายหรือเกิดการระเบิดได้ การใช้พิกัด SCCR ที่สูงพอจะช่วยป้องกันความเสียหายและป้องกันการเกิดอันตรายจากไฟฟ้าลัดวงจรได้
ผลกระทบจากการใช้อุปกรณ์ที่มี Short Circuit Rating ต่ำ
1. การละลายของอุปกรณ์ไฟฟ้า
เมื่อเกิดไฟฟ้าลัดวงจร อุปกรณ์ที่มี SCCR ต่ำอาจไม่สามารถทนทานต่อกระแสไฟฟ้าลัดวงจรได้ ทำให้เกิดการละลายของอุปกรณ์ไฟฟ้า ซึ่งอาจทำให้ส่วนประกอบต่าง ๆ ในระบบเสียหายอย่างรุนแรง
2. การเกิดไฟไหม้
หากอุปกรณ์ไม่สามารถทนทานต่อกระแสลัดวงจรได้ กระแสไฟฟ้าที่สูงจะทำให้เกิดความร้อนสะสม จนทำให้เกิดไฟไหม้ได้ ซึ่งอาจเสี่ยงต่อการเสียหายของอุปกรณ์อื่น ๆ ในระบบไฟฟ้า รวมทั้งอาจเกิดอันตรายต่อทรัพย์สินและผู้ใช้งาน
3. การระเบิดของอุปกรณ์ไฟฟ้า
กระแสไฟฟ้าลัดวงจรที่เกินพิกัด SCCR ของอุปกรณ์สามารถทำให้เกิดการระเบิดภายในอุปกรณ์ไฟฟ้า ซึ่งอาจทำให้เกิดอันตรายจากเศษซากที่ระเบิดออกมา หรืออาจทำให้ส่วนประกอบต่าง ๆ ของระบบไฟฟ้าถูกทำลายอย่างรวดเร็ว
4. เสี่ยงต่อความปลอดภัยของผู้ใช้งาน
การใช้อุปกรณ์ที่มี SCCR ต่ำอาจทำให้เกิดอันตรายทั้งจากไฟไหม้และการระเบิด ซึ่งไม่เพียงแต่ทำให้ระบบไฟฟ้าเสียหาย แต่ยังเสี่ยงต่อการบาดเจ็บหรืออันตรายแก่ผู้ที่อยู่ในบริเวณใกล้เคียงได้
5. ความเสี่ยงในการดำเนินงานของระบบไฟฟ้า
การเกิดไฟฟ้าลัดวงจรในอุปกรณ์ที่ไม่สามารถทนทานได้อาจทำให้ระบบไฟฟ้าทั้งหมดหยุดทำงานหรือเกิดความผิดปกติอื่น ๆ
สรุป
Short Circuit Rating ที่เหมาะสมในระบบไฟฟ้าเป็นการป้องกันความเสียหายจากไฟฟ้าลัดวงจรที่เกิดขึ้น และช่วยลดความเสี่ยงจากอันตรายที่อาจเกิดจากไฟไหม้หรือการระเบิดจากการทำงานของอุปกรณ์ไฟฟ้าที่ไม่สามารถทนทานต่อกระแสลัดวงจรได้ การคำนวณ SCCR อย่างถูกต้องและเลือกใช้อุปกรณ์ที่มี SCCR ที่สูงพอจึงเป็นขั้นตอนสำคัญในการออกแบบระบบไฟฟ้าที่มีความปลอดภัยและประสิทธิภาพสูงสุด
FAQ
Q: Short Circuit Rating คืออะไรและทำไมถึงสำคัญ?
A: Short Circuit Rating คือ พิกัดกระแสไฟฟ้าลัดวงจรที่อุปกรณ์สามารถทนทานได้ในระหว่างเกิดไฟฟ้าลัดวงจร มันสำคัญในการเลือกใช้อุปกรณ์ที่สามารถป้องกันอันตรายจากการเกิดไฟไหม้หรือการระเบิดได้
Q: วิธีคำนวณ SCCR ของแผงควบคุมไฟฟ้าเป็นอย่างไร?
A: SCCR ของแผงควบคุมไฟฟ้าสามารถคำนวณได้โดยการทดสอบแผงแต่ละตัว, เลือกใช้อุปกรณ์ที่ผ่านการทดสอบแล้ว, หรือใช้วิธีการตามมาตรฐาน UL508A Supplement SB
Q: การเลือกใช้อุปกรณ์ที่มี SCCR ต่ำมีความเสี่ยงอะไรบ้าง?
A: การใช้อุปกรณ์ที่มี SCCR ต่ำอาจทำให้เกิดความเสียหายต่อระบบไฟฟ้า เช่น การละลายของอุปกรณ์หรือการเกิดไฟไหม้ และเสี่ยงต่อความปลอดภัยของผู้ใช้งาน
Q: SCCR แตกต่างจาก AIC (Amp Interrupting Capacity) อย่างไร?
A: SCCR คือ พิกัดกระแสไฟฟ้าที่อุปกรณ์สามารถทนทานได้ในขณะเกิดลัดวงจร ขณะที่ AIC คือ ความสามารถในการตัดกระแสไฟฟ้าเมื่อเกิดลัดวงจร
Q: ทำไมต้องเลือกอุปกรณ์ที่มี SCCR สูงในแผงควบคุมไฟฟ้า?
A: การเลือกอุปกรณ์ที่มี SCCR สูงช่วยให้สามารถทนทานต่อกระแสลัดวงจรที่เกิดขึ้นได้โดยไม่ทำให้เกิดความเสียหายหรืออันตรายจากไฟไหม้
