ถ้าคุณกำลังจะเริ่มโปรเจกต์ก่อสร้าง ปรับปรุงโรงงาน หรือติดตั้งระบบไฟฟ้าใหม่ มีสิ่งหนึ่งที่คุณต้องทำความเข้าใจก่อนทุกอย่างคือ ตู้ไฟฟ้า เพราะตู้ไฟฟ้าคือจุดศูนย์กลางของระบบไฟฟ้าทั้งหมด ถ้าเลือกผิดหรือออกแบบผิด ปัญหาจะตามมาตลอดอายุการใช้งานของอาคาร

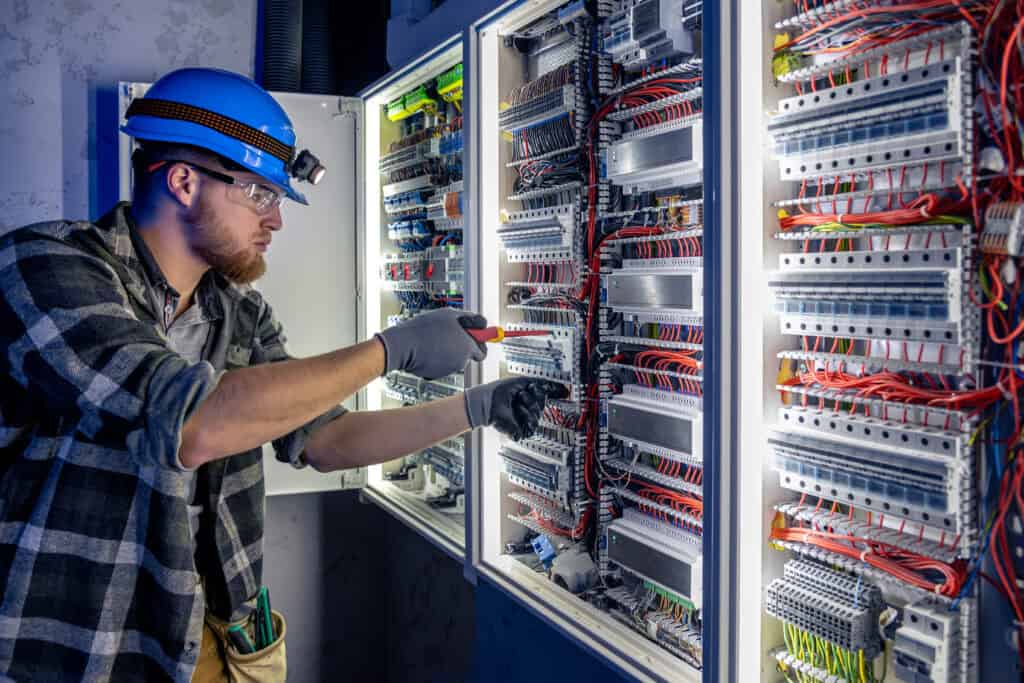

ตู้ไฟฟ้า คืออะไร?
ตู้ไฟฟ้า คือตู้โลหะที่ทำหน้าที่รับ ควบคุม และกระจายกระแสไฟฟ้าไปยังส่วนต่างๆ ของอาคารหรือโรงงาน พูดง่ายๆ คือมันคือ “สมองกลาง” ของระบบไฟฟ้า ทุกเส้นสายที่ไหลเข้าออกในอาคารต้องผ่านตู้ไฟฟ้าทั้งหมด
ในทางเทคนิค ตู้ไฟฟ้าเป็นชื่อเรียกรวมที่ครอบคลุมอุปกรณ์หลายประเภท ตั้งแต่ตู้ MDB (Main Distribution Board) ที่รับไฟจากการไฟฟ้าโดยตรง ไปจนถึงตู้ DB (Distribution Board) ที่กระจายไฟไปยังแต่ละโซนย่อย และตู้โหลดเซ็นเตอร์ที่จ่ายไฟไปยังปลั๊กไฟและแสงสว่างในแต่ละชั้น
ตู้ไฟฟ้าทำหน้าที่อะไรบ้าง?
ตู้ไฟฟ้ามีหน้าที่หลักอยู่ 4 อย่างที่ขาดไม่ได้ในทุกระบบไฟฟ้า ซึ่งแต่ละอย่างล้วนส่งผลต่อความปลอดภัยและประสิทธิภาพของทั้งอาคาร
1. รับและกระจายกระแสไฟฟ้า (Power Distribution)
ตู้ไฟฟ้าทำหน้าที่รับไฟฟ้าจากแหล่งจ่ายหลัก ไม่ว่าจะเป็นหม้อแปลงไฟฟ้าหรือมิเตอร์การไฟฟ้า แล้วกระจายออกไปยังวงจรย่อยต่างๆ อย่างเป็นระบบ ทำให้ไฟฟ้าถึงทุกจุดที่ต้องการได้อย่างสม่ำเสมอและปลอดภัย ไม่ว่าจะเป็นระบบแสงสว่าง ปลั๊กไฟ เครื่องปรับอากาศ หรือเครื่องจักรในโรงงาน
2. ป้องกันความเสียหายจากกระแสเกิน (Overcurrent Protection)
เมื่อกระแสไฟฟ้าในวงจรใดวงจรหนึ่งสูงเกินพิกัด เช่น จากการใช้ไฟเกิน หรือเกิดไฟฟ้าลัดวงจร เบรกเกอร์ภายในตู้ไฟฟ้าจะตัดการจ่ายไฟทันที ป้องกันไม่ให้สายไฟร้อนจนเกิดเพลิงไหม้ หรืออุปกรณ์ไฟฟ้าได้รับความเสียหาย นี่คือระบบป้องกันขั้นพื้นฐานที่ตู้ไฟฟ้าทุกตัวต้องมี
3. ป้องกันไฟรั่ว (Earth Fault Protection)
ตู้ไฟฟ้าที่ได้มาตรฐานจะมีอุปกรณ์ป้องกันไฟรั่ว (RCD หรือ RCCB) ที่ตรวจจับกระแสรั่วลงดินและตัดไฟภายในมิลลิวินาที ระบบนี้ช่วยป้องกันอันตรายจากไฟดูดที่อาจทำให้ผู้ใช้งานบาดเจ็บหรือเสียชีวิตได้
4. ควบคุมการจ่ายไฟแต่ละวงจร (Circuit Control)
ตู้ไฟฟ้าทำให้คุณสามารถตัด-ต่อไฟในแต่ละส่วนของอาคารได้อย่างอิสระ เช่น ตัดไฟชั้น 3 เพื่อซ่อมแซมสายไฟ โดยที่ชั้นอื่นยังใช้ไฟได้ตามปกติ ความสามารถนี้สำคัญมากทั้งในแง่ความปลอดภัยระหว่างบำรุงรักษา และการจัดการพลังงานในระยะยาว
ทำไมต้องรู้จักตู้ไฟฟ้าก่อนเริ่มโปรเจกต์?
หลายคนมองว่าตู้ไฟฟ้าเป็นเรื่องของช่างไฟ ไม่ใช่เรื่องที่เจ้าของโปรเจกต์ต้องรู้ แต่ในความเป็นจริง การไม่เข้าใจพื้นฐานเกี่ยวกับตู้ไฟฟ้าทำให้เจ้าของโปรเจกต์ตัดสินใจผิดพลาดในเรื่องสำคัญได้ง่าย
ปัญหาที่พบบ่อยเมื่อไม่วางแผนตู้ไฟฟ้าตั้งแต่ต้น
จากประสบการณ์ที่ SK Power Electric ผ่านมากว่า 10,000 โครงการ เราพบว่าปัญหาที่เกิดบ่อยที่สุดมี 3 อย่าง ได้แก่ เลือกตู้ขนาดเล็กเกินไปทำให้ไม่มีที่เพิ่มวงจรในอนาคต, วางตำแหน่งตู้ไว้ไกลจากโหลดหลักทำให้ต้องใช้สายไฟยาวและสูญเสียแรงดัน, และเลือก Form ของตู้ที่ไม่เหมาะกับงานทำให้ผ่านการตรวจสอบของวิศวกรไม่ได้
ตู้ไฟฟ้าในระบบไฟฟ้าโดยรวมอยู่ตรงไหน?
ไฟฟ้าจากสายส่งของการไฟฟ้าถูกส่งผ่านสายแรงสูงมายังหม้อแปลงไฟฟ้า ซึ่งลดแรงดันลงมาเป็น 380V หรือ 220V สำหรับการใช้งานทั่วไป จากนั้นจึงเข้าสู่ตู้ MDB ซึ่งเป็นตู้ไฟฟ้าตัวแรกของอาคาร แล้วกระจายออกไปยังตู้ DB ตามชั้นหรือโซนต่างๆ และสุดท้ายจ่ายไปยังตู้โหลดเซ็นเตอร์ที่เชื่อมต่อกับปลั๊กไฟและสวิตช์ไฟในห้องต่างๆ
สรุป
ตู้ไฟฟ้า คือจุดศูนย์กลางของระบบไฟฟ้าที่ทำหน้าที่รับ กระจาย และปกป้องกระแสไฟฟ้าในทุกอาคารและโรงงาน การเข้าใจหน้าที่และประเภทของตู้ไฟฟ้าตั้งแต่ก่อนเริ่มโปรเจกต์ช่วยให้คุณวางแผนงาน เลือกผู้ผลิต และตรวจสอบงานติดตั้งได้อย่างมีประสิทธิภาพ
FAQ
Q: ตู้ไฟฟ้ากับตู้เมนต่างกันอย่างไร?
A: ตู้เมนคือชื่อเรียกทั่วไปของตู้ MDB (Main Distribution Board) ซึ่งเป็นตู้ไฟฟ้าตัวหลักที่รับไฟจากการไฟฟ้าโดยตรง ส่วน “ตู้ไฟฟ้า” เป็นคำเรียกรวมที่ครอบคลุมตู้ทุกประเภทในระบบไฟฟ้า ทั้งตู้เมน ตู้ย่อย และตู้ควบคุม
Q: ตู้ไฟฟ้าต้องติดตั้งในที่ไหน?
A: ควรติดตั้งในห้องไฟฟ้า (Electrical Room) ที่มีอากาศถ่ายเทดี ไม่มีความชื้นสูง ไม่สัมผัสน้ำหรือฝุ่นโดยตรง และต้องอยู่ในพื้นที่ที่เข้าถึงได้สะดวกสำหรับการบำรุงรักษา
Q: ตู้ไฟฟ้าต้องเปลี่ยนบ่อยแค่ไหน?
A: ตู้ไฟฟ้าที่ผลิตจากวัสดุคุณภาพดีและบำรุงรักษาสม่ำเสมอมีอายุการใช้งาน 20-30 ปี แต่อุปกรณ์ภายในอย่างเบรกเกอร์และรีเลย์อาจต้องเปลี่ยนก่อน โดยเฉพาะถ้าใช้งานหนัก ควรตรวจสอบสภาพปีละครั้งอย่างน้อย
Q: ตู้ไฟฟ้ามีราคาเท่าไร?
A: ราคาตู้ไฟฟ้าขึ้นอยู่กับหลายปัจจัย ได้แก่ ประเภทของตู้ ขนาดกระแส อุปกรณ์ที่ติดตั้งภายใน และวัสดุของตัวตู้ โดยทั่วไปตู้ DB ขนาดเล็กเริ่มต้นที่หลักพันบาท ส่วนตู้ MDB ขนาดใหญ่สำหรับโรงงานอาจสูงถึงหลักแสนหรือหลักล้านบาท
Q: ต้องใช้วิศวกรไฟฟ้าออกแบบตู้ไฟฟ้าไหม?
A: สำหรับโปรเจกต์ขนาดเล็กทั่วไป ช่างไฟที่มีประสบการณ์สามารถเลือกตู้มาตรฐานสำเร็จรูปได้ แต่สำหรับโรงงานอุตสาหกรรม อาคารสูง หรืองานที่ต้องยื่นขอใบอนุญาตจากการไฟฟ้า จำเป็นต้องมีวิศวกรไฟฟ้าที่มีใบอนุญาตออกแบบและลงนามรับรองแบบ
