คุณสมบัติของตู้ Cap Bank ที่ดีควรเริ่มต้นจากการเลือกใช้ตัวเก็บประจุ (Capacitor) ที่เป็นเทคโนโลยี Dry Type ซึ่งมีความปลอดภัยสูงกว่าแบบน้ำมัน เพราะลดความเสี่ยงจากการระเบิดหรือการรั่วไหลของสารเคมี
บทความนี้จะอธิบายแบบเข้าใจง่าย ตั้งแต่การเลือกอุปกรณ์ภายในตู้ Cap Bank ที่ได้มาตรฐาน ไปจนถึงการเลือกขนาด kVAR ให้เหมาะกับโหลดจริง เพื่อให้คุณสามารถตัดสินใจได้อย่างถูกต้อง คุ้มค่า และปลอดภัยในระยะยาว
คุณสมบัติหลักของตู้ Cap Bank ที่ดี
1. Automatic Power Factor Regulator (APFR)
APFR คือสมองของตู้ Cap Bank ทำหน้าที่วัดค่า Power Factor (PF) แบบ Real-time และสั่งตัด–ต่อ Capacitor ในแต่ละ Step โดยอัตโนมัติให้สอดคล้องกับโหลดที่เปลี่ยนแปลงตลอดเวลา
APFR ที่ดีควรมีความละเอียดของ Step (Resolution) เพียงพอ เพื่อให้สามารถปรับค่า PF ได้ใกล้เคียงค่าที่ตั้งเป้าหมายมากที่สุด โดยไม่เกิดการชดเชยเกิน (Over-compensate) ซึ่งอาจทำให้ค่า PF เกิน 1.0 และกลายเป็น Leading Power Factor ที่ส่งผลกระทบต่อเสถียรภาพของระบบไฟฟ้า
2. Capacitor Contactors เฉพาะทาง
การใช้ Contactor ทั่วไปกับ Capacitor เป็นสิ่งที่ไม่ควรทำ เนื่องจากขณะสับต่อจะเกิดกระแสกระชาก (Inrush Current) สูงมาก ซึ่งทำให้หน้าสัมผัสของ Contactor เสื่อมเร็วและเสียหายได้
ตู้ Cap Bank ที่ดีควรใช้ Capacitor Contactor ที่ออกแบบมาสำหรับงานนี้โดยเฉพาะ โดยมีระบบ Pre-charge หรือ Limiting Resistance เพื่อช่วยลดกระแส Inrush ในช่วงเริ่มต้น ช่วยยืดอายุอุปกรณ์และเพิ่มความเสถียรในการทำงานของระบบ
3. Detuned Reactor (สำหรับโรงงานที่มี Inverter)
ในโรงงานที่มีการใช้งาน VFD หรือ Inverter จำนวนมาก มักเกิด Harmonic ซึ่งเป็นสาเหตุสำคัญที่ทำให้ Capacitor เสื่อมเร็วหรือเสียหาย
การติดตั้ง Detuned Reactor แบบต่ออนุกรมกับ Capacitor จะช่วยป้องกันผลกระทบจาก Harmonic ได้อย่างมีประสิทธิภาพ โดยควรเลือกค่า Tuning Factor ให้เหมาะสมกับลักษณะ Harmonic ของระบบ เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด
4. Capacitor คุณภาพสูง
ควรเลือกใช้ Capacitor ที่มีคุณภาพสูง มีอายุการใช้งานยาวนาน และผ่านมาตรฐานอุตสาหกรรม โดยเฉพาะชนิด Self-healing ที่สามารถฟื้นฟูตัวเองได้เมื่อเกิดความเสียหายเล็กน้อย (Partial Discharge) Capacitor ที่ดีมักมีอายุการใช้งานประมาณ 10–15 ปี ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาในระยะยาว
5. ระบบระบายความร้อนที่เพียงพอ
ความร้อน เป็นปัจจัยหลักที่ส่งผลต่ออายุการใช้งานของ Capacitor โดยตรง หากอุณหภูมิสูงเกินไป จะทำให้ Capacitor เสื่อมสภาพเร็วขึ้นอย่างมาก
ดังนั้น ตู้ Cap Bank ควรมีระบบระบายความร้อนที่เหมาะสม เช่น พัดลมระบายอากาศ หรือการออกแบบช่องลมที่ดี โดยเฉพาะในพื้นที่ที่มีอุณหภูมิสูงหรือมีการใช้งานต่อเนื่อง
จุดสำคัญ:
โรงงานที่มี Inverter มากกว่า 30% ของโหลดรวมควรใช้ Detuned Capacitor Bank เสมอ การใช้ Capacitor Bank ธรรมดาในระบบที่มี Harmonic สูงจะทำให้ Capacitor เสียภายใน 1-2 ปี
วิธีเลือกขนาด kVAR ที่เหมาะสม
การเลือกขนาด Cap Bank ที่เหมาะสม จำเป็นต้องอ้างอิงจากค่าการใช้ไฟฟ้าจริง ไม่ควรเลือกแบบประมาณการ เพราะอาจทำให้ชดเชยไม่พอดี ส่งผลทั้งต่อค่าไฟ และเสถียรภาพของระบบ
สูตรคำนวณพื้นฐาน
Q(kVAR) = P(kW) × (tan θ₁ – tan θ₂) โดย
- θ₁ คือ มุมของ PF เดิม (เช่น PF=0.75 → θ₁=41.4°)
- θ₂ คือ มุมของ PF เป้าหมาย (เช่น PF=0.95 → θ₂=18.2°)
เพื่อความแม่นยำ ควรให้วิศวกรไฟฟ้าคำนวณจากข้อมูลการใช้ไฟฟ้าจริง โดยอ้างอิงจากใบแจ้งหนี้ค่าไฟย้อนหลังอย่างน้อย 12 เดือน เพื่อให้ได้ขนาด kVAR ที่เหมาะสมกับลักษณะโหลดในแต่ละช่วงเวลา
Tips:
ตรวจสอบค่า PF ในใบแจ้งหนี้ค่าไฟ ถ้า PF ต่ำกว่า 0.85 สม่ำเสมอทุกเดือน การลงทุนใน Cap Bank มักคืนทุนภายใน 1-2 ปี จากค่าปรับ PF ที่ประหยัดได้

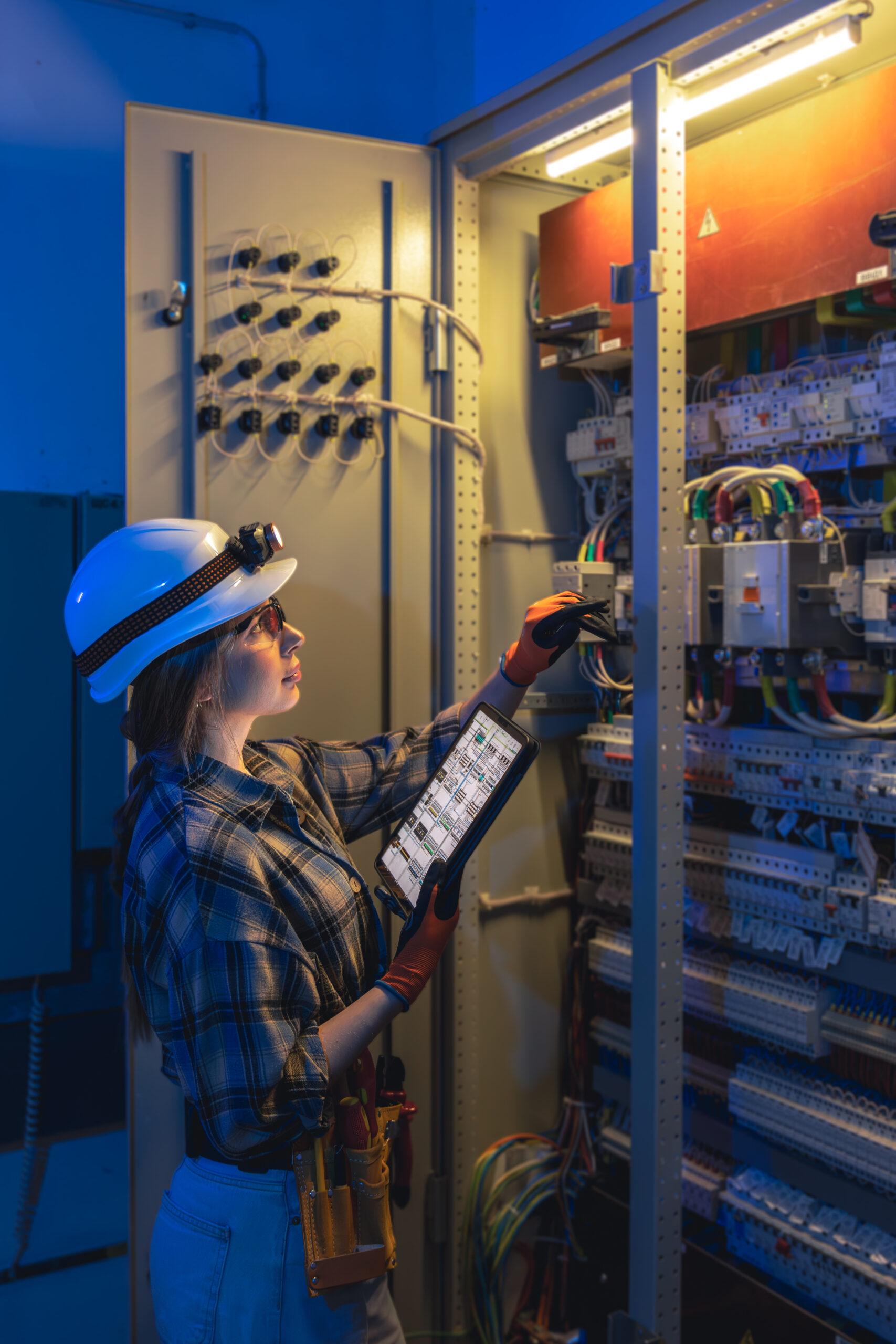

การบำรุงรักษาตู้ Cap Bank
การบำรุงรักษาอย่างสม่ำเสมอไม่เพียงช่วยยืดอายุการใช้งานของ Capacitor แต่ยังช่วยให้ระบบทำงานได้เต็มประสิทธิภาพ และลดความเสี่ยงจากปัญหาทางไฟฟ้า เช่น Overheat, Harmonic หรืออุปกรณ์เสียหาย
จากประสบการณ์ทีม SK : แนวทางการบำรุงรักษาที่ควรทำ มีดังนี้
ควรตรวจสอบค่า PF จากหน้าจอ APFR หรือจากมิเตอร์ไฟฟ้า หากพบว่าค่า PF ไม่คงที่ หรือไม่ถึงค่าที่ตั้งไว้ อาจเกิดจาก Capacitor เสื่อม หรือระบบควบคุมมีปัญหา
เช็กการบวม รอยรั่ว หรือค่าความจุ (Capacitance) ที่ลดลง หากพบความผิดปกติควรเปลี่ยนทันที เพื่อป้องกันความเสียหายลุกลาม
หน้าสัมผัสของ Contactor อาจเสื่อมจากการสับต่อบ่อย ควรตรวจสอบรอยไหม้หรือการสึกหรอ และตรวจสอบการทำงานของระบบ Pre-charge ว่ายังปกติ
ฝุ่น และสิ่งสกปรก เป็นสาเหตุของความร้อนสะสม ซึ่งอาจทำให้เกิดไฟฟ้าลัดวงจร ควรทำความสะอาดตู้ และอุปกรณ์ภายในอย่างสม่ำเสมอ
ตรวจสอบพัดลมระบายอากาศ และช่องระบายลมภายในตู้ให้พร้อมใช้งานอยู่เสมอ หากระบบระบายความร้อนไม่ดี จะทำให้อุณหภูมิสูง และลดอายุการใช้งานของ Capacitor อย่างมาก
ในระบบที่มี Inverter หรือ VFD ควรตรวจสอบว่ามี Harmonic เกินค่ามาตรฐานหรือไม่ และตรวจสอบ Detuned Reactor ว่ายังทำงานปกติ
สรุป
ตู้ Cap Bank ที่ดีต้องเลือกอุปกรณ์ให้เหมาะสม ทั้ง APFR ที่แม่นยำ, Capacitor คุณภาพสูง, และอุปกรณ์ป้องกันที่ครบถ้วน พร้อมรองรับ Harmonic หากมี Inverter ในระบบ
การเลือกขนาด kVAR ควรคำนวณจากข้อมูลการใช้ไฟจริง และต้องมีการบำรุงรักษาอย่างสม่ำเสมอ เพื่อให้ระบบทำงานได้เต็มประสิทธิภาพ ประหยัดค่าไฟ และใช้งานได้ยาวนาน
FAQ
Q1: Cap Bank ช่วยประหยัดค่าไฟได้เท่าไหร่?
A: ประหยัดค่าปรับ PF ได้ 5-15% ของค่าไฟรายเดือน ขึ้นอยู่กับ PF เดิมและลักษณะการใช้งานไฟฟ้าr
Q2: ใช้ Cap Bank แล้วค่าไฟจะเพิ่มไหม?
A: อาจเพิ่มได้ หากเลือกขนาด kVAR ไม่เหมาะสมหรือชดเชยเกิน (PF > 1.0) แต่หากออกแบบถูกต้อง จะช่วยลดค่าไฟจากการลดค่าปรับ Power Factor
Q3: Cap Bank มีอายุใช้งานนานแค่ไหน?
A: Capacitor คุณภาพดีอายุ 10-15 ปี แต่ต้องบำรุงรักษาสม่ำเสมอ และควบคุมอุณหภูมิให้เหมาะสม
Q4: APFR ทำงานอย่างไร?
A: APFR จะวัดค่า Power Factor แบบ Real-time และสั่งตัด–ต่อ Capacitor เป็น Step โดยอัตโนมัติ เพื่อรักษาค่า PF ให้อยู่ในระดับที่ตั้งไว้
Q5: โรงงานขนาดไหนต้องติดตั้ง Cap Bank?
A: โรงงานที่มีค่า PF ต่ำกว่า 0.85 อย่างต่อเนื่อง หรือมีค่าปรับ PF ในใบแจ้งหนี้ค่าไฟ ควรพิจารณาติดตั้งเพื่อช่วยลดค่าใช้จ่าย
