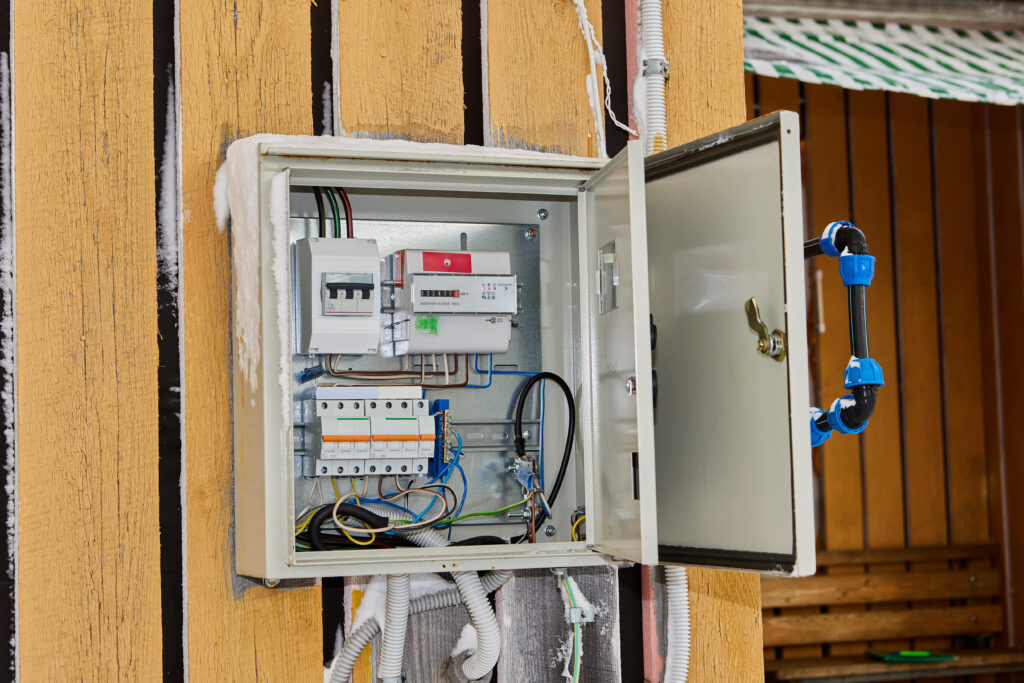

ตู้ควบคุมไฟฟ้าในบ้านที่ได้มาตรฐาน วสท. ต้องมีระบบป้องกันครบทั้งกระแสเกิน ไฟลัดวงจร และไฟดูด โดยเลือกใช้อุปกรณ์อย่าง MCB, RCD หรือ RCBO ให้เหมาะกับโหลดไฟฟ้า พร้อมติดตั้งระบบสายดินอย่างถูกต้องเพื่อความปลอดภัยสูงสุด
บทความนี้จะสรุปคุณสมบัติหลักของตู้ควบคุมไฟฟ้าในบ้าน ทั้งอุปกรณ์ภายใน และหลักการติดตั้งตามมาตรฐาน วสท. เพื่อช่วยลดความเสี่ยงจากปัญหาไฟฟ้าในบ้านระยะยาว
ตู้ควบคุมไฟฟ้าในบ้านที่ดี ต้องมีคุณสมบัติอะไรบ้าง?
ตู้ควบคุมไฟฟ้าในบ้านที่ดีต้องมีคุณสมบัติครอบคลุม 4 ด้านหลัก ได้แก่ การจ่ายไฟ, การป้องกัน, ความปลอดภัย, และการดูแลรักษา
1. ด้านการจ่ายไฟ
ต้องออกแบบให้รองรับโหลดไฟฟ้ารวมของบ้านได้อย่างเหมาะสม โดยพิจารณาจากจำนวน และประเภทเครื่องใช้ไฟฟ้าทั้งหมด เช่น แอร์ เครื่องทำน้ำอุ่น และเครื่องใช้ไฟฟ้าขนาดใหญ่ ต้องเลือก Main Switch ที่มีกระแสพิกัดเพียงพอ รวมถึงเลือกขนาดสายไฟ และบัสบาร์ที่รองรับกระแสได้จริงโดยไม่เกิดความร้อนสะสม และควรเผื่อกำลังสำรองสำหรับการเพิ่มโหลดในอนาคต
2. ด้านการป้องกัน
ต้องมี MCB สำหรับตัดไฟเมื่อเกิดกระแสเกินหรือไฟลัดวงจรในแต่ละวงจรย่อย และต้องมี RCD หรือ RCBO เพื่อป้องกันไฟดูดจากไฟรั่วลงดิน โดยเฉพาะวงจรที่มีความเสี่ยงสูง เช่น ห้องน้ำหรือปลั๊กทั่วไป นอกจากนี้ควรเลือกค่ากระแสตัดให้เหมาะสมกับสายไฟและโหลดจริง เพื่อให้ตัดไฟได้อย่างแม่นยำและปลอดภัย
3. ด้านความปลอดภัย
ต้องมีระบบสายดินที่ได้มาตรฐาน ต่ออย่างถูกต้อง เพื่อลดความเสี่ยงไฟดูด และไฟรั่ว ตู้ควบคุมไฟฟ้าควรติดตั้งในตำแหน่งที่แห้ง ไม่โดนความชื้น ไม่อยู่ใกล้แหล่งน้ำหรือความร้อน และอยู่ในระดับที่เข้าถึงง่ายสำหรับการใช้งานฉุกเฉิน รวมถึงโครงสร้างตู้ควรมีความแข็งแรง ป้องกันการสัมผัสส่วนที่เป็นไฟฟ้าโดยตรงด้านการ
4. ด้านการดูแลรักษา
ควรออกแบบการจัดวางวงจรภายในตู้ให้เป็นระเบียบ แยกหมวดหมู่ชัดเจน พร้อมติดป้ายกำกับทุกเบรกเกอร์อย่างชัดเจน เช่น
- แสงสว่าง
- ปลั๊ก
- แอร์
- โหลดพิเศษ
เพื่อให้ง่ายต่อการตรวจสอบและซ่อมบำรุง อีกทั้งควรเผื่อพื้นที่ในตู้สำหรับการเพิ่มวงจรในอนาคต และควรมีการตรวจเช็กระบบเป็นระยะเพื่อให้มั่นใจว่าทุกอุปกรณ์ยังทำงานได้อย่างมีประสิทธิภาพ
จุดสำคัญ:
MCB ธรรมดาไม่สามารถป้องกันไฟดูดได้ เพราะกระแสที่อันตรายถึงชีวิต (30-50mA) เล็กเกินกว่า MCB จะตัด ต้องใช้ RCD หรือ RCBO ร่วมด้วยเสมอในวงจรที่มีความเสี่ยง
มาตรฐาน วสท. ที่เกี่ยวข้องกับตู้ควบคุมไฟฟ้าในบ้าน
มาตรฐานของ วิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์ (วสท.) เป็นแนวทางสำคัญในการออกแบบ และติดตั้งระบบไฟฟ้าในบ้าน เพื่อให้เกิดความปลอดภัย ลดความเสี่ยงจากอุบัติเหตุทางไฟฟ้า โดยมีหลักเกณฑ์ที่เกี่ยวข้องกับตู้ควบคุมไฟฟ้าหลายด้าน ดังนี้
1. การออกแบบวงจรไฟฟ้า
กำหนดให้ต้องแยกวงจรย่อยตามประเภทโหลดอย่างชัดเจน เช่น วงจรแสงสว่าง ปลั๊กไฟ และเครื่องใช้ไฟฟ้าขนาดใหญ่ เพื่อป้องกันการใช้งานเกินพิกัดและช่วยให้ตรวจสอบระบบได้ง่าย
2. การเลือกอุปกรณ์ป้องกัน
กำหนดให้ต้องใช้ MCB สำหรับป้องกันกระแสเกินและไฟลัดวงจร ต้องมี RCD หรือ RCBO ในวงจรที่มีความเสี่ยงต่อไฟดูด โดยเฉพาะวงจรปลั๊กและพื้นที่เปียก เช่น ห้องน้ำ ครัว
3. ระบบสายดิน (Earthing System)
ต้องติดตั้งระบบสายดินที่มีประสิทธิภาพ โดยค่าความต้านทานดินต้องอยู่ในระดับที่ปลอดภัย และต้องเชื่อมต่ออุปกรณ์ทุกส่วนของระบบไฟฟ้าอย่างถูกต้อง เพื่อช่วยลดความเสี่ยงไฟดูด
4. การติดตั้งตู้ควบคุมไฟฟ้า
กำหนดตำแหน่งติดตั้งต้องเข้าถึงง่าย อยู่ในที่แห้ง ไม่ชื้น และไม่อยู่ใกล้แหล่งความร้อน ความสูงติดตั้งต้องเหมาะสมเพื่อให้ใช้งาน และตัดไฟฉุกเฉินได้สะดวก
5. การเดินสายและขนาดอุปกรณ์
สายไฟต้องเลือกขนาดให้เหมาะสมกับกระแสใช้งาน พร้อมเผื่อความปลอดภัย (Safety Factor) และอุปกรณ์ภายในตู้ต้องมีพิกัดรองรับโหลดจริงอย่างเหมาะสม
<div style=”background-color: #E8F5E9; border-left: 4px solid #4CAF50; padding: 16px 20px; margin: 24px 0; border-radius: 8px;”><p style=”font-weight: bold; color: #2E7D32; margin-bottom: 8px; font-size: 16px;”>Tips จาก SK:</p><p style=”margin: 0; color: #333;”>ขอ As-Built Drawing จากช่างหลังติดตั้งเสร็จเสมอ เอกสารนี้มีค่ามากเมื่อต้องแก้ไขหรือขยายระบบในอนาคต</p></div>
<h2 style=”font-size: 28px; font-weight: bold; color: #1E1E1E; padding-bottom: 12px; border-bottom: 3px solid #FFC107; margin-top: 40px; margin-bottom: 20px;”>สัญญาณที่บอกว่าตู้มีปัญหา</h2>
ตู้ควบคุมไฟฟ้าในบ้านเมื่อเริ่มเสื่อมสภาพหรือมีความผิดปกติ มักจะแสดงอาการเตือนล่วงหน้าหลายรูปแบบ ซึ่งหากสังเกตได้เร็วจะช่วยลดความเสี่ยงอันตรายได้ ดังนี้
- เบรกเกอร์ตัดบ่อยผิดปกติ ทั้งที่ใช้งานไฟฟ้าเท่าเดิม
- มีกลิ่นไหม้ หรือรู้สึกว่าตู้ไฟมีความร้อนสะสม
- สายไฟมีรอยไหม้ สีเปลี่ยน หรือฉนวนกรอบแข็ง
- ทดสอบ RCD แล้วไม่ตัดไฟ แสดงว่าอุปกรณ์อาจเสีย
- มีเสียงดังผิดปกติ เช่น เสียง “ซ่า” หรือ “จี๊ด” ในตู้ไฟ
- ตู้ไฟเก่ามาก (มากกว่า 10–15 ปี) และยังไม่มี RCD ป้องกันไฟดูด
- เบรกเกอร์หลวม หรือมีรอยไหม้บริเวณจุดต่อสายไฟ
หากพบอาการเหล่านี้ ควรให้ช่างไฟฟ้าตรวจสอบทันที เพื่อป้องกันอันตรายจากไฟฟ้าลัดวงจร และไฟดูด
สรุป
ตู้ควบคุมไฟฟ้าในบ้านที่ได้มาตรฐาน วสท. ต้องออกแบบให้ครอบคลุมทั้งการจ่ายไฟที่เหมาะสม การป้องกันกระแสเกิน ไฟลัดวงจร และไฟดูด รวมถึงมีระบบสายดินที่ถูกต้อง และการจัดวงจรภายในที่เป็นระเบียบ อุปกรณ์สำคัญอย่าง MCB, RCD หรือ RCBO ต้องเลือกให้เหมาะกับโหลดการใช้งานจริง พร้อมติดตั้งตามหลักความปลอดภัยอย่างเคร่งครัด
หากตู้ไฟเริ่มมีสัญญาณผิดปกติ เช่น เบรกเกอร์ตัดบ่อย มีกลิ่นไหม้ หรือ RCD ไม่ทำงาน ควรรีบตรวจสอบทันที เพื่อป้องกันความเสี่ยงจากไฟฟ้าลัดวงจรและไฟดูดในระยะยาว
FAQ
Q1: ตู้ควบคุมไฟฟ้า ต้องมี Surge Protector ไหม?
A: แนะนำให้มี โดยเฉพาะบ้านที่อยู่ในพื้นที่เสี่ยงฟ้าผ่า หรือมีอุปกรณ์ไฟฟ้าราคาแพง เพราะช่วยป้องกันความเสียหายจากแรงดันไฟกระชากได้
Q2: MCB 16A กับ 20A ต่างกันอย่างไร?
A: 16A เหมาะสำหรับวงจรปลั๊กทั่วไป และโหลดไม่สูงมาก ส่วน 20A เหมาะกับอุปกรณ์ที่ใช้ไฟมากขึ้น เช่น เครื่องซักผ้า หรือไมโครเวฟ
Q3: ตู้ควรติดตั้งในตำแหน่งไหน?
A: ควรติดตั้งใกล้จุดเข้าสายเมน สูงประมาณ 1.4–2.0 เมตรจากพื้น อยู่ในตำแหน่งที่เข้าถึงง่าย และไม่อยู่ใกล้ความร้อนหรือความชื้น
Q4: สามารถเพิ่มวงจรในตู้เก่าได้ไหม?
A: สามารถเพิ่มได้ หาก Main Switch และ Busbar ยังรองรับโหลดได้ และมีพื้นที่ว่างเพียงพอ แต่ควรให้ช่างไฟฟ้าตรวจสอบก่อนทุกครั้ง
Q5: ตู้ควบคุมไฟฟ้าในบ้านต้องทำ PM อย่างไร?
A: ควรให้ช่างตรวจสอบระบบทุก 5 ปี, ทดสอบ RCD ทุก 6 เดือน และตรวจเช็กเบรกเกอร์รวมถึงจุดต่อสายให้อยู่ในสภาพพร้อมใช้งานเสมอ
