ในระบบจ่ายไฟฟ้าแรงสูงของโรงงาน อาคาร หรือหมู่บ้านขนาดใหญ่ อุปกรณ์ตัวหนึ่งที่มีบทบาทสำคัญมากคือ ตู้ Ring Main Unit (RMU) เพราะช่วยให้การจ่ายไฟมีความเสถียรและต่อเนื่อง แม้จะเกิดปัญหาในจุดใดจุดหนึ่งของระบบก็ตาม

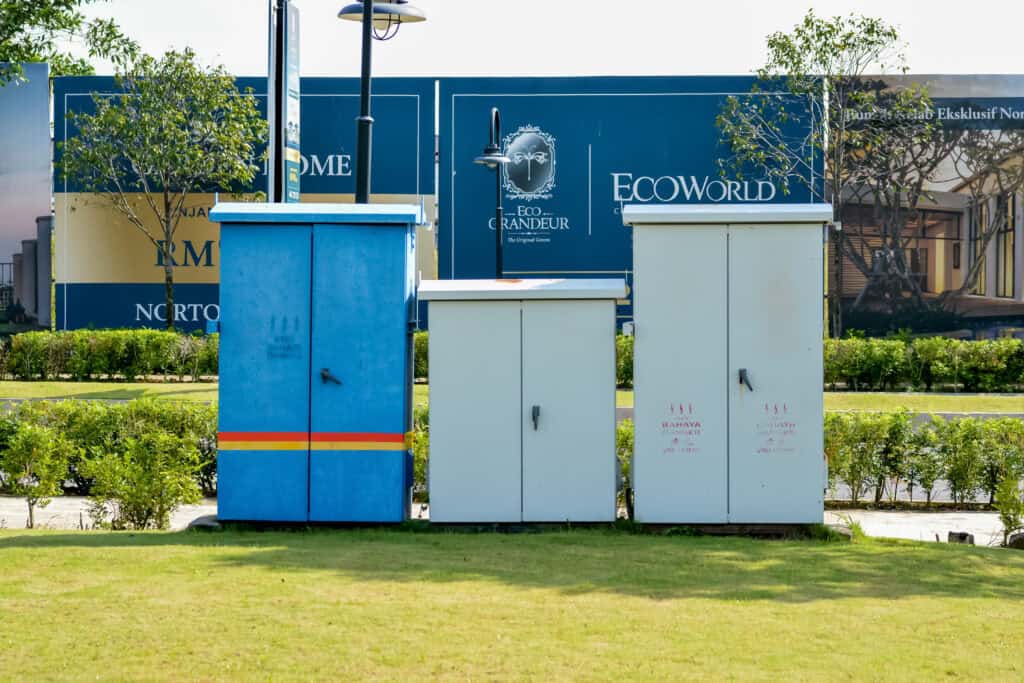

ตู้ Ring Main Unit คืออะไร
ตู้ Ring Main Unit หรือเรียกสั้นๆ ว่า RMU เป็นอุปกรณ์สวิตช์เกียร์แรงสูง (High Voltage Switchgear) ที่ใช้ในระบบจ่ายไฟฟ้าแรงสูง โดยทั่วไปรองรับแรงดันตั้งแต่ 10kV ถึง 36kV อุปกรณ์นี้ออกแบบมาให้ทำงานแบบ “วงแหวน” (Ring Configuration) หมายความว่าสายไฟฟ้าจะวิ่งเป็นวงจรปิดจากจุดหนึ่งไปยังอีกจุดหนึ่งแล้วกลับมาที่จุดเริ่มต้น ทำให้ระบบจ่ายไฟมีความเสถียรและปลอดภัยสูง
ลักษณะภายนอกของ RMU จะเป็นตู้โลหะขนาดใหญ่ (ส่วนมากเป็นสีแดงหรือสีเทา ขึ้นอยู่กับผู้ผลิต) ภายในประกอบด้วยอุปกรณ์ไฟฟ้าหลายชนิด ได้แก่ สวิตช์โหลด (Load Break Switch), ฟิวส์ (Fuse) หรือเซอร์กิตเบรกเกอร์ (Circuit Breaker), เซนเซอร์วัดค่าต่างๆ และระบบตรวจสอบ (Monitoring System) สำหรับควบคุมการทำงานของระบบทั้งหมด
จุดสำคัญ:
ตู้ Ring Main Unit ให้ความต่อเนื่องในการจ่ายไฟสูงมาก เพราะแม้ว่าสายไฟเส้นหนึ่งในวงแหวนเกิดปัญหา ไฟฟ้าก็ยังสามารถไหลไปอีกเส้นทางหนึ่งได้ ไม่จำเป็นต้องปิดการจ่ายไฟทั้งระบบ
คุณสมบัติและประโยชน์ของ RMU
ตู้ RMU ถูกออกแบบมาให้มีคุณสมบัติพิเศษหลายด้าน ซึ่งทำให้เป็นที่นิยมใช้ในระบบจ่ายไฟฟ้าแรงสูงของทั้งภาคอุตสาหกรรมและอาคารขนาดใหญ่ โดยมีคุณสมบัติเด่นๆ ดังนี้
1. ความปลอดภัยสูง
ตู้ RMU ถูกออกแบบโดยคำนึงถึงความปลอดภัยเป็นอันดับแรก ภายในตู้จะมีระบบป้องกัน (Protection System) หลายชั้น ทั้งสวิตช์ลงดิน (Earthing Switch) สำหรับให้ช่างซ่อมบำรุงทำงานได้อย่างปลอดภัย ระบบสัญญาณเตือน (Alarm System) ที่แจ้งเตือนเมื่อเกิดความผิดปกติ และระบบล็อกกลไก (Interlock System) ที่ป้องกันการเปิดตู้ขณะที่มีไฟฟ้าอยู่ นอกจากนี้ตัวตู้ยังมีมาตรฐานการป้องกันการรั่วไหลของกระแสไฟฟ้าที่เข้มงวด จึงมั่นใจได้ว่าผู้ปฏิบัติงานและบุคคลที่อยู่ใกล้เคียงจะปลอดภัย
2. การควบคุมและการป้องกันที่ดี
RMU มาพร้อมกับระบบควบคุมและป้องกันที่ครบครัน ไม่ว่าจะเป็นสวิตช์โหลด (Load Break Switch) ที่สามารถตัดต่อวงจรได้อย่างปลอดภัยแม้มีโหลดอยู่ ฟิวส์ป้องกันกระแสเกิน หรือเซอร์กิตเบรกเกอร์สำหรับตัดวงจรอัตโนมัติเมื่อเกิด Fault ระบบ RMU สมัยใหม่ยังรองรับการเชื่อมต่อกับระบบ SCADA เพื่อให้สามารถตรวจสอบและควบคุมการทำงานแบบ Real-time ได้จากห้องควบคุมส่วนกลาง ช่วยให้วิศวกรตรวจสอบแรงดันไฟฟ้า กระแส และอุณหภูมิของระบบได้ตลอดเวลา
Tips:
RMU ที่เชื่อมต่อกับระบบ SCADA จะช่วยให้สามารถ Switching (สับเปลี่ยนวงจร) จากระยะไกลได้ ลดเวลาในการแก้ไขปัญหาและเพิ่มความรวดเร็วในการกู้คืนระบบเมื่อเกิดเหตุขัดข้อง
3. การบำรุงรักษาง่าย
ข้อดีที่สำคัญอีกประการของ RMU คือการบำรุงรักษาที่ง่ายและสะดวก เนื่องจากตู้ RMU ส่วนใหญ่ใช้ก๊าซ SF6 (Sulfur Hexafluoride) เป็นฉนวนและตัวกลางในการดับอาร์ก (Arc Quenching) ซึ่งเป็นระบบปิดสนิท (Sealed for Life) ไม่ต้องเติมก๊าซเพิ่มตลอดอายุการใช้งาน ทำให้แทบไม่ต้องบำรุงรักษาอุปกรณ์ภายใน นอกจากนี้ การออกแบบแบบโมดูลาร์ (Modular Design) ทำให้สามารถเปลี่ยนชิ้นส่วนหรือซ่อมแซมได้ง่าย โดยไม่ต้องปิดการจ่ายไฟทั้งระบบ
4. ความเสถียรของระบบ
ด้วยการทำงานแบบวงแหวน (Ring Configuration) ระบบ RMU จึงมีความเสถียรสูง เพราะไฟฟ้าสามารถไหลได้ 2 ทางในวงจร หากเกิดปัญหาที่จุดใดจุดหนึ่ง สวิตช์จะตัดเฉพาะส่วนที่เสียหายออก โดยส่วนที่เหลือยังคงได้รับไฟฟ้าตามปกติจากอีกทางหนึ่งของวงแหวน ทำให้การจ่ายไฟมีความต่อเนื่องสูง ลดเวลาไฟฟ้าดับ (Outage Time) และลดความเสียหายจากการหยุดการผลิตในโรงงาน
5. การติดตั้งและใช้งานที่ง่าย
ตู้ RMU ถูกออกแบบมาในรูปแบบ Compact (กะทัดรัด) จึงใช้พื้นที่ติดตั้งน้อยกว่าระบบสวิตช์เกียร์แบบเดิม การติดตั้งทำได้รวดเร็วเพราะตู้มาจากโรงงานพร้อมใช้งาน (Factory-assembled) เพียงเชื่อมต่อสายเคเบิลแรงสูงเข้ากับช่องเข้า-ออกก็สามารถใช้งานได้ทันที นอกจากนี้ RMU ยังสามารถออกแบบให้มีจำนวนช่องเข้า-ออก (Incoming/Outgoing) ตามความต้องการของแต่ละโครงการ ทำให้มีความยืดหยุ่นสูงในการใช้งาน
จุดสำคัญ:
สำหรับโรงงานที่ไม่สามารถทนต่อการหยุดจ่ายไฟได้ RMU เป็นทางเลือกที่เหมาะสมมาก เพราะสามารถซ่อมบำรุงหรือขยายระบบได้โดยไม่ต้องดับไฟทั้งหมด ช่วยลดความเสียหายจากการหยุดสายการผลิต

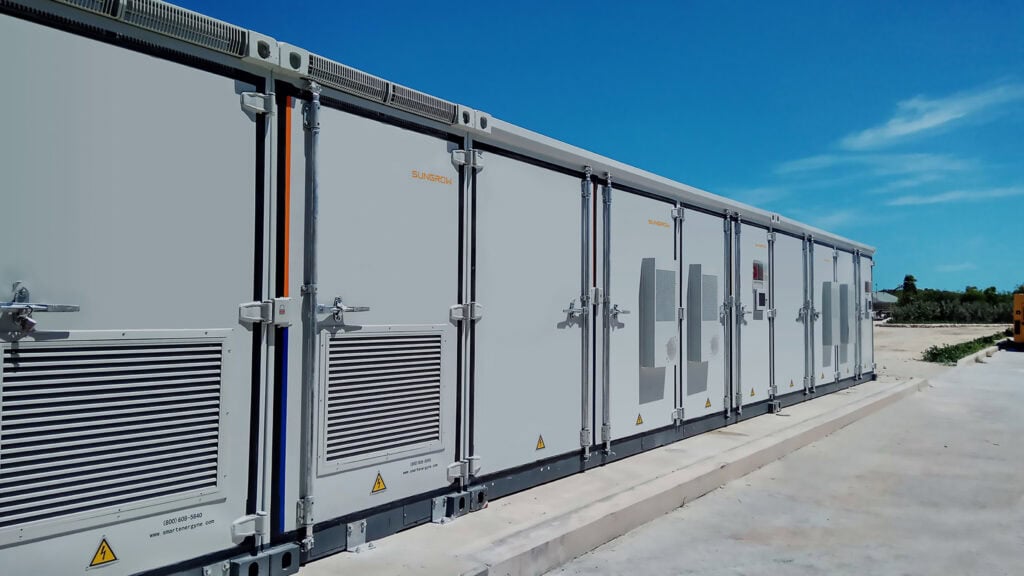

Ring Main Unit มีหลายประเภท
ตู้ Ring Main Unit สามารถแบ่งออกเป็นหลายประเภทตามลักษณะการใช้งานและเทคโนโลยีที่ใช้ โดยแต่ละประเภทมีจุดเด่นแตกต่างกัน ดังนี้
1. RMU แบบใช้ก๊าซ SF6 (Gas Insulated RMU)
เป็นประเภทที่นิยมใช้มากที่สุดในปัจจุบัน ใช้ก๊าซ SF6 เป็นฉนวนและตัวกลางในการดับอาร์ก มีขนาดกะทัดรัด ไม่ต้องบำรุงรักษามาก เหมาะสำหรับสถานที่ที่มีพื้นที่จำกัด เช่น อาคารสูง ศูนย์การค้า หรือพื้นที่ในเมือง
2. RMU แบบใช้อากาศ (Air Insulated RMU)
ใช้อากาศเป็นฉนวน มีขนาดใหญ่กว่าแบบ SF6 แต่มีข้อดีคือไม่ต้องใช้ก๊าซพิเศษ บำรุงรักษาง่าย และมีต้นทุนต่ำกว่า เหมาะสำหรับพื้นที่ที่มีเนื้อที่เพียงพอ เช่น สถานีไฟฟ้าย่อย หรือโรงงานที่มีห้องไฟฟ้าขนาดใหญ่
3. RMU แบบสุญญากาศ (Vacuum RMU)
ใช้สวิตช์สุญญากาศ (Vacuum Interrupter) เป็นตัวตัดวงจร มีความทนทานสูง รองรับการตัดต่อวงจรได้หลายพันครั้ง เหมาะสำหรับระบบที่ต้องการสวิตช์ชิ่งบ่อยครั้ง หรือโรงงานที่มีโหลดเปลี่ยนแปลงบ่อย
4. RMU แบบ Eco-friendly (ไม่ใช้ SF6)
เป็นเทคโนโลยีใหม่ที่หลายผู้ผลิตเริ่มพัฒนา โดยใช้ก๊าซทดแทน SF6 เช่น Clean Air หรือ C4F7N ซึ่งมีค่า Global Warming Potential (GWP) ต่ำกว่า SF6 มาก เหมาะสำหรับโครงการที่ให้ความสำคัญกับสิ่งแวดล้อมและต้องการลดผลกระทบต่อภาวะโลกร้อน
ข้อควรระวัง:
การเลือกประเภทของ RMU ควรพิจารณาจากหลายปัจจัย ทั้งแรงดันไฟฟ้าที่ใช้งาน พื้นที่ติดตั้ง ข้อกำหนดด้านสิ่งแวดล้อม และงบประมาณ ควรปรึกษาวิศวกรผู้เชี่ยวชาญก่อนตัดสินใจ
สรุป
ตู้ Ring Main Unit (RMU) เป็นอุปกรณ์ที่มีความสำคัญอย่างมากในระบบจ่ายไฟฟ้าแรงสูง ไม่ว่าจะเป็นโรงงาน อาคาร สถานีไฟฟ้า หรือหมู่บ้านขนาดใหญ่ ด้วยคุณสมบัติที่โดดเด่นทั้งด้านความปลอดภัย ระบบควบคุมและป้องกันที่ดี การบำรุงรักษาง่าย ความเสถียรของระบบ และการติดตั้งที่สะดวก ทำให้ RMU เป็นทางเลือกที่เหมาะสมสำหรับทุกโครงการที่ต้องการระบบจ่ายไฟฟ้าแรงสูงที่มีประสิทธิภาพ
นอกจากนี้ RMU ยังมีหลายประเภทให้เลือกใช้ ทั้งแบบ SF6, แบบอากาศ, แบบสุญญากาศ และแบบ Eco-friendly ขึ้นอยู่กับความต้องการของแต่ละโครงการ การเลือกใช้ RMU ที่เหมาะสมจะช่วยให้ระบบไฟฟ้าของคุณมีความเสถียรและปลอดภัยในระยะยาว
FAQ
Q: RMU สามารถจ่ายไฟฟ้ากี่เฟส (Phase)
A: ตู้ RMU ที่ใช้งานในระบบจ่ายไฟฟ้าแรงสูงจะจ่ายไฟฟ้า 3 เฟส (3-Phase) เป็นมาตรฐาน โดยแต่ละเฟสจะรองรับแรงดันไฟฟ้าตั้งแต่ 10kV ไปจนถึง 36kV ขึ้นอยู่กับรุ่นและยี่ห้อของ RMU ที่เลือกใช้
Q: เมื่อเกิดปัญหากับส่วนหนึ่งของวงแหวน จะมีผลต่อการจ่ายไฟไปยังจุดอื่นๆ หรือไม่
A: โดยทั่วไปจะไม่มีผลกระทบมากนัก เพราะไฟฟ้าสามารถไหลไปตามเส้นทางอื่นของวงแหวนได้ ระบบควบคุมจะตัดสวิตช์โหลด (Load Break Switch) เฉพาะส่วนที่เกิดปัญหาออกโดยอัตโนมัติ ทำให้จุดจ่ายไฟอื่นๆ ยังคงทำงานได้ตามปกติ แม้ว่ากระแสไฟฟ้าในเส้นทางที่เหลืออาจเพิ่มขึ้นเล็กน้อย แต่ระบบจะควบคุมให้อยู่ในระดับที่ปลอดภัย
Q: ตู้ RMU ใช้พื้นที่เท่าไร
A: ขนาดของตู้ RMU ขึ้นอยู่กับจำนวนช่องเข้า-ออก (Panel) และแรงดันไฟฟ้าที่รองรับ โดยทั่วไปตู้ RMU แบบ Compact ที่ใช้ก๊าซ SF6 จะมีขนาดตั้งแต่ประมาณ 1 เมตร x 1 เมตร ไปจนถึง 3 เมตร x 2 เมตร สำหรับรุ่นที่มีหลายช่อง ส่วนแบบ Air Insulated จะต้องการพื้นที่มากกว่า
Q: ค่าใช้จ่ายในการติดตั้ง RMU เท่าไร
A: ค่าใช้จ่ายขึ้นอยู่กับหลายปัจจัย เช่น จำนวนช่องเข้า-ออก แรงดันไฟฟ้า ประเภทของ RMU ที่เลือกใช้ และความซับซ้อนของระบบควบคุม โดยทั่วไปราคาจะเริ่มต้นตั้งแต่หลักแสนบาทขึ้นไป สามารถติดต่อทีม SK Power Electric เพื่อขอใบเสนอราคาที่ตรงกับความต้องการของโครงการคุณได้
Q: ระยะเวลาในการติดตั้ง RMU นานเท่าไร
A: ระยะเวลาในการติดตั้ง RMU โดยทั่วไปจะอยู่ที่ประมาณ 2 ถึง 4 สัปดาห์ ขึ้นอยู่กับขนาดของระบบ จำนวนตู้ RMU ที่ติดตั้ง และความพร้อมของพื้นที่ โดยรวมถึงเวลาในการเตรียมฐานรากและเดินสายเคเบิลแรงสูงด้วย
