สำหรับโรงงานหรืออาคารที่ใช้ระบบไฟฟ้า 3 เฟส การมีตู้จ่ายไฟหลักที่เหมาะสมถือเป็นเรื่องสำคัญมาก เพราะถ้าตู้ไฟหลักมีปัญหา ระบบไฟฟ้าทั้งอาคารก็จะได้รับผลกระทบไปด้วย ตู้ MDB 3 เฟส 250A เป็นตู้จ่ายไฟหลัก (Main Distribution Board) ที่นิยมใช้ในอาคารพาณิชย์และโรงงานขนาดกลาง เพราะรองรับกระแสไฟฟ้าได้ถึง 250 แอมแปร์ เพียงพอสำหรับเครื่องจักรและอุปกรณ์หลายตัวพร้อมกัน บทความนี้จะอธิบายทุกอย่างที่คุณควรรู้เกี่ยวกับตู้ MDB 3 เฟส 250A ตั้งแต่ความหมาย คุณลักษณะ ไปจนถึงการติดตั้งและดูแลรักษา

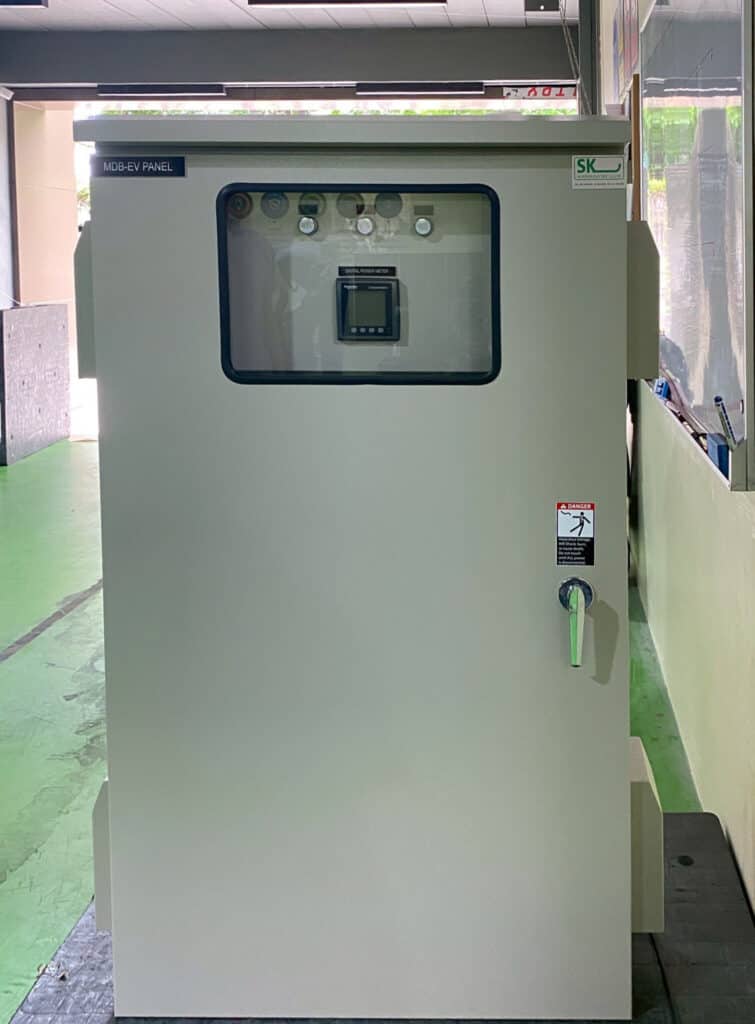

ตู้ MDB 3 เฟส 250A คืออะไร
ตู้ MDB ย่อมาจาก Main Distribution Board หรือ “ตู้จ่ายไฟหลัก” ทำหน้าที่รับกระแสไฟฟ้าจากหม้อแปลงหรือสายเมนของการไฟฟ้า แล้วกระจายจ่ายไปยังวงจรย่อยต่างๆ ทั่วอาคาร ตัวเลข “3 เฟส” บอกว่าตู้นี้รองรับระบบไฟฟ้า 3 เฟส ซึ่งเป็นระบบมาตรฐานที่ใช้ในโรงงานและอาคารขนาดกลางถึงใหญ่ ส่วน “250A” หมายถึงกระแสไฟฟ้าสูงสุดที่ตู้รองรับได้ คือ 250 แอมแปร์
ลองนึกภาพว่าตู้ MDB เปรียบเสมือน “สถานีกระจายน้ำ” ในระบบประปาของอาคาร น้ำจากท่อเมนจะไหลเข้ามาที่สถานีนี้ก่อน แล้วค่อยแยกส่งไปตามท่อย่อยไปยังแต่ละชั้นหรือแต่ละจุดใช้งาน ตู้ MDB ก็ทำงานในลักษณะเดียวกัน คือรับไฟจากสายเมนแล้วแยกจ่ายไปยังวงจรย่อยผ่าน Circuit Breaker แต่ละตัว
ตู้ MDB 3 เฟส 250A เหมาะกับอาคารที่มีโหลดไฟฟ้ารวมไม่เกิน 250 แอมแปร์ ซึ่งครอบคลุมอาคารพาณิชย์ขนาดกลาง โรงงานขนาดเล็กถึงกลาง คอนโดมิเนียมขนาดเล็ก หรืออาคารสำนักงานที่มีระบบปรับอากาศและเครื่องจักรใช้งานพร้อมกัน
จุดสำคัญ:
ตู้ MDB เป็น “จุดรวมไฟ” แรกของอาคาร ถ้าตู้ MDB เสียหายหรือทำงานผิดปกติ จะส่งผลกระทบต่อระบบไฟฟ้าทั้งหมดในอาคาร ดังนั้นการเลือกตู้ MDB ที่มีคุณภาพและติดตั้งอย่างถูกต้องจึงสำคัญมาก
คุณลักษณะทั่วไปของตู้ MDB 3 เฟส 250A
ตู้ MDB 3 เฟส 250A ที่ได้มาตรฐานจะประกอบด้วยส่วนต่างๆ หลายส่วนที่ทำงานร่วมกัน การเข้าใจคุณลักษณะแต่ละส่วนจะช่วยให้คุณเลือกตู้ MDB ได้ตรงกับความต้องการของอาคารหรือโรงงาน
1. วัสดุ
ตัวตู้ MDB 3 เฟส 250A ผลิตจากเหล็กแผ่นเคลือบสังกะสี (Galvanized Steel) หรือเหล็กแผ่นรีดเย็น (Cold Rolled Steel) หนาตั้งแต่ 1.2 ถึง 2.0 มม. ขึ้นอยู่กับขนาดของตู้ พื้นผิวภายนอกพ่นสีฝุ่น (Powder Coating) เพื่อป้องกันสนิมและการกัดกร่อน ทำให้ทนทานต่อสภาพแวดล้อมทั้งภายในและภายนอกอาคาร
สำหรับบัสบาร์ (Busbar) ภายในตู้ ใช้ทองแดงเป็นวัสดุหลักเพราะมีค่าการนำไฟฟ้าสูงและทนต่อความร้อนได้ดี ตู้ MDB 3 เฟส 250A จะมีบัสบาร์ทองแดง 4 ชุด คือ Phase A, Phase B, Phase C และ Neutral พร้อมบัสบาร์กราวด์ (Ground Bar) แยกต่างหาก บัสบาร์ต้องมีขนาดหน้าตัดเพียงพอที่จะรองรับกระแส 250 แอมแปร์ได้อย่างต่อเนื่องโดยไม่ร้อนจัด
จุดสำคัญ:
วัสดุที่ใช้ผลิตตู้ MDB ส่งผลโดยตรงต่ออายุการใช้งานและความปลอดภัย ตู้ที่ใช้เหล็กบางเกินไปจะบิดงอได้ง่าย ขณะที่บัสบาร์ทองแดงที่หน้าตัดเล็กเกินไปจะร้อนจัดเมื่อใช้งานเต็มพิกัด
2. ประตูหรือฝา
ตู้ MDB 3 เฟส 250A มีระบบประตูหรือฝาปิดเพื่อป้องกันการสัมผัสกับชิ้นส่วนที่มีไฟฟ้า โดยทั่วไปจะมี 2 ชั้น ได้แก่ ฝาครอบด้านหน้า (Front Cover) ที่สามารถเปิดได้ขณะจ่ายไฟ เพื่อดูค่ามิเตอร์หรือเปิด-ปิด Breaker และฝาด้านใน (Inner Panel) ที่ปิดส่วนบัสบาร์และจุดต่อสาย ซึ่งต้องตัดไฟก่อนเปิดเสมอ
ประตูตู้มีบานพับแข็งแรงและสลักล็อกพร้อมกุญแจ เพื่อป้องกันบุคคลที่ไม่ได้รับอนุญาตเข้าถึงอุปกรณ์ภายใน ขอบประตูมีซีลยาง (Rubber Gasket) สำหรับป้องกันฝุ่นและความชื้น ระดับการป้องกัน (IP Rating) ของตู้ขึ้นอยู่กับคุณภาพของซีลและการปิดฝา โดยทั่วไปอยู่ที่ IP 30 สำหรับติดตั้งภายในอาคาร หรือ IP 54 สำหรับพื้นที่ที่มีฝุ่นหรือความชื้น
3. แผงควบคุม

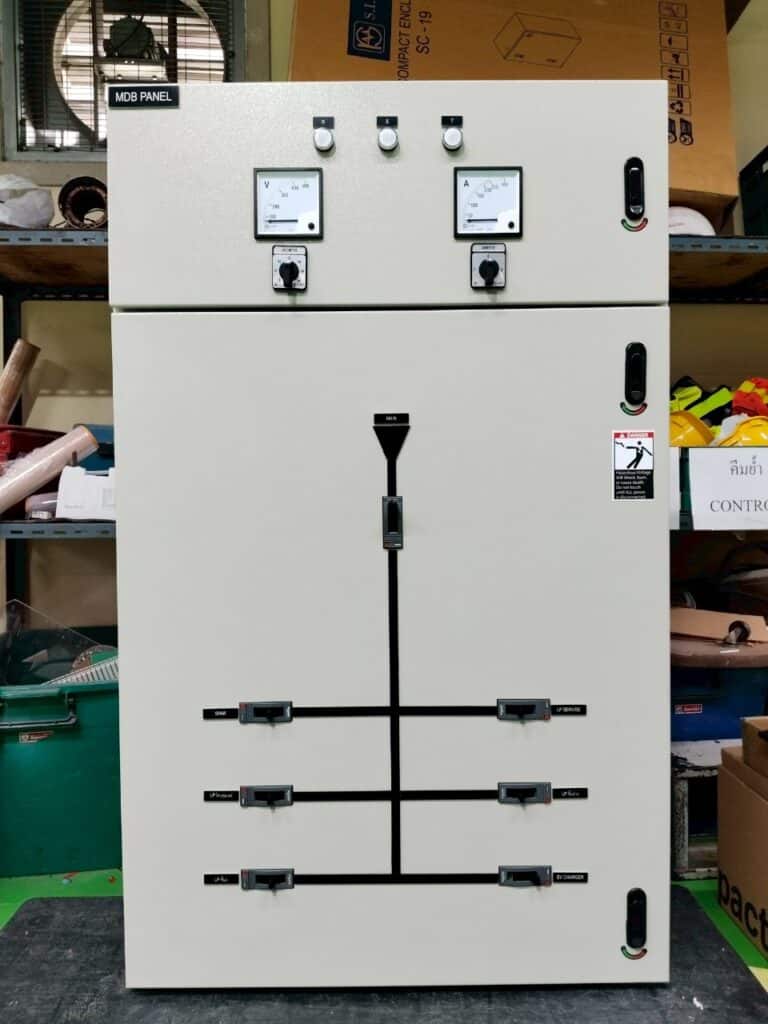

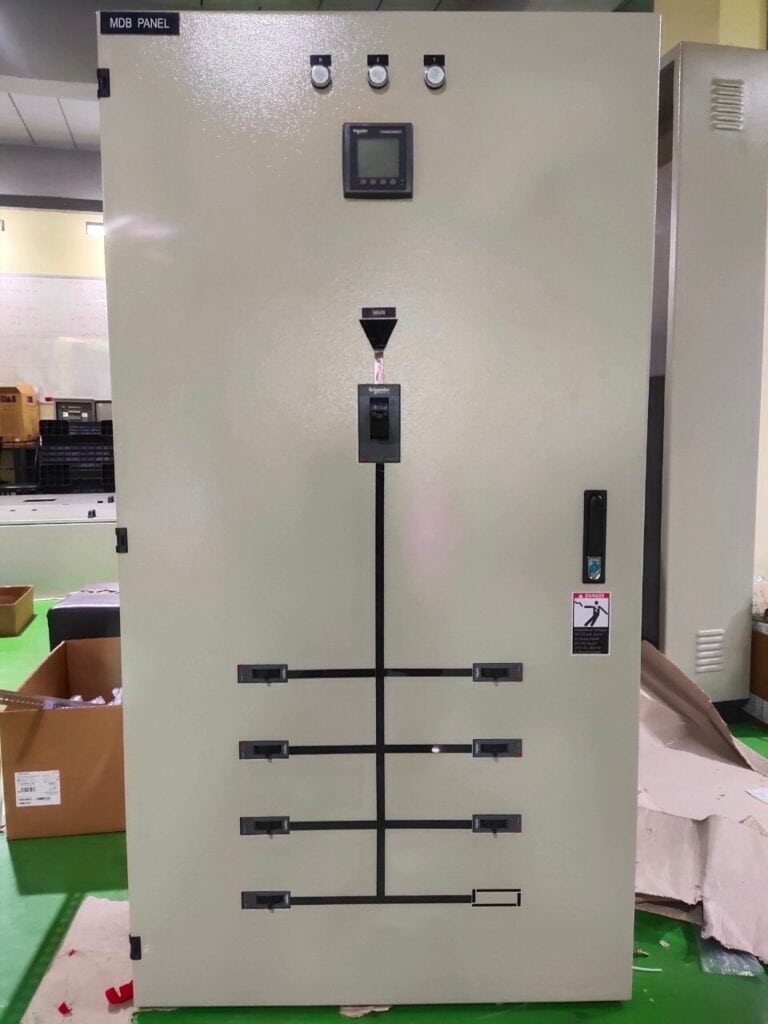

แผงควบคุมอยู่ที่ด้านหน้าของตู้ MDB เป็นส่วนที่ผู้ใช้งานสัมผัสและดูข้อมูลได้โดยไม่ต้องเปิดฝาด้านใน บนแผงควบคุมจะมี MCCB (Molded Case Circuit Breaker) หลักขนาด 250A ทำหน้าที่เป็นสวิตช์ตัดไฟหลักของอาคาร พร้อม MCB หรือ MCCB ย่อยสำหรับแต่ละวงจร มีขนาดตั้งแต่ 10A ถึง 100A ตามโหลดของแต่ละวงจร
นอกจากนี้ แผงควบคุมยังมี Power Meter หรือ Digital Multifunction Meter แสดงค่าแรงดัน กระแส กำลังไฟฟ้า (kW) พลังงานสะสม (kWh) และค่า Power Factor แบบเรียลไทม์ พร้อมไฟแสดงสถานะ (Indicator Lamp) บอกสถานะของแต่ละเฟส ทำให้ผู้ดูแลอาคารสามารถติดตามการทำงานของระบบไฟฟ้าได้อย่างสะดวก
Tips:
เมื่อสั่งผลิตตู้ MDB 3 เฟส 250A ควรระบุ Single Line Diagram (SLD) ให้ชัดเจน เพราะจำนวนวงจรย่อย ขนาด Breaker แต่ละตัว และตำแหน่งบนแผงควบคุมจะแตกต่างกันไปตามการใช้งานจริงของแต่ละอาคาร
4. ระบบระบายความร้อน
เมื่อตู้ MDB ทำงานจ่ายกระแสไฟฟ้า อุปกรณ์ภายในจะเกิดความร้อนจากการต้านทานของจุดต่อสายและการทำงานของ Breaker ตู้ MDB 3 เฟส 250A จึงต้องมีระบบระบายความร้อนที่ดี โดยทั่วไปจะมีช่องระบายอากาศ (Ventilation Louver) ที่ด้านบนและด้านล่างของตู้ เพื่อให้อากาศร้อนลอยออกทางด้านบนและอากาศเย็นเข้าแทนที่ทางด้านล่างตามหลักการพาความร้อนแบบธรรมชาติ (Natural Convection)
สำหรับตู้ที่ใช้งานหนักหรือติดตั้งในพื้นที่ที่อากาศร้อนจัด อาจต้องติดตั้งพัดลมระบายอากาศ (Exhaust Fan) เพิ่มเติม เพื่อเพิ่มการไหลเวียนของอากาศ อุณหภูมิภายในตู้ไม่ควรเกิน 40 ถึง 50 องศาเซลเซียส เพราะความร้อนที่สูงเกินไปจะทำให้อายุการใช้งานของอุปกรณ์สั้นลงและอาจทำให้ Breaker Trip โดยไม่จำเป็น
5. ระบบป้องกัน
ระบบป้องกันเป็นส่วนที่สำคัญที่สุดของตู้ MDB 3 เฟส 250A เพราะทำหน้าที่ปกป้องทั้งอุปกรณ์ไฟฟ้าและชีวิตผู้ใช้งาน ระบบป้องกันหลักประกอบด้วย MCCB หลักขนาด 250A ที่ตัดไฟอัตโนมัติเมื่อเกิดกระแสเกินหรือลัดวงจร และ MCB หรือ MCCB ย่อยสำหรับป้องกันแต่ละวงจรย่อย
นอกจากนี้ ตู้ MDB ยังควรมี RCD (Residual Current Device) หรือ RCBO สำหรับป้องกันไฟรั่ว ซึ่งจะตัดไฟทันทีเมื่อตรวจพบกระแสรั่วไหลลงดิน ป้องกันอันตรายจากไฟฟ้าดูด SPD (Surge Protection Device) สำหรับป้องกันแรงดันไฟฟ้ากระชากจากฟ้าผ่าหรือการสวิตช์โหลดขนาดใหญ่ รวมถึงระบบกราวด์ (Grounding System) ที่มีบัสบาร์กราวด์เชื่อมต่อกับหลักดินของอาคาร
ข้อควรระวัง:
การเลือกอุปกรณ์ป้องกันภายในตู้ MDB ควรใช้ยี่ห้อเดียวกันหรือยี่ห้อที่เข้ากันได้ เพราะอุปกรณ์จากต่างผู้ผลิตอาจมีค่า Coordination ที่ไม่สัมพันธ์กัน ทำให้ระบบป้องกันทำงานไม่ถูกต้อง เช่น Breaker ย่อยตัดก่อน Breaker หลัก ซึ่งเป็นสิ่งที่ไม่ควรเกิดขึ้น
6. ช่องจ่ายไฟฟ้า
ช่องจ่ายไฟฟ้า (Outgoing Ways) คือจำนวนวงจรย่อยที่ตู้ MDB สามารถแยกจ่ายไฟไปยังจุดต่างๆ ได้ ตู้ MDB 3 เฟส 250A มาตรฐานจะมีช่องจ่ายไฟตั้งแต่ 6 ถึง 24 ช่อง ขึ้นอยู่กับขนาดตู้และความต้องการใช้งาน แต่ละช่องจะมี Breaker ย่อยขนาดตั้งแต่ 10A ถึง 100A ตามโหลดของวงจรนั้น
ตัวอย่างการจัดแบ่งช่องจ่ายไฟในตู้ MDB ของอาคารพาณิชย์ เช่น วงจรแสงสว่างชั้น 1, วงจรเต้ารับชั้น 1, วงจรเครื่องปรับอากาศ, วงจรลิฟต์, วงจรปั๊มน้ำ, วงจรไฟฉุกเฉิน เป็นต้น การจัดแบ่งวงจรที่ดีจะช่วยให้การดูแลรักษาง่ายขึ้น และเมื่อเกิดปัญหาจะกระทบเฉพาะวงจรที่มีปัญหาโดยไม่ดับไฟทั้งอาคาร
7. ระบบต่อเติม
ตู้ MDB 3 เฟส 250A ที่ออกแบบมาดีจะเผื่อพื้นที่สำหรับการต่อเติมในอนาคต โดยมีช่องว่าง (Spare Ways) สำรองไว้ 20 ถึง 30% ของจำนวนช่องทั้งหมด เพื่อรองรับการเพิ่มวงจรย่อยในภายหลังโดยไม่ต้องเปลี่ยนตู้ใหม่ทั้งตู้
ระบบต่อเติมที่ดีจะรวมถึงบัสบาร์ที่มีขนาดรองรับกระแสเพิ่มเติมได้ ราง DIN Rail ที่มีพื้นที่ว่างสำหรับติดตั้ง Breaker เพิ่ม และช่องสำหรับร้อยสายไฟเพิ่มเติม (Cable Entry) ที่เพียงพอ นอกจากนี้ ตู้ MDB บางรุ่นยังออกแบบให้สามารถเชื่อมต่อกับตู้เสริม (Extension Panel) ได้ สำหรับกรณีที่ต้องขยายจำนวนวงจรมากกว่าที่ตู้เดิมรองรับ
Tips:
เมื่อสั่งผลิตตู้ MDB ควรเผื่อช่องว่าง (Spare Ways) ไว้อย่างน้อย 20-30% เสมอ เพราะการเพิ่มวงจรในภายหลังจะทำได้ง่ายและประหยัดกว่าการเปลี่ยนตู้ทั้งตู้ โดยเฉพาะอาคารที่มีแผนขยายในอนาคต
สรุป
ตู้ MDB 3 เฟส 250A เป็นหัวใจของระบบจ่ายไฟฟ้าในอาคารพาณิชย์และโรงงานขนาดกลาง ทำหน้าที่รับไฟจากสายเมนแล้วกระจายจ่ายไปยังวงจรย่อยต่างๆ พร้อมอุปกรณ์ป้องกันที่ครบถ้วน การเลือกตู้ MDB ที่มีคุณภาพ ติดตั้งอย่างถูกต้องตามมาตรฐาน และดูแลรักษาเป็นประจำ จะช่วยให้ระบบไฟฟ้าของคุณทำงานได้อย่างมีประสิทธิภาพ ปลอดภัย และยาวนาน
FAQ
Q: ตู้ MDB 3 เฟส 250A กับ 400A เลือกอย่างไร?
A: ต้องดูจากโหลดไฟฟ้ารวมของอาคาร ถ้ากระแสรวมทุกวงจรไม่เกิน 200A ใช้ตู้ 250A ก็เพียงพอ (เผื่อ 20-25%) แต่ถ้ากระแสรวมเกิน 250A หรือมีแผนขยายกำลังการผลิตในอนาคต ควรเลือกตู้ 400A ตั้งแต่แรก เพราะการเปลี่ยนตู้ MDB ทีหลังมีค่าใช้จ่ายสูงและต้องหยุดจ่ายไฟทั้งอาคาร
Q: ตู้ MDB 3 เฟส 250A ราคาประมาณเท่าไร?
A: ราคาขึ้นอยู่กับจำนวนวงจรย่อย ยี่ห้ออุปกรณ์ และอุปกรณ์เสริมที่ต้องการ ตู้ MDB 250A แบบมาตรฐานมีราคาตั้งแต่หลักหมื่นไปจนถึงหลักแสนบาท ขึ้นอยู่กับสเปก ควรขอใบเสนอราคาจากผู้ผลิตโดยระบุ Single Line Diagram เพื่อให้ได้ราคาที่แม่นยำ
Q: ตู้ MDB ต้องมีใบรับรองอะไรบ้าง?
A: ตู้ MDB ควรผ่านมาตรฐาน IEC 61439 (ตู้สวิตช์เกียร์แรงต่ำ) หรือ มอก. ที่เกี่ยวข้อง อุปกรณ์ภายในเช่น MCCB และ MCB ควรได้มาตรฐาน IEC 60947 นอกจากนี้ผู้ผลิตควรมีผลทดสอบ (Test Report) ให้ตรวจสอบ
Q: สามารถเพิ่มวงจรย่อยในตู้ MDB ภายหลังได้หรือไม่?
A: ได้ ถ้าตู้ยังมีช่องว่างสำหรับติดตั้ง Breaker เพิ่มและบัสบาร์ยังรองรับกระแสรวมได้ ดังนั้นเวลาสั่งผลิตตู้ MDB ควรเผื่อช่องว่างไว้ 20-30% สำหรับการขยายในอนาคต
Q: ควรตรวจสอบตู้ MDB บ่อยแค่ไหน?
A: ควรตรวจสอบทั่วไป (Visual Inspection) ทุกเดือน ตรวจขันสกรูจุดต่อสายทุก 6 เดือน และทดสอบการทำงานของอุปกรณ์ป้องกันอย่างน้อยปีละ 1 ครั้ง สำหรับอาคารที่ใช้งานหนักหรืออยู่ในสภาพแวดล้อมที่มีฝุ่นหรือความชื้นสูง ควรตรวจสอบถี่กว่านี้
