ในอาคารขนาดใหญ่อย่างโรงพยาบาล ห้างสรรพสินค้า หรือโรงงานอุตสาหกรรม ระบบไฟฟ้าฉุกเฉินถือเป็นสิ่งที่ขาดไม่ได้ เพราะเมื่อไฟฟ้าหลักดับ อุปกรณ์สำคัญอย่างระบบดับเพลิง ลิฟต์ดับเพลิง ไฟทางหนีไฟ และระบบสื่อสารฉุกเฉินต้องทำงานได้ทันที ตู้ EMDB (Emergency Main Distribution Board) คือตู้จ่ายไฟฟ้าหลักสำหรับระบบฉุกเฉินที่ทำหน้าที่รับไฟจากเครื่องกำเนิดไฟฟ้าสำรอง (Generator) หรือแหล่งจ่ายไฟฉุกเฉินอื่นๆ แล้วกระจายจ่ายไปยังโหลดฉุกเฉินทั่วอาคาร บทความนี้จะอธิบายทุกอย่างเกี่ยวกับตู้ EMDB ตั้งแต่ความหมาย คุณลักษณะทั่วไป ไปจนถึงการติดตั้งและดูแลรักษา
ตู้ EMDB คืออะไร

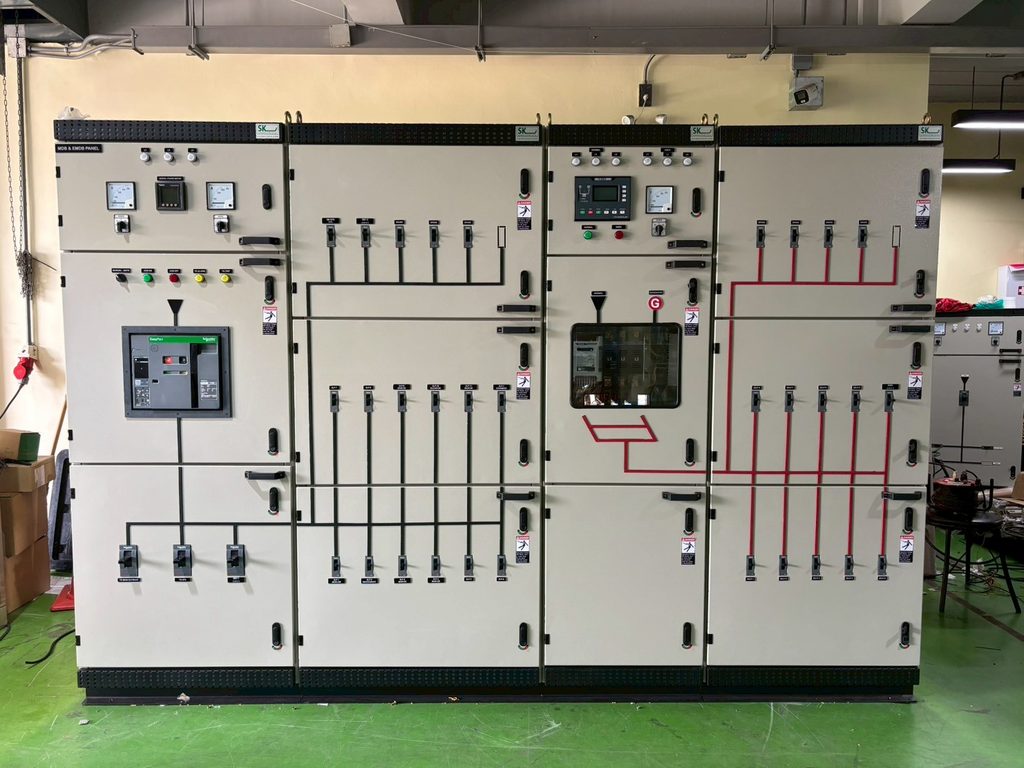

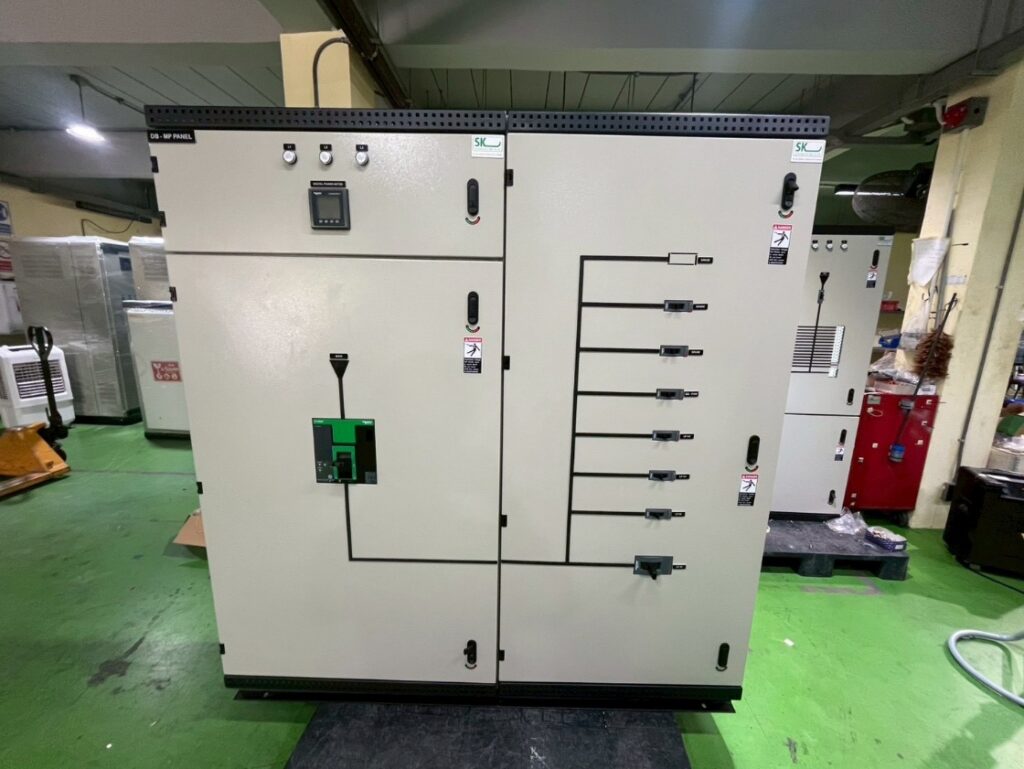

ตู้ EMDB ย่อมาจาก Emergency Main Distribution Board หรือ “ตู้จ่ายไฟหลักฉุกเฉิน” เป็นตู้ไฟฟ้าที่ออกแบบมาเฉพาะสำหรับรับและจ่ายไฟฟ้าให้กับวงจรฉุกเฉินของอาคาร ตู้ EMDB จะรับไฟจากเครื่องกำเนิดไฟฟ้าสำรอง (Generator) ผ่านระบบสวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ (ATS – Automatic Transfer Switch) เมื่อไฟฟ้าหลักจากการไฟฟ้าดับ ระบบ ATS จะสั่งให้เครื่องกำเนิดไฟฟ้าสตาร์ทขึ้นมา แล้วสลับแหล่งจ่ายไฟมาที่ตู้ EMDB โดยอัตโนมัติ
ตู้ EMDB แตกต่างจากตู้ MDB ทั่วไปตรงที่ MDB รับไฟจากการไฟฟ้าเพื่อจ่ายให้โหลดทั่วไปของอาคาร ส่วน EMDB รับไฟจากแหล่งจ่ายไฟฉุกเฉินเพื่อจ่ายให้เฉพาะโหลดฉุกเฉินที่จำเป็นต่อความปลอดภัย เช่น ระบบแจ้งเหตุเพลิงไหม้ ระบบดับเพลิง ปั๊มน้ำดับเพลิง ลิฟต์ดับเพลิง ไฟส่องสว่างทางหนีไฟ ระบบอัดอากาศบันไดหนีไฟ และระบบสื่อสารฉุกเฉิน
จุดสำคัญ:
ตู้ EMDB เป็นส่วนหนึ่งของระบบป้องกันอัคคีภัยของอาคาร ตามกฎหมายอาคาร อาคารสาธารณะและอาคารขนาดใหญ่ต้องมีระบบไฟฟ้าฉุกเฉินที่สามารถจ่ายไฟให้โหลดฉุกเฉินได้อย่างน้อย 2 ชั่วโมงหลังไฟฟ้าหลักดับ
คุณลักษณะทั่วไปของ Emergency Main Distribution Board
ตู้ EMDB ที่ได้มาตรฐานจะมีคุณลักษณะเฉพาะหลายประการที่แตกต่างจากตู้ไฟฟ้าทั่วไป เนื่องจากต้องรองรับสถานการณ์ฉุกเฉินที่ต้องการความน่าเชื่อถือสูง
1. ตัวกล่องหรือหลัง
ตัวตู้ EMDB ผลิตจากวัสดุที่ทนทานต่อความร้อนและการกัดกร่อน เช่น เหล็กแผ่นรีดเย็น (Cold Rolled Steel) หนาตั้งแต่ 1.6 ถึง 2.0 มม. พ่นสีฝุ่น (Powder Coating) ป้องกันสนิม บางรุ่นใช้เหล็กชุบสังกะสี (Galvanized Steel) หรือสแตนเลสสตีลสำหรับพื้นที่ที่มีความชื้นสูง เช่น ห้องเครื่องใต้ดิน โครงสร้างตู้ต้องแข็งแรงเพียงพอที่จะรองรับน้ำหนักอุปกรณ์ภายในทั้งหมด รวมถึง MCCB บัสบาร์ทองแดง และเครื่องมือวัดต่างๆ
ตู้ EMDB มักมีสีที่แตกต่างจากตู้ MDB ทั่วไป เช่น สีแดง หรือมีสติกเกอร์ระบุ “EMERGENCY” ติดอยู่อย่างชัดเจน เพื่อให้แยกแยะจากตู้ไฟฟ้าปกติได้ทันทีในสถานการณ์ฉุกเฉิน
2. ประตูหรือฝา
ตู้ EMDB มีระบบประตูหรือฝาปิดเพื่อเข้าถึงและควบคุมอุปกรณ์ภายใน โดยทั่วไปจะมี 2 ชั้น ชั้นนอกเป็นฝาครอบด้านหน้า (Front Cover) ที่เปิดได้ขณะจ่ายไฟ สำหรับดูค่ามิเตอร์และเปิด-ปิด Breaker ส่วนชั้นในเป็น Inner Panel ที่ปิดบังส่วนบัสบาร์และจุดต่อสาย ต้องตัดไฟก่อนเปิดเสมอ
ประตูตู้ติดตั้งสลักล็อกพร้อมกุญแจ เพื่อป้องกันบุคคลที่ไม่ได้รับอนุญาตเข้าถึงอุปกรณ์ภายใน ขอบประตูมีซีลยาง (Rubber Gasket) ป้องกันฝุ่นและความชื้น ระดับการป้องกัน (IP Rating) โดยทั่วไปอยู่ที่ IP 30 สำหรับห้องไฟฟ้า หรือ IP 54 ขึ้นไปสำหรับพื้นที่กลางแจ้งหรือพื้นที่ที่มีสภาพแวดล้อมรุนแรง
3. แผงควบคุม
แผงควบคุมของตู้ EMDB ประกอบด้วยอุปกรณ์หลายชนิดที่ใช้ในการควบคุมการจ่ายไฟฟ้าฉุกเฉิน ได้แก่ MCCB (Molded Case Circuit Breaker) หลักสำหรับตัดไฟทั้งระบบ MCB หรือ MCCB ย่อยสำหรับแต่ละวงจรฉุกเฉิน สวิตช์เลือกโหมดทำงาน (Selector Switch) มิเตอร์วัดค่าแรงดัน กระแส และกำลังไฟฟ้า ปุ่มควบคุมต่างๆ รวมถึงไฟแสดงสถานะ (Pilot Lamp) ที่บอกว่าแหล่งจ่ายไฟปัจจุบันมาจากการไฟฟ้าหลักหรือเครื่องกำเนิดไฟฟ้าสำรอง
นอกจากนี้ แผงควบคุมอาจมี Power Meter แบบดิจิทัลที่แสดงค่าพลังงานสะสม (kWh), ค่า Power Factor และค่าอื่นๆ แบบเรียลไทม์ ช่วยให้ผู้ดูแลอาคารติดตามการทำงานของระบบฉุกเฉินได้อย่างสะดวก
Tips:
แผงควบคุมของตู้ EMDB ควรมีไฟแสดงสถานะ (Pilot Lamp) สีต่างกันอย่างชัดเจน เช่น สีเขียวสำหรับไฟหลักปกติ สีแดงสำหรับไฟจากเครื่องกำเนิดไฟฟ้า เพื่อให้ผู้ดูแลทราบสถานะได้ทันทีโดยไม่ต้องเปิดตู้
4. ระบบระบายความร้อน
ตู้ EMDB ต้องมีระบบระบายความร้อนที่ดีเพื่อระบายความร้อนที่เกิดขึ้นจากการทำงานของ Breaker บัสบาร์ และอุปกรณ์อื่นๆ ภายในตู้ โดยทั่วไปจะมีช่องระบายอากาศ (Ventilation Louver) ที่ด้านบนและด้านล่างของตู้ เพื่อให้อากาศร้อนลอยออกทางด้านบนและอากาศเย็นเข้าแทนที่ทางด้านล่างตามหลักการพาความร้อนแบบธรรมชาติ
สำหรับตู้ EMDB ที่ติดตั้งในพื้นที่ปิดหรือมีอุณหภูมิสูง อาจต้องติดตั้งพัดลมระบายอากาศ (Exhaust Fan) พร้อมเทอร์โมสตัท (Thermostat) เพื่อเปิดพัดลมอัตโนมัติเมื่ออุณหภูมิภายในตู้เกินค่าที่กำหนด อุณหภูมิภายในตู้ไม่ควรเกิน 40 ถึง 50 องศาเซลเซียส เพราะความร้อนสูงจะทำให้อุปกรณ์เสื่อมสภาพเร็วขึ้น
5. ระบบป้องกัน
ระบบป้องกันของตู้ EMDB มีความสำคัญอย่างมากเพราะต้องรับประกันว่าระบบฉุกเฉินจะทำงานได้อย่างน่าเชื่อถือในทุกสถานการณ์ ระบบป้องกันหลักประกอบด้วย MCCB หลักที่ป้องกันกระแสเกินและลัดวงจรของทั้งระบบ MCCB หรือ MCB ย่อยสำหรับป้องกันแต่ละวงจรฉุกเฉิน SPD (Surge Protection Device) สำหรับป้องกันแรงดันไฟฟ้ากระชากที่อาจเกิดจากฟ้าผ่าหรือการสวิตช์ของเครื่องกำเนิดไฟฟ้า
นอกจากนี้ ตู้ EMDB ยังต้องมี RCD (Residual Current Device) สำหรับวงจรที่ต้องการป้องกันไฟรั่ว และระบบกราวด์ (Grounding System) ที่เชื่อมต่อกับหลักดินของอาคารอย่างถูกต้อง เพื่อป้องกันอันตรายจากไฟฟ้าดูดในสถานการณ์ฉุกเฉิน
ข้อควรระวัง:
ตู้ EMDB ต้องมีระบบป้องกันที่ Selective Coordination กับตู้ MDB หลัก หมายความว่าเมื่อเกิดเหตุผิดปกติในวงจรฉุกเฉินใด Breaker ย่อยของวงจรนั้นต้องตัดก่อน โดย Breaker หลักจะไม่ตัดตาม เพื่อไม่ให้กระทบวงจรฉุกเฉินอื่นที่ยังทำงานปกติ
6. ระบบต่อเติม
ตู้ EMDB ที่ออกแบบมาดีจะมีระบบที่สามารถต่อเติมได้ตามความต้องการในอนาคต โดยเผื่อช่องว่าง (Spare Ways) สำรองไว้ 20 ถึง 30% ของจำนวนช่องทั้งหมด เพื่อรองรับการเพิ่มวงจรฉุกเฉินใหม่ เช่น การติดตั้งระบบ CCTV ฉุกเฉิน หรือระบบสื่อสารเพิ่มเติม
ระบบต่อเติมรวมถึงบัสบาร์ที่มีขนาดรองรับกระแสเพิ่มเติมได้ ราง DIN Rail ที่มีพื้นที่ว่างสำหรับติดตั้ง Breaker เพิ่ม ช่องร้อยสายไฟ (Cable Entry) ที่เพียงพอ และพื้นที่ภายในตู้ที่เผื่อไว้สำหรับติดตั้งอุปกรณ์เสริม ทำให้สามารถขยายระบบได้โดยไม่ต้องเปลี่ยนตู้ทั้งตู้
7. ตัวจ่ายไฟฟ้า
ส่วนที่ทำให้ตู้ EMDB แตกต่างจากตู้ MDB ทั่วไปมากที่สุด คือระบบตัวจ่ายไฟฟ้าที่ตอบสนองกับการเกิดเหตุฉุกเฉินโดยเฉพาะ ตู้ EMDB จะเชื่อมต่อกับ ATS (Automatic Transfer Switch) ที่ทำหน้าที่สลับแหล่งจ่ายไฟระหว่างไฟฟ้าหลักจากการไฟฟ้ากับเครื่องกำเนิดไฟฟ้าสำรองโดยอัตโนมัติ เมื่อไฟฟ้าหลักดับ ATS จะตรวจจับและสั่งสตาร์ทเครื่องกำเนิดไฟฟ้าภายในเวลาไม่เกิน 10 ถึง 15 วินาที แล้วสลับจ่ายไฟมาที่ตู้ EMDB ทันที
วงจรจ่ายไฟฟ้าภายในตู้ EMDB จะแบ่งออกเป็นกลุ่มตามลำดับความสำคัญ เช่น กลุ่มวงจรดับเพลิง (Fire Fighting) กลุ่มวงจรไฟส่องทางหนีไฟ (Emergency Lighting) กลุ่มวงจรลิฟต์ดับเพลิง (Fire Lift) และกลุ่มวงจรระบบสื่อสาร (Communication) การแบ่งกลุ่มนี้ช่วยให้จัดลำดับความสำคัญในการจ่ายไฟได้อย่างเหมาะสม
Tips:
ควรทดสอบระบบ ATS และเครื่องกำเนิดไฟฟ้าร่วมกับตู้ EMDB เป็นประจำอย่างน้อยเดือนละ 1 ครั้ง เพื่อให้แน่ใจว่าระบบฉุกเฉินทำงานได้ปกติเมื่อเกิดเหตุจริง การทดสอบควรจำลองสถานการณ์ไฟฟ้าหลักดับ แล้วตรวจสอบว่าเครื่องกำเนิดไฟฟ้าสตาร์ทและจ่ายไฟผ่านตู้ EMDB ได้ภายในเวลาที่กำหนด
การติดตั้งและดูแลรักษาตู้ EMDB
การติดตั้งตู้ EMDB ต้องทำโดยวิศวกรไฟฟ้าที่มีความเชี่ยวชาญ เพราะเกี่ยวข้องกับระบบความปลอดภัยของอาคาร ตำแหน่งติดตั้งตู้ EMDB ควรอยู่ในห้องไฟฟ้าที่มีอากาศถ่ายเทดี ใกล้กับเครื่องกำเนิดไฟฟ้าสำรอง และเข้าถึงได้ง่ายในสถานการณ์ฉุกเฉิน
สำหรับการดูแลรักษา ควรตรวจสอบจุดต่อสายทุกจุดว่ายังแน่นอยู่ทุก 6 เดือน ทำความสะอาดภายในตู้อย่างน้อยทุก 3 เดือน ทดสอบการทำงานของ Breaker ทุกตัวอย่างน้อยปีละ 1 ครั้ง และทดสอบระบบ ATS ร่วมกับเครื่องกำเนิดไฟฟ้าเป็นประจำทุกเดือน การดูแลรักษาอย่างสม่ำเสมอจะช่วยให้ตู้ EMDB พร้อมทำงานได้ทุกเมื่อที่เกิดเหตุฉุกเฉิน
จุดสำคัญ:
ตู้ EMDB ต้องมีป้ายระบุ “EMERGENCY” อย่างชัดเจน และสายไฟที่เข้า-ออกตู้ EMDB ต้องเดินแยกจากสายไฟปกติ ใช้ท่อร้อยสายแยกต่างหาก และใช้สายทนไฟ (Fire Resistant Cable) ตามมาตรฐาน เพื่อให้ระบบยังจ่ายไฟได้แม้เกิดเพลิงไหม้
สรุป
ตู้ EMDB (Emergency Main Distribution Board) เป็นตู้จ่ายไฟฟ้าหลักสำหรับระบบฉุกเฉินที่มีความสำคัญต่อความปลอดภัยของอาคาร ทำหน้าที่รับไฟจากเครื่องกำเนิดไฟฟ้าสำรองผ่านระบบ ATS แล้วกระจายจ่ายไปยังโหลดฉุกเฉินที่จำเป็น เช่น ระบบดับเพลิง ไฟทางหนีไฟ และลิฟต์ดับเพลิง การเลือกตู้ EMDB ที่มีคุณภาพ ติดตั้งอย่างถูกต้องตามมาตรฐาน และดูแลรักษาเป็นประจำ จะช่วยให้ระบบไฟฟ้าฉุกเฉินของอาคารพร้อมทำงานได้ทันทีเมื่อเกิดเหตุ
FAQ
Q: ตู้ EMDB ต่างจากตู้ MDB อย่างไร?
A: ตู้ MDB รับไฟจากการไฟฟ้าเพื่อจ่ายให้โหลดทั่วไปของอาคาร ส่วนตู้ EMDB รับไฟจากเครื่องกำเนิดไฟฟ้าสำรองผ่านระบบ ATS เพื่อจ่ายให้เฉพาะโหลดฉุกเฉินที่จำเป็นต่อความปลอดภัย เช่น ระบบดับเพลิง ไฟทางหนีไฟ และลิฟต์ดับเพลิง
Q: อาคารแบบไหนที่ต้องมีตู้ EMDB?
A: อาคารสาธารณะ อาคารสูง (ตั้งแต่ 23 เมตรขึ้นไป) อาคารขนาดใหญ่พิเศษ โรงพยาบาล ห้างสรรพสินค้า โรงแรม และโรงงานอุตสาหกรรม ตามกฎหมายต้องมีระบบไฟฟ้าฉุกเฉินซึ่งรวมถึงตู้ EMDB
Q: ตู้ EMDB สลับจ่ายไฟฉุกเฉินได้เร็วแค่ไหน?
A: ระบบ ATS ที่เชื่อมต่อกับตู้ EMDB สามารถตรวจจับไฟฟ้าหลักดับและสั่งสตาร์ทเครื่องกำเนิดไฟฟ้าได้ภายใน 5 ถึง 10 วินาที จากนั้นสลับจ่ายไฟมาที่ตู้ EMDB ภายในอีก 3 ถึง 5 วินาที รวมแล้วไม่เกิน 10 ถึง 15 วินาที
Q: ควรทดสอบตู้ EMDB บ่อยแค่ไหน?
A: ควรทดสอบระบบ ATS และเครื่องกำเนิดไฟฟ้าร่วมกับตู้ EMDB อย่างน้อยเดือนละ 1 ครั้ง ตรวจขันสกรูจุดต่อสายทุก 6 เดือน และทดสอบ Breaker ทุกตัวอย่างน้อยปีละ 1 ครั้ง
Q: สายไฟที่ใช้กับตู้ EMDB ต่างจากสายไฟปกติหรือไม่?
A: ใช่ วงจรที่ต่อจากตู้ EMDB ต้องใช้สายทนไฟ (Fire Resistant Cable) เช่น สาย FRC (Fire Resistant Cable) หรือ MI Cable (Mineral Insulated Cable) ซึ่งทนไฟได้อย่างน้อย 1 ถึง 3 ชั่วโมง ทำให้ระบบยังจ่ายไฟได้แม้เกิดเพลิงไหม้
